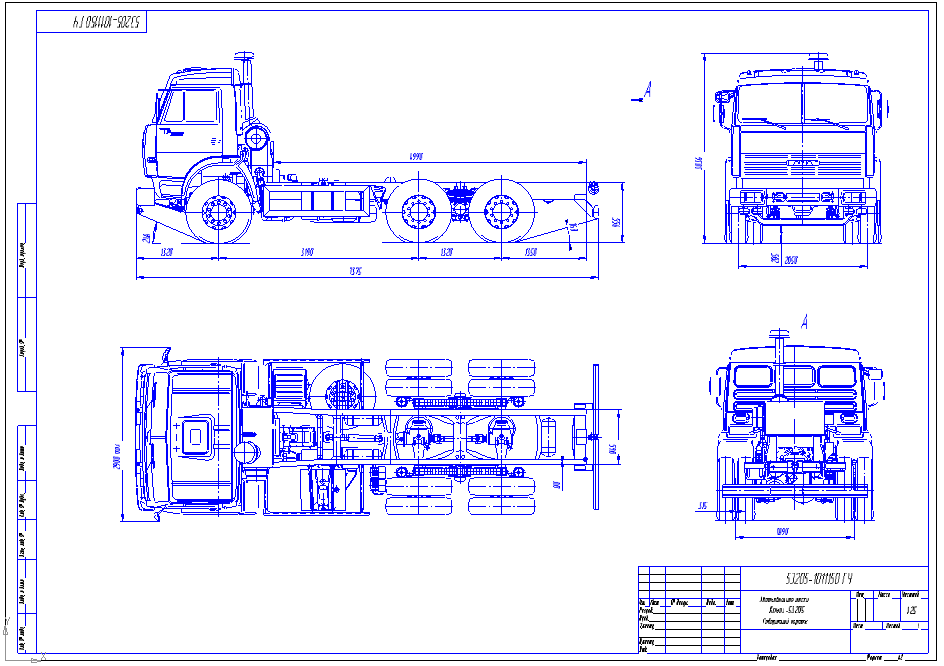

Чертеж шасси Камаз-53205

Автомобильное шасси Камаз-53205. Грузовое шасси КАМАЗ 53205 - одно из самых успешных и давно производимых разработок ОАО «КАМАЗ». Шасси с двухскатной ошиновкой КамАЗ 53205 предназначено для монтажа различных надстроек спецтехники — лесовозы, автокраны, сортиментовозы, автоцистерны и др. Автомобиль-шасси КамАЗ 53205 имеет высокую проходимость, сочетающуюся с надежностью, неприхотливостью и высокой грузоподъемностью.

Весовые параметры и нагрузки:
Снаряженная масса шасси, кг 6520
нагрузка на переднюю ось, кг 3270
нагрузка на заднюю тележку, кг 3250
Допустимая масса надстройки с грузом, кг 8930
Полная масса, кг 15600
нагрузка на переднюю ось, кг 4460
нагрузка на заднюю тележку, кг 11140
Полная масса прицепа, кг 11500
Полная масса автопоезда, кг 27100

Двигатель:
Модель 740.11-240
Тип дизельный с турбонаддувом
Номинальная мощность, брутто, кВт (л.с.) 176 (240)
при частоте вращения коленчатого вала, об/мин 2200
Максимальный крутящий момент, Нм (кгсм) 834 (85)
при частоте вращения коленвала, об/мин 1200-1600
Расположение и число цилиндров V-образное,8
Рабочий объем, л 10,85
Диаметр цилиндра и ход поршня, мм 120/120
Степень сжатия 16

Состав: Габаритный чертеж Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Транспорт / Автомобили грузовые / Чертеж шасси Камаз-53205

53205-1011-15.frw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1

Чертеж не в масштабе
