Донный клапан Ду100 для светлых нефтепродуктов

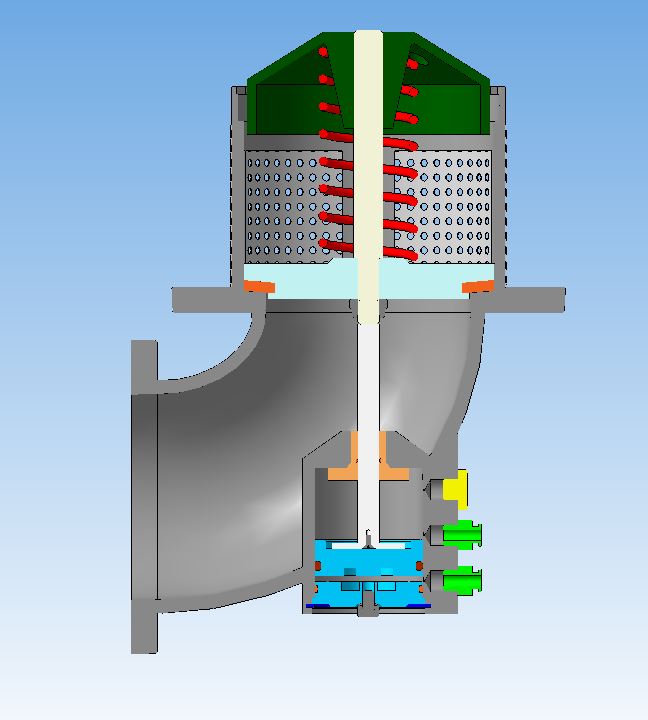

Модель донного клапана для автоцистерн.
Соответствует требованиям EN 13308
Характеристика:
- постоянно закрытый;
- пневматический;
- Условный проход Ду100

Состав: 3D сборка в Компас 3D_V16.1

Софт: КОМПАС-3D 16.1

Файлы:
ДК для ВМАСШТАБЕ/
ДК для ВМАСШТАБЕ/Заглушка.m3d
ДК для ВМАСШТАБЕ/Цилиндр.m3d
ДК для ВМАСШТАБЕ/Шток.m3d
ДК для ВМАСШТАБЕ/Пробка проходная.a3d
ДК для ВМАСШТАБЕ/Донный клапан.a3d
ДК для ВМАСШТАБЕ/Корпус.m3d
ДК для ВМАСШТАБЕ/Фитинг-цанга Ф6.m3d
ДК для ВМАСШТАБЕ/Толкатель.a3d
ДК для ВМАСШТАБЕ/Заглушка.a3d
ДК для ВМАСШТАБЕ/Затвор.m3d
ДК для ВМАСШТАБЕ/Дросель.m3d
ДК для ВМАСШТАБЕ/Поршень.m3d
ДК для ВМАСШТАБЕ/Колпак.m3d
ДК для ВМАСШТАБЕ/Пружина.m3d
ДК для ВМАСШТАБЕ/Поршень.a3d
ДК для ВМАСШТАБЕ/Сетка.m3d
ДК для ВМАСШТАБЕ/Пробка.m3d
