Оборудование для перевозки грузов малой плотности

Костанайский государственный университет им.А.Байтурсынова, кафедра Машин тракторов и автомобилей, Конструкторская часть к диплому Транспортная техника, Костанай 2017

Навесное оборудование автомобиля ЗИЛ – 130 для перевозки сена

Навесное оборудование для автомобиля ЗИЛ-130 предназначено для переоборудования автомобиля для перевозки сена, с целью рационального использования грузоподъемности автомобиля. Поставленная цель достигается за счет увеличения площади грузовой платформы, что при одинаковой допустимой высоте погрузки в 4 метра от поверхности дороги, увеличивает объем перевозимого груза до 47,5м3 против 22м3 до переоборудования.
Увеличение площади платформы происходит за счет открытия боковых бортов платформы, которые крепятся в горизонтальном положении и увеличивают площадь горизонтальной поверхности платформы. Этот способ не является новым и давно используется в хозяйствах, когда возникает необходимость в транспортировке больших объемов перевозок сена или соломы. Но такое переоборудование, как правило, производится по временной схеме из подручных материалов и требует больших трудозатрат, а зачастую при небрежном или неграмотном исполнении является источником повышенной опасности при эксплуатации автомобиля. Неграмотное переоборудование опасно и для прочих участников дорожного движения, что исключает возможность их движения по дорогам общественного пользования. Демонтаж оборудования также является трудоемким, поэтому переоборудованный автомобиль практически исключается из использования для других видов перевозок.
Нами разработано навесное оборудование для автомобиля ЗИЛ-130, которое обеспечивает его высокую надежность использования при перевозке вне зависимости от квалификации рабочих по его монтажу, отвечает требованиям для участников движения по дорогам общего пользования и при этом позволяет без больших трудозатрат производить как его монтаж, так и демонтаж.

Содержание текстового файла

Навесное оборудование автомобиля ЗИЛ – 130 для перевозки сена 2
Проверочный прочностной расчет стойки 6
Расчет минимального диаметра пальца для стопорения стойки 7
Характеристика автомобиля ЗИЛ-130 8

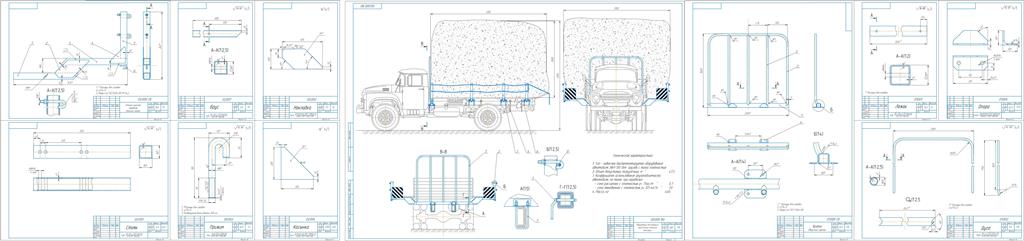

Состав: Конструкторская часть дипломной работы , ПЗ с описанием и несколькими расчетами конструкции, ВО Автомобиль с устройством, СБ Стойка съемная, СБ Щиток, Деталировка (Брус, накладка, прижим, стойка, косынка, лежак, опора, дуга), Спецификации Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Транспорт / Автомобили грузовые / Оборудование для перевозки грузов малой плотности

02. ЛИСТ-2.cdw
03. ЛИСТ-3.cdw
ОПИСАНИЕ.doc
СП ВО.cdw
СП Стойка съемная.cdw
СП Щиток.cdw
01.ЛИСТ-1.cdw
