Конкурс асов 3D-моделирования

Общий вид автомобиля УРАЛ-4320

«Ижевский государственный технический университет
имени М.Т.Калашникова»
Кафедра «Автомобили и металлообрабатывающее оборудование»

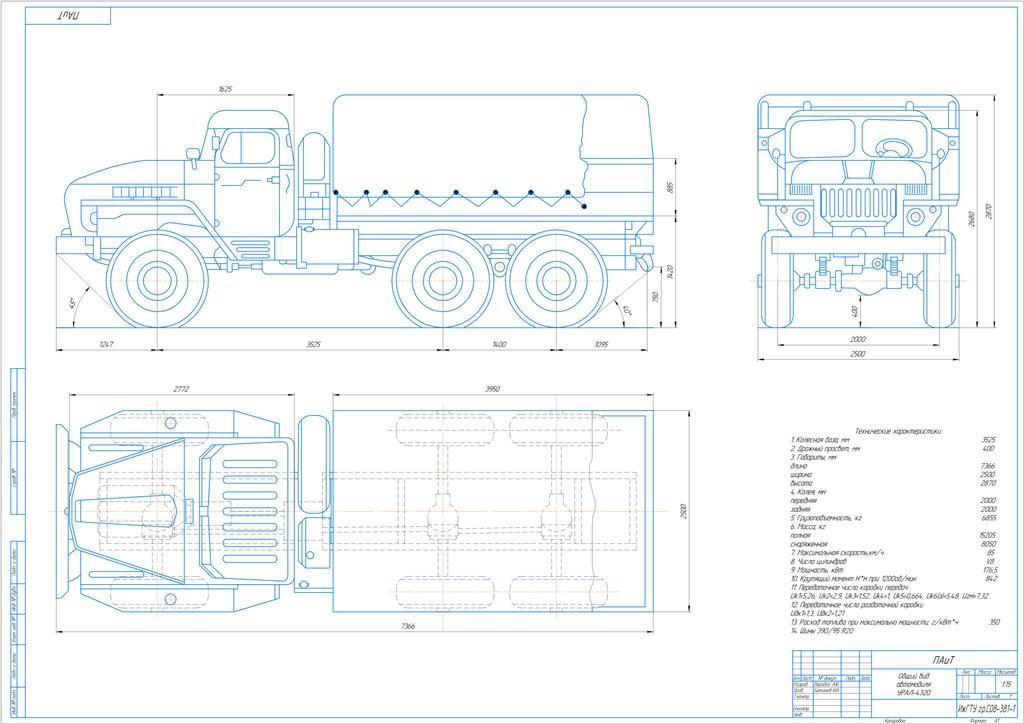

Общий вид автомобиля Урал-4320
Ижевск 2018

1. Колесная база 3525 мм
2. Дрожный просвет 400 мм
3. Габариты, мм
длина 7366
ширина 2500
высота 2870
4. Колея, мм
передняя 2000
задняя 2000
5. Грузоподъемность 6855 кг
6. Масса, кг
полная 15205
снаряженная 8050
7. Максимальная скорость 85 км/ч

Состав: Общий вид автомобиля Урал-4320 Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Автомобили грузовые / Общий вид автомобиля УРАЛ-4320

Общий вид автомобиля УРАЛ-4320.cdw
