Подъемник для вывешивания автомобилей марок МАЗ, КамАЗ, и автобусов ЛиАЗ

Подъемник предназначен для вывешивания автомобилей и автобусов типа ЛиАЗ на посту замены колес. Подъемник монтируется на полу в помещении поста замены колес.

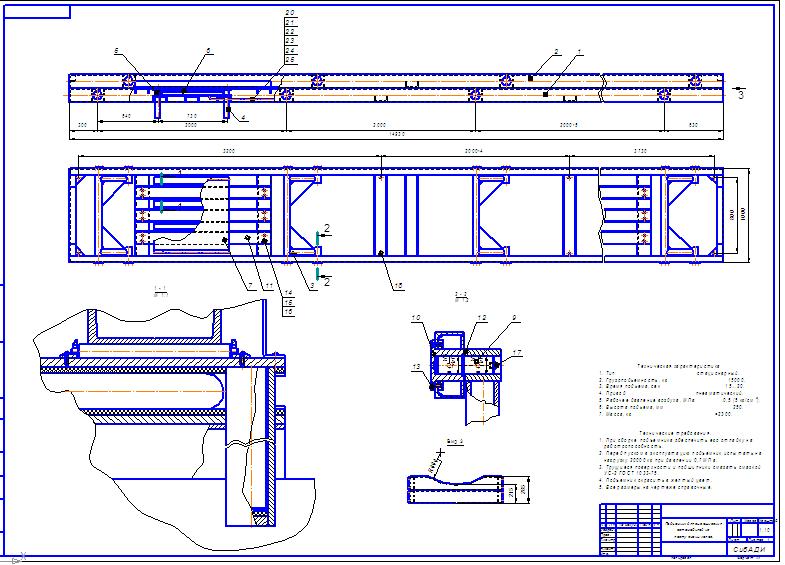

Подъемник представляет собой жесткую металлическую конструкцию, состоящую из двух рам: нижней неподвижной и верхней подвижной. Они шарнирно соединены между собой. Подъемный механизм состоит из двух платформ: нижней неподвижной и верхней подвижной, между которыми помещен пневмоэлемент. Пневмоэлемент представляет собой квадратный мешок, на одну сторону которого вулканизируется вентиль. Верхняя и нижняя платформы подъемного механизма связаны направляющими, по которым перемещается верхняя платформа. Платформа имеет роликовые опоры через которые она давит на верхнюю раму и поднимает ее.
Подъемник имеет два подъемных механизма, размещенных в крайних секциях подъемника. Шарнирное соединение, верхняя и нижняя рамы образуют параллелограмм, что обеспечивает равномерное поднятие верхней рамы при неравномерных нагрузках в разных ее частях.
Подъемник имеет следующие технические характеристики:
Грузоподъемность – 15000кг.
Привод – пневматический.
Рабочее давление воздуха, МПа(кг/см2) – 0,5(5).
Высота подъема – 250мм.
После установки автомобиля на подъемник, на пульте, поворотом рукоятки пневмораспределителя открывается доступ сжатого воздуха в пневмобаллон. Пневмобаллон, наполняясь воздухом, поднимает верхнюю платформу подъемного механизма, которая в свою очередь через роликовую опору поднимает верхнюю раму, вывешивая автомобиль. Высота подъема ограничивается длиной шарниров. В вывешанном состоянии автомобиль удерживается сжатым воздухом. Для того, чтобы при резком падении давления воздуха, не произошло резкого падения автомобиля в питающую пневмосеть установлен обратный клапан.
В целях поддержания рабочего давления в сети установлен клапан регулирования давления, а для контроля за давлением – монометр.
Для опускания автомобиля нужно повернуть ручку распределителя в обратном направлении, при это пневмобаллон соединится с атмосферой и, по мере выпуска воздуха, верхняя рама начнет опускаться. Для обеспечения плавности опускания, в выпускную сеть установлен регулируемый дроссель. При наладке подъемника дроссель регулируется таким образом, чтобы автомобиль опускался не менее чем за 20 секунд.
Для глушения шума при выпуске воздуха, на наконечник выхлопной трубы устанавливается глушитель.
Для глушения ударов рам, при опускании подъемника, между ними крепится полоса резиновая, поглощающая энергию удара.
