Рама КАМАЗ Компас 9 КБ 4475

0

0

101

0

0

300

3D модель Рама КАМАЗ Компас 9 КБ 4475

3D модель Рама КАМАЗ Компас 9 КБ 4475

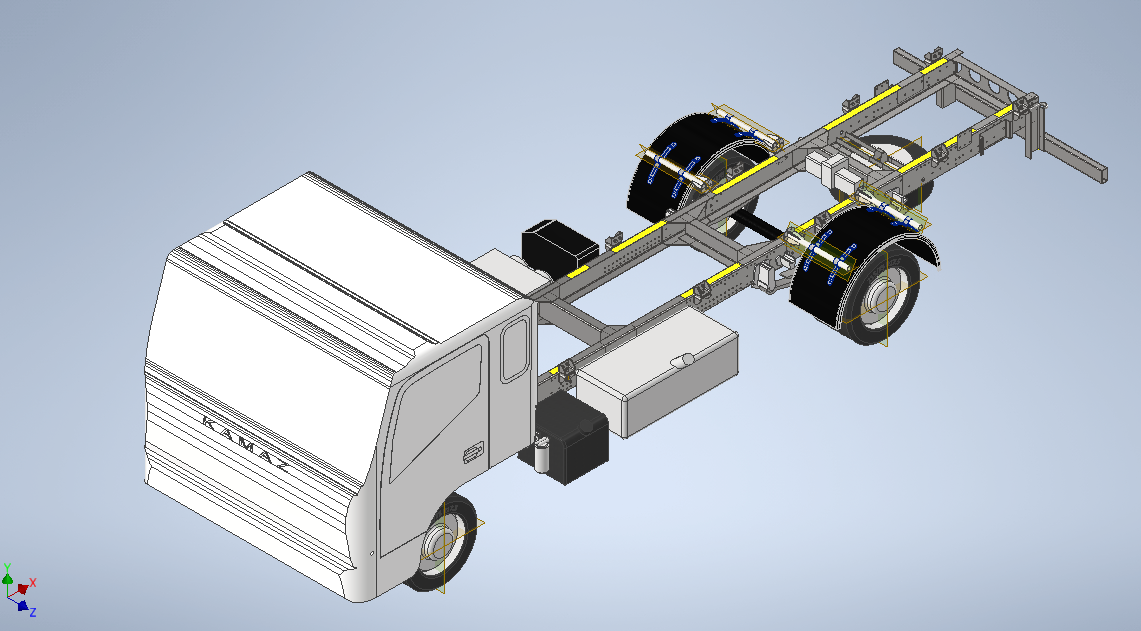

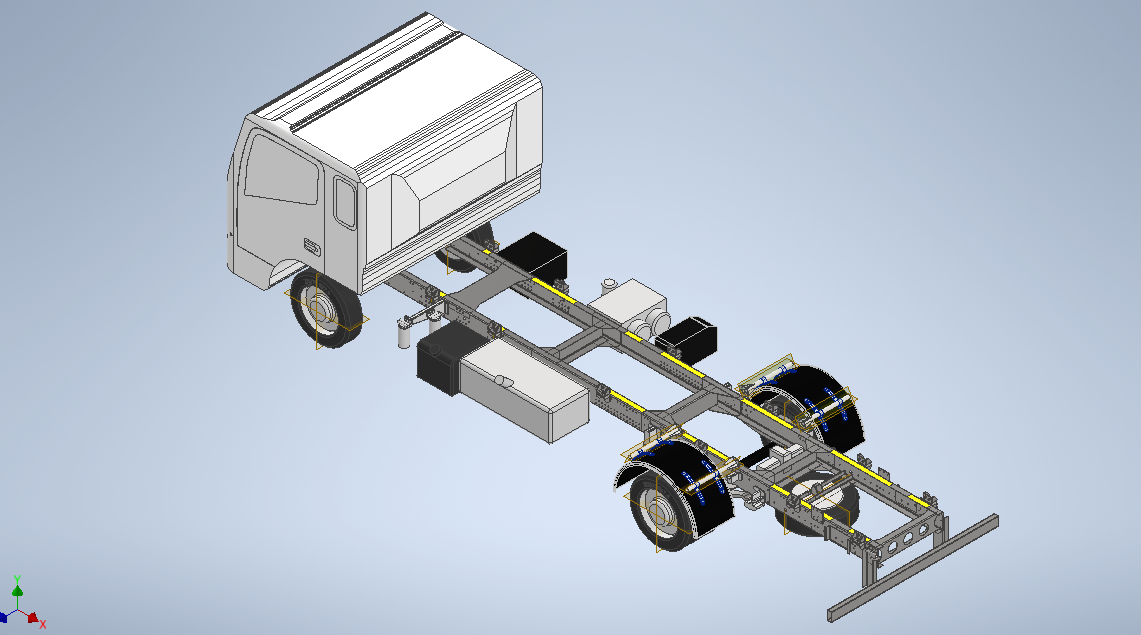

Рама KAMAZ Компас 9 с колесной базой 4475. 3D модель выполнена в Autodesk Inventor 2024. Твердотельное моделирование. Размеры сняты с фактической машины. Масштаб 1:1. Кабина и мосты показаны условно.

3D Модели КАМАЗ КБ 4475 Компас 9 КБ 4475

Поделиться:

Автор

Дата

12.10.2025

Язык

Русский

Состав

3D сборка

Софт

Inventor 24 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - - - Кольцо.0001.ipt
      - Косынка.0001.ipt
      - Труба 42x3-600 ГОСТ 10704-91.0003.ipt
    - Кольцо.ipt
    - Косынка.ipt
    - Кронштейн крепления крыла диам. 42мм длина 600 мм.idw
    - Кронштейн крепления крыла диам. 42мм длина 600 мм.ipj
    - Кронштейн крепления крыла диам. 42мм длина 620 мм.iam
    - Труба 42x3-600 ГОСТ 10704-91.ipt
- - - Лонжерон КАМАЗ КОМПАС 9 (4475).0001.ipt
  - - - Вещевой ящик.0001.ipt
    - IMG_3786.JPG
    - IMG_3787.JPG
    - IMG_3788.JPG
    - IMG_3789.JPG
    - IMG_3790.JPG
    - IMG_3791.JPG
    - IMG_3813.JPG
    - IMG_3814.JPG
    - IMG_3815.JPG
    - IMG_3818.JPG
    - IMG_3819.JPG
    - IMG_3820.JPG
    - IMG_3821.JPG
    - IMG_3822.JPG
    - IMG_3824.JPG
    - IMG_E3786.JPG
    - IMG_E3787.JPG
    - IMG_E3788.JPG
    - IMG_E3789.JPG
    - IMG_E3790.JPG
    - IMG_E3791.JPG
    - IMG_E3813.JPG
    - IMG_E3814.JPG
    - IMG_E3815.JPG
    - IMG_E3818.JPG
    - IMG_E3819.JPG
    - IMG_E3820.JPG
    - IMG_E3821.JPG
    - IMG_E3822.JPG
    - IMG_E3824.JPG
  - 43089-0044511-F5-Компас 9 колёсная база 4475.dwg
  - IMG_3786.JPG
  - IMG_3787.JPG
  - IMG_3788.JPG
  - IMG_3789.JPG
  - IMG_3790.JPG
  - IMG_3791.JPG
  - IMG_3813.JPG
  - IMG_3814.JPG
  - IMG_3815.JPG
  - IMG_3818.JPG
  - IMG_3819.JPG
  - IMG_3820.JPG
  - IMG_3821.JPG
  - IMG_3822.JPG
  - IMG_3824.JPG
  - N120-5300mm-LE35S (для модели).dwg
- - IMG_3786.JPG
  - IMG_3787.JPG
  - IMG_3788.JPG
  - IMG_3789.JPG
  - IMG_3790.JPG
  - IMG_3791.JPG
  - IMG_3813.JPG
  - IMG_3814.JPG
  - IMG_3815.JPG
  - IMG_3818.JPG
  - IMG_3819.JPG
  - IMG_3820.JPG
  - IMG_3821.JPG
  - IMG_3822.JPG
  - IMG_3824.JPG
  - IMG_E3786.JPG
  - IMG_E3787.JPG
  - IMG_E3788.JPG
  - IMG_E3789.JPG
  - IMG_E3790.JPG
  - IMG_E3791.JPG
  - IMG_E3813.JPG
  - IMG_E3814.JPG
  - IMG_E3815.JPG
  - IMG_E3818.JPG
  - IMG_E3819.JPG
  - IMG_E3820.JPG
  - IMG_E3821.JPG
  - IMG_E3822.JPG
  - IMG_E3824.JPG
- - - Кронштейн креплдения колеса А61.2.0001.iam
    - Скоба.0001.ipt
    - Хомут.0003.ipt
  - Кронштейн крепления крыла А61.1.iam
  - Скоба.ipt
  - Хомут.ipt
- - - Брызговик 480-500 SUPRA (заменен на 100795).0007.ipt
    - Крыло пластиковое COPAR 510х1670х540(H)х1010(S).0006.ipt
  - Брызговик 480-500 SUPRA (заменен на 100795).ipt
  - Крыло пластиковое COPAR 510х1670х540(H)х1010(S).ipt
- - - Compress Spring11.0001.ipt
    - Кронштейны Р1.0001.iam
    - Кронштейны Р2 078.0006.iam
    - Кронштейны Р2.0005.iam
    - Кронштейны Р3-Р7 078.0003.iam
    - Кронштейны Р3-Р7.0002.iam
    - Кронштейны вперед.0004.iam
    - Пружина.0003.iam
    - Пружина.0003.ipt
    - Пружина.0004.ipt
    - УРВН.078.07.300 Кронштейн №3.0004.iam
    - УРВН.078.07.400 Кронштейн №4.0002.iam
    - УРВН.180.07.001 Пластина.0001.ipt
    - УРВН.180.07.100 Кронштейн №1.0002.iam
    - УРВН.180.07.100 Кронштейн №1.0009.iam
    - УРВН.180.07.101 Планка.0010.ipt
    - УРВН.180.07.102 Швеллер.0009.ipt
    - УРВН.180.07.102 Швеллер.0011.ipt
    - УРВН.180.07.102 Швеллер.0012.ipt
    - УРВН.180.07.200 Кронштейн №2.0013.iam
    - УРВН.180.07.201 Планка.0011.ipt
    - УРВН.180.07.201 Швеллер.0009.ipt
    - УРВН.180.07.201 Швеллер.0010.ipt
    - УРВН.180.07.202 Швеллер.0012.ipt
    - УРВН.180.07.300 Кронштейн №3.0011.iam
    - УРВН.180.07.301 Планка.0011.ipt
    - УРВН.180.07.302 Швеллер.0014.ipt
    - УРВН.180.07.400 Кронштейн №4.0012.iam
    - УРВН.180.07.401 Планка.0010.ipt
    - УРВН.180.07.402 Швеллер.0015.ipt
    - УРВН.273.07.500 Кронштейн №5.0003.iam
    - УРВН.273.07.501 Планка.0002.ipt
    - УРВН.273.07.502 Швеллер.0002.ipt
    - УРВН.278.07.001 Пластина.0001.ipt
  - - - Болт M12-6g×90-F ГОСТ Р 50274-92.0002.ipt
    - Болт M12-6g×35-F ГОСТ Р 50274-92.ipt
    - Болт M12-6g×90-F ГОСТ Р 50274-92.ipt
    - Болт M16-6g×45-F ГОСТ Р 50274-92.ipt
    - Болт M16-6g×100-F ГОСТ Р 50274-92.ipt
    - Гайка M12-6H ГОСТ Р 50592-93.ipt
    - Гайка M16-6H ГОСТ 5915-70.ipt
    - Гайка M16-6H ГОСТ Р 50592-93.ipt
    - Шайба 16 ГОСТ 11371-78.ipt
    - Шайба A 12 ГОСТ 6958-78.ipt
    - Шайба A 16 ГОСТ 6958-78.ipt
  - - - Кронштейны.0005.idw
      - УРВН.078.07.301 Планка.0003.idw
      - УРВН.078.07.400 СБ Кронштейн №4.0003.idw
      - УРВН.180.07.100 СБ Кронштейн №1.0001.idw
      - УРВН.180.07.101 Планка.0001.idw
      - УРВН.180.07.102 Швеллер.0002.idw
      - УРВН.180.07.200 СБ Кронштейн №2.0001.idw
      - УРВН.180.07.201 Планка.0001.idw
      - УРВН.180.07.202 Швеллер.0002.idw
      - УРВН.180.07.301 Планка.0001.idw
      - УРВН.180.07.302 Швеллер.0001.idw
      - УРВН.180.07.400 Кронштейн №4.0001.idw
      - УРВН.180.07.400 СБ Кронштейн №4.0002.idw
      - УРВН.273.00.900 Установка кронштейнов.0002.idw
      - УРВН.273.07.500 СБ Кронштейн №5.0002.idw
      - УРВН.273.07.501 Планка.0003.idw
      - УРВН.273.07.502 Швеллер.0002.idw
      - УРВН.278.07.001 Пластина.0001.idw
    - УРВН.078.07.300 Кронштейн №3.xls
    - УРВН.078.07.300 СБ Кронштейн №3.idw
    - УРВН.078.07.300 СБ Кронштейн №3.pdf
    - УРВН.078.07.301 Планка.dxf
    - УРВН.078.07.301 Планка.idw
    - УРВН.078.07.301 Планка.pdf
    - УРВН.078.07.302 Швеллер.dxf
    - УРВН.078.07.302 Швеллер.idw
    - УРВН.078.07.302 Швеллер.pdf
    - УРВН.078.07.400 Кронштейн №4.xls
    - УРВН.078.07.400 СБ Кронштейн №4.idw
    - УРВН.078.07.400 СБ Кронштейн №4.pdf
    - УРВН.078.07.402 Швеллер.dxf
    - УРВН.078.07.402 Швеллер.idw
    - УРВН.078.07.402 Швеллер.pdf
    - УРВН.273.07.500 Кронштейн №5.xls
    - УРВН.273.07.500 СБ Кронштейн №5.idw
    - УРВН.273.07.500 СБ Кронштейн №5.pdf
    - УРВН.273.07.501 Планка.idw
    - УРВН.273.07.501 Планка.pdf
    - УРВН.273.07.502 Швеллер.idw
    - УРВН.273.07.502 Швеллер.pdf
    - УРВН.278.07.001 Пластина.idw
    - УРВН.278.07.001 Пластина.pdf
  - Compress Spring11.ipt
  - Кронштейны Р2 078.iam
  - Кронштейны Р3-Р7 078.iam
  - Пружина.iam
  - УРВН.078.07.001 Пластина.ipt
  - УРВН.078.07.300 Кронштейн №3.iam
  - УРВН.078.07.301 Планка.ipt
  - УРВН.078.07.302 Швеллер.ipt
  - УРВН.078.07.400 Кронштейн №4.iam
  - УРВН.078.07.402 Швеллер.ipt
  - УРВН.273.07.500 Кронштейн №5.iam
  - УРВН.273.07.501 Планка.ipt
  - УРВН.273.07.502 Швеллер.ipt
  - УРВН.278.07.001 Пластина.ipt
- - - Бак для мочевины КАМАЗ КОМПАС 9 (4475).0004.ipt
    - ЗЗУ КАМАЗ КОМПАС 9 (4475).0003.ipt
    - Кронштейн ДЗК.0002.ipt
    - Кронштейны рессор КАМАЗ КОМПАС 9 (4475).0002.ipt
    - Крюк.0001.ipt
    - Лонжерон КАМАЗ КОМПАС 9 (4475).0006.ipt
    - Лонжерон КАМАЗ КОМПАС 9 (4475)_01.0004.ipt
    - Накладка.0006.ipt
    - Накладка длинная.0004.ipt
    - Накладка короткая.0003.ipt
    - Ось.0001.ipt
    - Пластина.0003.ipt
    - Пневмораспределитель.0005.ipt
    - Поперечина.0004.iam
    - Поперечина длинная.0006.iam
    - Поперечина задняя.0004.ipt
    - Поперечина короткая.0005.iam
    - Ресиверы КАМАЗ КОМПАС 9 (4475).0001.ipt
    - Рессоры КАМАЗ КОМПАС 9 (4475).0001.ipt
    - Топливный бак КАМАЗ КОМПАС 9 (4475).0003.ipt
    - Топливный фильтр 1 КАМАЗ КОМПАС 9 (4475).0004.ipt
    - Топливный фильтр 2 КАМАЗ КОМПАС 9 (4475).0004.ipt
    - Топливный фильтр КАМАЗ КОМПАС 9 (4475).0003.ipt
    - Узел АКБ КАМАЗ КОМПАС 9 (4475).0003.ipt
    - Узел топливного фильтра КАМАЗ КОМПАС 9 (4475).0001.iam
    - Швеллер.0004.ipt
    - ЭБУ КАМАЗ КОМПАС 9 (4475).0003.ipt
  - Бак для мочевины КАМАЗ КОМПАС 9 (4475).ipt
  - Вещевой ящик КАМАЗ КОМПАС 9 (4475).ipt
  - ЗЗУ КАМАЗ КОМПАС 9 (4475).ipt
  - Кронштейн ДЗК.ipt
  - Кронштейн противооткатов.ipt
  - Кронштейны рессор КАМАЗ КОМПАС 9 (4475).ipt
  - Кронштейны рессор КАМАЗ КОМПАС 9 (4475)_01.ipt
  - Крюк.ipt
  - Лонжерон КАМАЗ КОМПАС 9 (4475).ipt
  - Лонжерон КАМАЗ КОМПАС 9 (4475)_01.ipt
  - Накладка.ipt
  - Накладка длинная.ipt
  - Накладка короткая.ipt
  - Ось.ipt
  - Пластина.ipt
  - Пневмораспределитель КАМАЗ КОМПАС 9 (4475).ipt
  - Поперечина.iam
  - Поперечина длинная.iam
  - Поперечина задняя.ipt
  - Поперечина короткая.iam
  - Ресиверы КАМАЗ КОМПАС 9 (4475).ipt
  - Рессоры КАМАЗ КОМПАС 9 (4475).ipt
  - Рессоры КАМАЗ КОМПАС 9 (4475)_01.ipt
  - Топливный бак КАМАЗ КОМПАС 9 (4475).ipt
  - Топливный фильтр 1 КАМАЗ КОМПАС 9 (4475).ipt
  - Топливный фильтр 2 КАМАЗ КОМПАС 9 (4475).ipt
  - Уголок ДЗК.ipt
  - Узел АКБ КАМАЗ КОМПАС 9 (4475).ipt
  - Узел топливного фильтра КАМАЗ КОМПАС 9 (4475).iam
  - Швеллер.ipt
  - ЭБУ КАМАЗ КОМПАС 9 (4475).ipt
- КАМАЗ КОМПАС.9.4475.С.БШ.В1.iam
- КАМАЗ КОМПАС.9.4475.С.БШ.В1.ipj
- КАМАЗ КОМПАС.9.4475.С.БШ.В1.stp
- Кабина КАМАЗ КОМПАС 9(4475).ipt
- Колесо 215_75_R17.5.ipt
