Сборник чертежей МАЗ-5335

Сборник чертежей по теме МАЗ-5335. Все файлы сохранены в КОМПАС-3D и AutoCAD 2018.

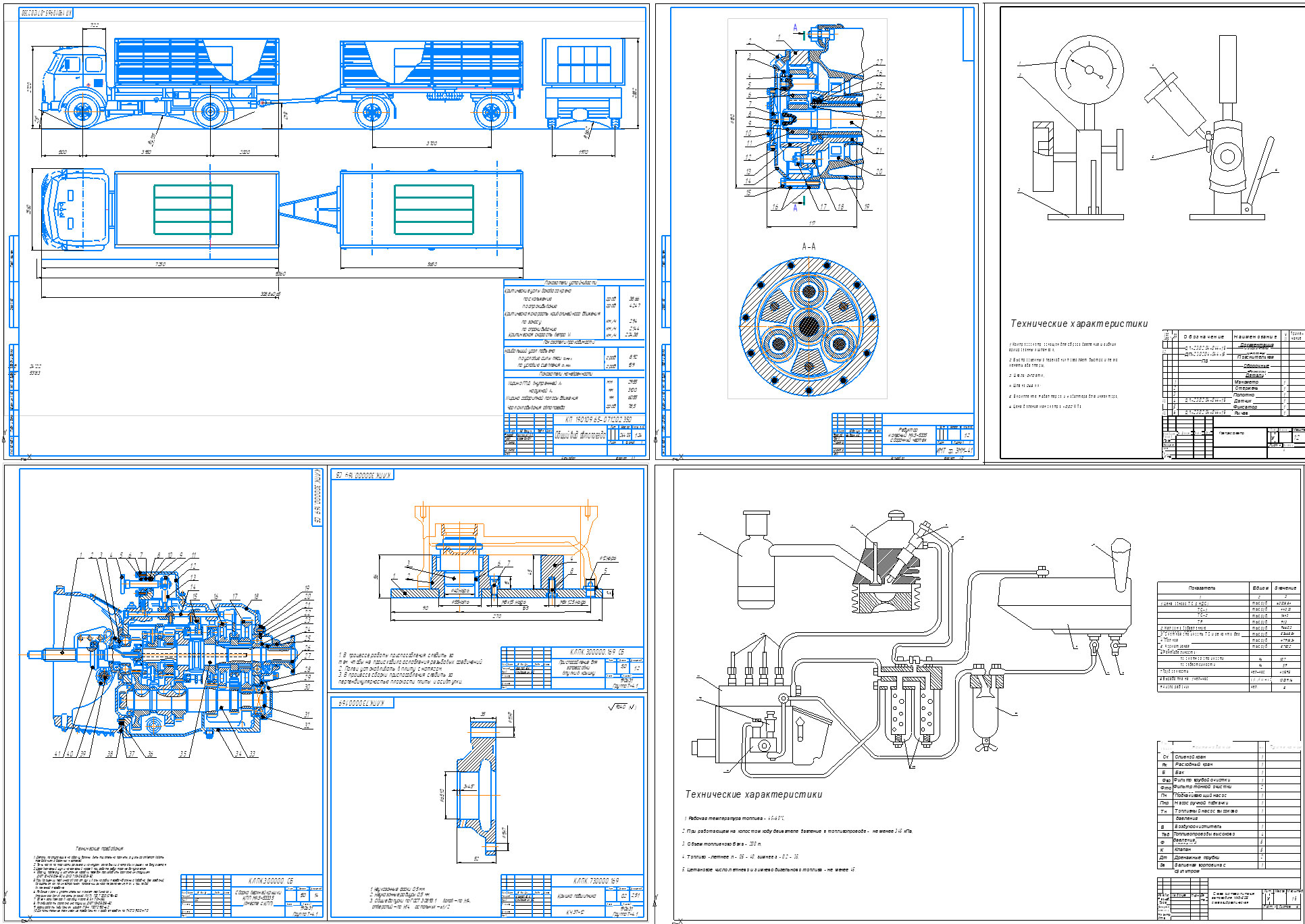

Общий вид автопоезда МАЗ-5335 и крепления груза. Тягач МАЗ-5335 и Прицеп МАЗ-8926
Сборочный чертеж колесного редуктора планетарного типа Автомобиля МАЗ-5335 без спецификаций
Схема системы питания автомобиля МАЗ-5335
Сборка верхней крышки КПП МАЗ-53335 (вместе с КПП)

Техническая характеристика тягача:
Грузоподъемность, кг………………………………………………………8000
Снаряженная масса, кг……………………………………………………...6725
В том числе:
на переднюю ось……………………………………………………...3425
на заднюю ось………………………………………………………...3300
Полная масса, кг…………………………………………………………...14950
В том числе:
на переднюю ось……………………………………………………..4950
на заднюю ось……………………………………………………….10000
Допустимая масса прицепа, кг……………………………………………12000

Краткая техническая характеристика на прицеп:
Колёсная формула: прицеп 2-хосный
Грузоподъемность, кг…………………………………………………………8000
Масса, кг
снаряженного прицепа……………………………………………………..4000
на переднюю ось…………………………………………………………...2100
заднюю ось………………………………………………………………….1910
прицепа полная……………………………………………………………12000
Распределение полной массы, кг
на переднюю ось…………………………………………………………....6000
заднюю ось………………………………………………………………….6000
Размеры платформы:
длина, мм……………………………………………………………………5500
ширина, мм………………………………………………………………….2365
высота, мм……………………………………………………………………685
Площадь платформы, м2………………………………………………………..13
Объем платформы, м3…………………………………………………………..8,9
Погрузочная высота, мм……………………………………………………....1440
База, мм………………………………………………………………………...3700
Колея колес, мм……………………………………………………………….1970
Высота расположения дышла, мм……………………………………………..870
Габаритные размеры прицепа
Длина с дышлом.……………………………………………………………...7710
Ширина.............……………………………………………………………….2500
Высота расположения дышла, мм……………………………………………..870
