Шасси автомобильное МАЗ-631708

1206

600

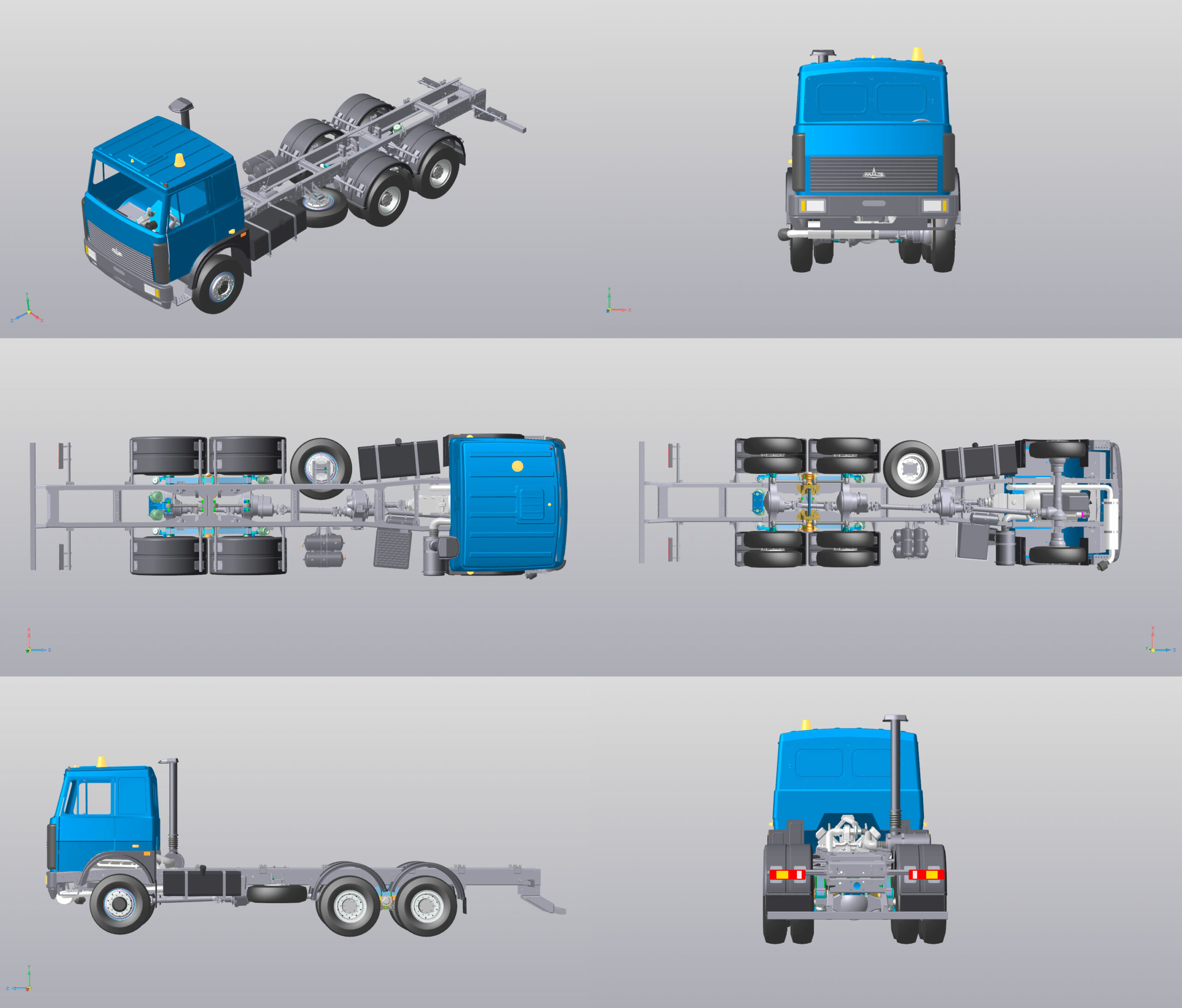

3D модель Шасси автомобильное МАЗ-631708

Сборка выполнена в масштабе 1:1 для последующего проектирования в составе автоцистерны.
Двигатель ЯМЗ-238НЕ2. Детально прорисован (кривошипношатунный механизм и др.), а также весь привод и валы.
Коробка передач МЗКТ-65151(ЯМЗ-239). Габаритная прорисовка.
Подвеска рессорная. Очень детально прорисована задняя сдвоенная подвеска(картеры среднего и заднего моста, тормозные цилиндры)
Размер шин 12,00R20. В точности прорисованы на дисках.
Топливный бак 350. В точности прорисован
Кабина большая. Габаритная прорисовка
Рама и отверстия на раме в точности соответствуют реальному купленному экземпляру.
Детально прорисован Узел крепления запасного колеса
Детально прорисована Система выпуска отработавших газов + Искрогаситель
Детально прорисована Система питания воздухом

Техническая характеристика МАЗ 631708-241,242
Тип авто Шасси
Колесная формула 6x6
Полная масса авто, кг 33000
Полная масса автопоезда, кг нет данных
Допустимая нагрузка на переднюю ось , кг 7000
Допустимая нагрузка на заднюю ось , кг 26000
Грузоподъемность, кг 21900
Масса снаряженного авто, кг 10950
Максимальная скорость (км/ч) 82

3D Модели 631708 631708-241 631708-242 автомобиль грузовик МАЗ шасси

Автор

DANGER Hidden

Дата

25.10.2021

Язык

Русский

Состав

Силовой агрегат ЯМЗ-238НЕ2 (EURO-2), КАБИНА со спальником, Узел крепления запасного колеса, Подвеска, Система выпуска отработавших газов, Искрогаситель, Система питания воздухом, РАМА

Софт

КОМПАС-3D 19.0.4 Как открыть?

Содержимое архива

Узел крепления брызговиков
- Заглушка.m3d
- Брызговик.m3d
- Узел крепления брызговиков.a3d
- Пластина4.m3d
- Брызговик.a3d
- Пластина5.m3d
- Пластина3.m3d
- Накладка.m3d
- Крыло K670.m3d
- Косынка.m3d
- Кронштейн.a3d
- Труба.m3d
- Пластина.m3d
- Косынка2.m3d
- Пластина2.m3d
- Узел крепления брызговиков правый.a3d
Кардан передний
- Вилка 2.m3d
- Шарнир.m3d
- Шарнир2.m3d
- Вилка.m3d
- Кардан передний.a3d
- Вилка 3.m3d
- Втулка.m3d
- Гильза.m3d
- Вилка передняя.a3d
- Компенсатор.m3d
- Вилка задняя.a3d
- Крышка.m3d
- Крестовина.m3d
Система выпуска отработавших газов
- Хомут.m3d
- Глушитель.m3d
- Отвод 120_100.m3d
- Труба глушителя надев 2.m3d
- Кронштейн3.m3d
- Труба приемная.m3d
- Труба глушителя.m3d
- Кронштейн.m3d
- Донышко глушителя.m3d
- Ограждение.m3d
- Кронштейн1.m3d
- Отвод 60_100.m3d
- Отвод 90_100.m3d
- Кожух глушителя.m3d
- Система выпуска отработавших газов.a3d
- Кронштейн4.m3d
- Труба соединительная2.m3d
- Труба.m3d
- Кронштейн2.m3d
- Труба глушителя надев.m3d
- Глушитель.a3d
- Труба соединительная.m3d
- Кронштейн хомута.m3d
Узел крепления запасного колеса
- Ось под крючок.m3d
- Основание.m3d
- 078.505.0.0102.00.M3D
- Гитара.m3d
- Плита.m3d
- Уголок.m3d
- Ребро.m3d
- Крепления запасного колеса.a3d
- Косынка под уголок.m3d
- Ось.m3d
- Уголок правый.m3d
- Косынка.m3d
- Скоба.m3d
- Крычок.m3d
Чертежи
- МАЗ-631708.cdw
Фонари
- Фонарь полного габарита.m3d
- Фонарь задний.m3d
- Кронштейн левый.a3d
- Кронштейн правый.a3d
- Фонарь задний.a3d
- Кронштейн верхний.m3d
- Косынка.m3d
- Стекло.m3d
- Труба.m3d
- Пластина.m3d
- Кронштейн нижний.m3d
Защита топливного бака
- Бак.m3d
- Кожух.m3d
- Кронштейн левый.m3d
- Кожух нижний.m3d
- Проволока 2.m3d
- Проволока.m3d
- Кронштейн.m3d
- Узел крепления топливного бака.a3d
- П-профиль гнутый.m3d
- Кронштейн правый нижний.m3d
- Перекладина.m3d
- Днище.a3d
- Пластина.m3d
- Лента.m3d
- Защита топливного бака.a3d
- Кронштейн правый верхний.m3d
Силовой агрегат ЯМЗ-238НЕ2 (EURO-2)
- Силовой агрегат ЯМЗ-238НЕ2 (EURO-2).a3d
- Опоры
  - Задняя опора двигателя.a3d
  - Уголок.m3d
  - Кронштейн.m3d
  - Поперечка.m3d
  - Передняя опора двигателя.a3d
  - Ось.m3d
  - Г-профиль.m3d
  - Подушка.m3d
- Кривошипношатунный механизм
  - Венец.m3d
  - Шатун.m3d
  - Вкладыш шат. нижний.m3d
  - Маховик.m3d
  - Шейка маховика.m3d
  - Поршневой палец.m3d
  - Вкладыш шат.m3d
  - Поршень в сборе.a3d
  - Верхнее компрессионное кольцо.m3d
  - Гильза цилиндров.m3d
  - Втулка.m3d
  - Шпонка3.m3d
  - Шейка коленвала.m3d
  - Кривошипношатунный механизм.a3d
  - Нижнее компрессионное кольцо.m3d
  - Маховик.a3d
  - Шатунная Шейка.m3d
  - Шпонка1.m3d
  - Коренная Шейка.m3d
  - Коленвал.a3d
  - Шпонка2.m3d
  - Поршень.m3d
  - Маслосъёмное кольцо.m3d
  - Щека.m3d
  - Маховик3.m3d
- Привод вентилятора
  - Шпонка.m3d
  - Привод вентилятора.a3d
  - Вентилятор.m3d
  - Кольцо.m3d
  - Фланец.m3d
  - Шкив.m3d
  - Втулка под фланец.m3d
  - Ступица.m3d
  - Прокладка.m3d
  - Фланец на вал.m3d
  - Шестерня.m3d
  - Втулка под болт.m3d
  - Подшипник DN60
    - Подшипник.a3d
    - BEARING 411 (INTERNAL RACER).M3D
    - BEARING 411 (BALL).M3D
    - BEARING 411 (EXTERNAL RACER).M3D
  - Втулка под шкив.m3d
  - Вал.m3d
  - Подшипник DN47
    - Подшипник.a3d
    - BEARING 411 (INTERNAL RACER).M3D
    - BEARING 411 (BALL).M3D
    - BEARING 411 (EXTERNAL RACER).M3D
- Воздухоочиститель.m3d
- Привод распредвала
  - Шпонка.m3d
  - Привод распредвала.a3d
  - Вкладыш.m3d
  - Детали вращения.m3d
  - Распредвал.m3d
  - Вкладыш первый.m3d
  - Распределительный вал.m3d
  - Смежная шестерня распредвала.m3d
  - Ведомая шестерня распредвала.m3d
- Коробка передач КП-239.m3d
- Коробка передач МЗКТ-65151.m3d
- Коробка передач КП543205.m3d
- Привод топливного насоса
  - Шпонка.m3d
  - Муфта.m3d
  - Шестерня.m3d
  - Диск.m3d
  - Манжета.m3d
  - Подшипник DN60
    - Подшипник.a3d
    - BEARING 411 (INTERNAL RACER).M3D
    - BEARING 411 (BALL).M3D
    - BEARING 411 (EXTERNAL RACER).M3D
  - Вал.m3d
  - Подшипник DN47
    - Подшипник.a3d
    - BEARING 411 (INTERNAL RACER).M3D
    - BEARING 411 (BALL).M3D
    - BEARING 411 (EXTERNAL RACER).M3D
  - Шпонка2.m3d
  - Привод топливного насоса.a3d
- Блок двигателя
  - Выпускной коллектор.m3d
  - Топливный коллектор правый.m3d
  - Масляной картер.m3d
  - Шестерня DN119.m3d
  - Топливный коллектор левый.m3d
  - Крыльчатка.m3d
  - Шайба.m3d
  - Шкив помпы.m3d
  - Отвод.m3d
  - Головка цилиндров.m3d
  - Насос топливный.a3d
  - Вкладыш.m3d
  - Двигатель ЯМЗ 238Б.m3d
  - Вкладыш нижний первый.m3d
  - Блок цилиндров3.m3d
  - Вкладыш нижний.m3d
  - Компрессор.m3d
  - Коллекторр2.m3d
  - Передний сальник.m3d
  - Деталь9.m3d
  - Помпа.a3d
  - Шкив ремня вентилятора.m3d
  - Крышка коренная.m3d
  - Гофра.m3d
  - Разветвитель.m3d
  - Прокладка блока головки цилиндров.m3d
  - Шестерня DN81.m3d
  - Фильтр2.m3d
  - Ремень нижний.m3d
  - Передняя крышка.m3d
  - Ремень верхний.m3d
  - Коллекторр.m3d
  - Гофра левая.m3d
  - Масленный фильтр.m3d
  - Турбокопрессор2.m3d
  - Двигатель ЯМЗ-238НЕ2 (EURO-2).a3d
  - Коренная крышка первая.a3d
  - Улитка.m3d
  - Манжета.m3d
  - Фарсунка.m3d
  - Гофра правая.m3d
  - Впускной коллектор.m3d
  - Подшипник помпы.m3d
  - Ролик натяжной.m3d
  - Вкладыш первый.m3d
  - Коренная крышка.a3d
  - Стартер.m3d
  - Тарелка внешняя.m3d
  - Генератор.m3d
  - Крышка вентилятора.m3d
  - Крышка цилиндров.m3d
  - Тарелка внутрення.m3d
  - Корпус помпы.m3d
  - Насос.m3d
  - Крышка цилиндров правая.m3d
  - Фильтр.m3d
  - Крышка коренная первая.m3d
  - Ухо.m3d
РАМА
- Короб верхний.m3d
- Кронштейн 3 левый.m3d
- Передний бампер
  - Швеллер.m3d
  - Бампер нижний.m3d
  - Кронштейн правый внут.m3d
  - Кронштейн левый внут.m3d
  - Бампер.a3d
  - Кронштейн правый нар.m3d
  - Фары передние.m3d
  - Бампер.m3d
  - Кронштейн левый нар.m3d
- Швеллер вертикальный.m3d
- Раздаточная коробка
  - Кронштейн коробки раздаточной нижний.m3d
  - Штанга.m3d
  - Кронштейн коробки раздаточной.m3d
  - Кронштейн.m3d
  - Раздаточная коробка.m3d
  - Раздаточная коробка.a3d
- Швеллер задний нижний.m3d
- Швеллер поперечный.m3d
- Швеллер передний.m3d
- Швеллер передний внутренний.m3d
- Стяжка гнутая.a3d
- Кронштейн 2.m3d
- Кронштейн под швеллер задний нижний.m3d
- Осушитель воздуха.m3d
- Аккамуляторная батарея.a3d
- Кронштейн подвески правый.m3d
- Подъёмник кабины.m3d
- Кронштейн.m3d
- Усилитель зад. внут..m3d
- Кронштейн правый под швеллер задний нижний.m3d
- Стяжка.a3d
- Кронштейн левый под швеллер задний нижний.m3d
- П-профиль гнутый.m3d
- Рама.a3d
- Короб нижний.m3d
- Кронштейн подвески 2.m3d
- Ресивер 680х280.m3d
- Каблук
  - Уголок.m3d
  - Косынка.m3d
  - Скоба.m3d
  - Каблук.a3d
- П-профиль.m3d
- Кронштейн центральный средний.m3d
- Кронштейн подвески левый.m3d
- Задний бампер
  - Заглушка.m3d
  - Швеллер.m3d
  - Опора левая.m3d
  - Уголок.m3d
  - Опора правая.m3d
  - Задний бампер.a3d
- Кронштейн 3 правый.m3d
- Кронштейн центральный нижний.m3d
- Усилитель правый.m3d
- Швеллер задний.m3d
- Установка ресиверов и присоединительной арматуры
  - Хомут.m3d
  - Установка присоединительной арматуры ресивера А20.a3d
  - Скоба 3.m3d
  - Прокладка.m3d
  - Пластина правая.m3d
  - Кронштейн 6317-3516078.a3d
  - Пластинка.m3d
  - Уголок.m3d
  - Кронштейн.m3d
  - Втулка.m3d
  - Кронштейн 509А-3513080.m3d
  - Ресивер 220х486.m3d
  - Ось.m3d
  - Скоба 2.m3d
  - Установка ресивера А20.a3d
  - Контргайка.m3d
  - Ресивер 280х586.m3d
  - Скоба.m3d
  - Уголок 2.m3d
  - Кронштейн2.m3d
  - Крепление ресиверов.a3d
  - Пластина.m3d
  - Установка присоединительной арматуры ресивера А40.a3d
- Ресивер 420х150.m3d
- Швеллер вертикальный 2.m3d
- Стяжка центральная.a3d
- Кронштейн заднего швеллера.m3d
- Лонжерон.m3d
- Кронштейн центральный.m3d
- Усилитель левый.m3d
Штуцер угловой
- Тройник.m3d
- Штуцер угловой.a3d
- Угольник.m3d
- Шайба 22.m3d
- Кольцо ГОСТ 9833-73.m3d
- Штуцер.m3d
- Тройник3.m3d
- Тройник.a3d
Система питания воздухом
- Хомут.m3d
- Уплотнитель.m3d
- Переходник3.m3d
- Гофра.m3d
- Переходник2.m3d
- Система питания воздухом.a3d
- Воздухозаборник.m3d
- Переходник.m3d
- Фильтр воздушный.m3d
- Труба.m3d
- Патрубок.m3d
Кардан средний
- Вилка 2.m3d
- Шарнир.m3d
- Кардан средний.a3d
- Шарнир2.m3d
- Вилка.m3d
- Вилка 3.m3d
- Втулка.m3d
- Гильза.m3d
- Вилка передняя.a3d
- Компенсатор.m3d
- Вилка задняя.a3d
- Крышка.m3d
- Крестовина.m3d
Колесо 12.00R20
- Обод внеш..m3d
- Шина 12.00R20(2).m3d
- Обод колеса.m3d
- Колесо 12.00R20.a3d
- Шина 12.00R20.m3d
- Обод внут..m3d
- Усилитель.m3d
Искрогаситель
- Обечайка коническая.m3d
- Донышко.m3d
- Обечайка 1,5х70х77.m3d
- Обечайка 1,5х30х77.m3d
- Искрогаситель.a3d
- Конус.m3d
- Обечайка.m3d
- Пластина.m3d
Кардан двигателя
- Вилка 2.m3d
- Шарнир.m3d
- Шарнир2.m3d
- Вилка.m3d
- Вилка 3.m3d
- Втулка.m3d
- Гильза.m3d
- Вилка передняя.a3d
- Компенсатор.m3d
- Вилка задняя.a3d
- Крышка.m3d
- Крестовина.m3d
- Кардан двигателя.a3d
Подвеска Передняя
- Профиль.m3d
- Кронштейн на МАЗ-5337.m3d
- Картер переднего моста.a3d
- Картер переднего моста.m3d
- Кронштейн правый на МАЗ-6317.m3d
- Подвеска передняя.m3d
- Ступица.m3d
- Барабан.m3d
- Кронштейн на МАЗ-6317.m3d
- Ось передняя.m3d
- Кронштейн левый на МАЗ-6317.m3d
- Подвеска передняя.a3d
- Ось.m3d
- Рессоры
  - Хомут.m3d
  - Стремянка.m3d
  - Лист4.m3d
  - Лист11.m3d
  - Лист6.m3d
  - Лист13.m3d
  - Лист12.m3d
  - Лист10.m3d
  - Лист5.m3d
  - Лист1.m3d
  - Кронштейн.m3d
  - Лист9.m3d
  - Лист8.m3d
  - Балансир.m3d
  - Лист2.m3d
  - Лист7.m3d
  - Узел крепления рессоры.a3d
  - Башмак.m3d
  - Стремянка малая.m3d
  - Лист3.m3d
  - Лист14.m3d
  - Лист15.m3d
  - Пластина.m3d
- Ось передняя.a3d
- Грязезащитный щиток.m3d
Подвеска Задняя
- Верхняя трапеция
  - Труба с головками.m3d
  - Шарнир штанги.m3d
  - Кронштейн.m3d
  - Головка.m3d
  - Крепление.a3d
  - Штанга.a3d
  - Труба.m3d
  - Кронштейн трапеций.m3d
- Тормозная камера левая.a3d
- Редуктор среднего моста.m3d
- Стремянка.m3d
- Пробка стяжки.m3d
- Кронштейн тормозной камеры левый.m3d
- Лист4.m3d
- Верхний кронштейн трапеций.m3d
- Лист11.m3d
- Кронштейн тормозной камеры левый_old.m3d
- Тормозная камера.a3d
- Лист6.m3d
- Рессора.a3d
- Лист13.m3d
- Подвеска задняя.a3d
- Штанга.m3d
- Лист12.m3d
- Картер среднего моста.m3d
- Установка задних тормозных камер.a3d
- Кольцо упорное.m3d
- Наконечник.a3d
- Энергоаккумулятор.a3d
- Ступица.m3d
- Вкладыш.m3d
- Прокладка.m3d
- Чашка защитная.m3d
- Трещетка левая.m3d
- Лист10.m3d
- Барабан.m3d
- Чашка.m3d
- Кольцо уплотнительное.m3d
- Штанга реактивная.a3d
- Лист5.m3d
- Лист1.m3d
- Лист9.m3d
- Крышка водила.m3d
- Тормозная камера правая.a3d
- Лист8.m3d
- Балансир.m3d
- Лист2.m3d
- Балансир.a3d
- Картер заднего моста.m3d
- Кронштейн подрессорный.m3d
- Лист7.m3d
- Крышка реактивной тяги.m3d
- Деталь.m3d
- Корпус наконечника.m3d
- Кронштейн балансира(small).m3d
- Узел крепления рессоры.a3d
- Манжета.m3d
- Ось.m3d
- Энергоаккумулятор.m3d
- Энергоаккумулятор левый.a3d
- Перемычка.m3d
- Гайка стяжки.m3d
- Кронштейн тормозной камеры правый.m3d
- Разжимной кулак.m3d
- Кронштейн балансира.m3d
- Кронштейн опоры продольный.m3d
- Пыльник.m3d
- ОСЬ.a3d
- Лист3.m3d
- Тормозная камера.m3d
- Грязезащитный щиток.m3d
- Лист14.m3d
- Лист15.m3d
- Пластина.m3d
- Гайка башмака.m3d
- Ось балансира.m3d
- Кронштейн трапеций.m3d
- Кронштейн тормозной камеры правый_old.m3d
- Палец.m3d
- Стяжка кронштейнов подвески.m3d
- Трещетка правая.m3d
- Энергоаккумулятор2.m3d
- Энергоаккумулятор правый.a3d
- Накладка стремянки.m3d
- Крышка балансира.m3d
- Кронштейн тормозных камер.m3d
- Кардан задний
  - Вилка 2.m3d
  - Шарнир.m3d
  - Шарнир2.m3d
  - Вилка.m3d
  - Вилка 3.m3d
  - Втулка.m3d
  - Гильза.m3d
  - Вилка передняя.a3d
  - Компенсатор.m3d
  - Вилка задняя.a3d
  - Кардан задний.a3d
  - Крышка.m3d
  - Крестовина.m3d
КАБИНА
- Брызговик нижний.m3d
- Кабина2.m3d
- Щиток боковой.m3d
- Уголок подножки левый.m3d
- Уголок подножки правый.m3d
- Брызговик.m3d
- Крыша.m3d
- Крыло левое.m3d
- Фонарь полного габарита.m3d
- Сидение.m3d
- Днище.m3d
- Подножка нижняя.m3d
- Стеклоочиститель
  - Дворник левый.a3d
  - Дворник правый.a3d
  - Скоба прямая.m3d
  - Кронштейн.m3d
  - Скоба боковая.m3d
  - Ось.m3d
  - Резинка.m3d
  - Дворник средний.a3d
  - Скоба.m3d
  - Скоба верхняя.m3d
- Дверки
  - Зеркало нижнее правое.m3d
  - Дверка правая.a3d
  - Дверка левая.m3d
  - Кронштейн верхний правый.m3d
  - Зеркало.m3d
  - Зеркало правое.a3d
  - Зеркало левое.a3d
  - Кронштейн.m3d
  - Зеркало верхнее правое.m3d
  - Ручка.m3d
  - Дверка правая.m3d
  - Кронштейн верхний левый.m3d
  - Зеркало верхнее.a3d
  - Дверка левая.a3d
  - Труба.m3d
  - Кронштейн нижний.m3d
- Подкрыльник правый.m3d
- Крыло правое.m3d
- Поворотник.m3d
- Днище3.m3d
- Маяк сигнальный МС-2-24-0 ТУ РБ07526946.049-93.m3d
- Днище5.m3d
- Днище6.m3d
- Облицовка.m3d
- Бампер
  - Бампер нижний.m3d
  - Бампер.a3d
  - Фары передние.m3d
  - Бампер.m3d
- Панель правая.m3d
- Кабина.a3d
- Знак МАЗ.m3d
- Кабина.m3d
- Подножка правая.m3d
- Панель передняя.m3d
- Фонарик.m3d
- Подножка левая.m3d
- Брызговик правый.m3d
- Днище4.m3d
- База.m3d
- Установка оперенья на большую кабину(левая).a3d
- Установка оперенья на большую кабину(правая).a3d
- Табличка идентификационная
  - Табличка идентификационная.m3d
  - Табличка.a3d
  - Кронштейн.m3d
  - Заклёпка.m3d
- Стекло.m3d
- Днище.a3d
- Подкрыльник левый.m3d
- Панель левая.m3d
- Руль.m3d
- Днище2.m3d
- Фонарь боковой габаритный
  - Колодка.m3d
  - Упор.m3d
  - Узел крепления фонаря бокового габаритного.a3d
  - Фонарь боковой гвбаритный.a3d
  - Отвод.m3d
  - Кронштейн.m3d
  - Корпус.m3d
  - Стекло.m3d
  - Короб.m3d
Шасси автомобильное МАЗ-631708.pdf
Шасси автомобильное МАЗ-631708.a3d
