Защита радиатора и поддона ДВС на тягач Shacman X3000

Защита радиатора и патрубков радиатора, а также поддона ДВС от камней или иных предметов, которые могут лететь, торчать и повредить или вывести из строя агрегаты тягача SHACMAN X3000 в тяжёлых условиях эксплуатации (зимник, гравийка, просека и т.д.)
Защита надёжно крепится в штатные отверстия без сверления или сварки.
Предусмотрено технологическое окошко для доступа к пробке сливного отверстия радиатора.
Нижняя часть защиты соединена с фронтальной частью при помощи шарниров, что позволяет легко получить доступ к защищаемому пространству. Не нужно снимать всю защиту целиком -- достаточно откинуть нижнюю часть защиты; сделать это можно без помощи посторонних лиц и дополнительного оборудования даже в самых неблагоприятных условиях.

Состав: 3D-Модели, Деталировка, Сборочный чертёж, Контуры деталей на лазерную резку + 3D-Модель и чертёж на кронштейны крепления защиты к раме

Софт: КОМПАС-3D 12

Файлы:
чертежи/ВГ-10.06.23.000.001 - Кронштейн левый.cdw

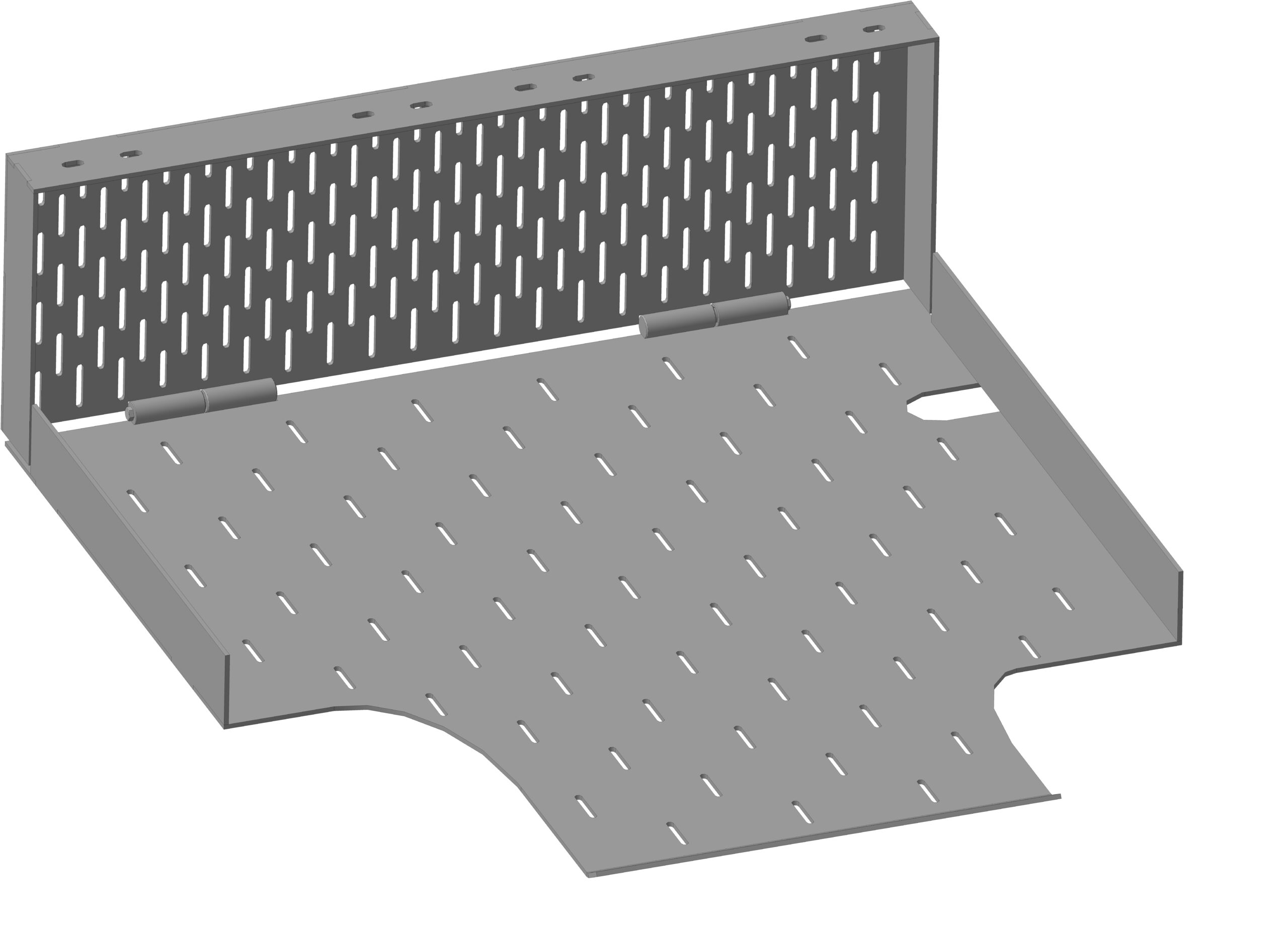

чертежи/ВГ-15.05.23.000.000 СБ - Защита в сборе.cdw
чертежи/ВГ-15.05.23.010.000 СБ - Лобовина.cdw
чертежи/ВГ-15.05.23.010.001 - Лист малый.cdw
чертежи/ВГ-15.05.23.010.002 - Лист средний.cdw
чертежи/ВГ-15.05.23.010.003 - Ребро.cdw
чертежи/ВГ-15.05.23.020.000 СБ - Подошва.cdw
чертежи/ВГ-15.05.23.020.001 - Лист большой.cdw
чертежи/ВГ-15.05.23.020.002 - Стенка малая.cdw
чертежи/ВГ-15.05.23.020.003 - Стенка большая.cdw
чертежи/ВГ-15.05.23.030.000 СБ - Шарнир в сборе.cdw
объем/ВГ-10.06.23.000.001 - Кронштейн левый.m3d
объем/ВГ-10.06.23.000.001-01 - Кронштейн правый.m3d
объем/ВГ-15.05.23.000.000 СБ - Защита в сборе.a3d
объем/ВГ-15.05.23.010.000 СБ - Лобовина.a3d
объем/ВГ-15.05.23.010.001 - Лист малый.m3d
объем/ВГ-15.05.23.010.002 - Лист средний.m3d
объем/ВГ-15.05.23.010.003 - Ребро.m3d
объем/ВГ-15.05.23.020.000 СБ - Подошва.a3d
объем/ВГ-15.05.23.020.001 - Лист большой.m3d
объем/ВГ-15.05.23.020.002 - Стенка малая.m3d
объем/ВГ-15.05.23.020.003 - Стенка большая.m3d
объем/ВГ-15.05.23.030.000 СБ - Шарнир в сборе.a3d
объем/ВГ-15.05.23.030.001 - Шарнир-папа.m3d
объем/ВГ-15.05.23.030.002 - Шарнир-мама.m3d
контур деталей на лазер dxf/ВГ-10.05.23.000.001 - Кронштейн левый.dxf
контур деталей на лазер dxf/ВГ-15.05.23.010.001 - Лист малый.dxf
контур деталей на лазер dxf/ВГ-15.05.23.010.002 - Лист средний.dxf
контур деталей на лазер dxf/ВГ-15.05.23.010.003 - Ребро.dxf
контур деталей на лазер dxf/ВГ-15.05.23.020.001 - Лист большой.dxf
контур деталей на лазер dxf/ВГ-15.05.23.020.002 - Стенка малая.dxf
контур деталей на лазер dxf/ВГ-15.05.23.020.003 - Стенка большая.dxf
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Valentin_krsk
Дата: 2024-02-18
Просмотры: 51
Язык: Русский Язык документа
2 комментария
    1

    Какая толщина металла?
