Устройство реверсивное для водометного движителя

Разработка 3D деталей реверсивно-рулевого устройства для водометного движителя
Разработка чертежей к деталям, создание спецификаций к ним
РРУ обеспечивает поворот судна, а при перекрытии потока из сопла, струя воды поворачивается обратно, что дает судну задний ход
Задачи РРУ
Максимально эффективно, без значительных усилий управлять судном на всех режимах переднего хода
Максимально эффективно использовать энергию водометного движителя на режиме заднего хода
Обеспечить хорошую управляемость судна при движении и маневрировании на заднем ходу

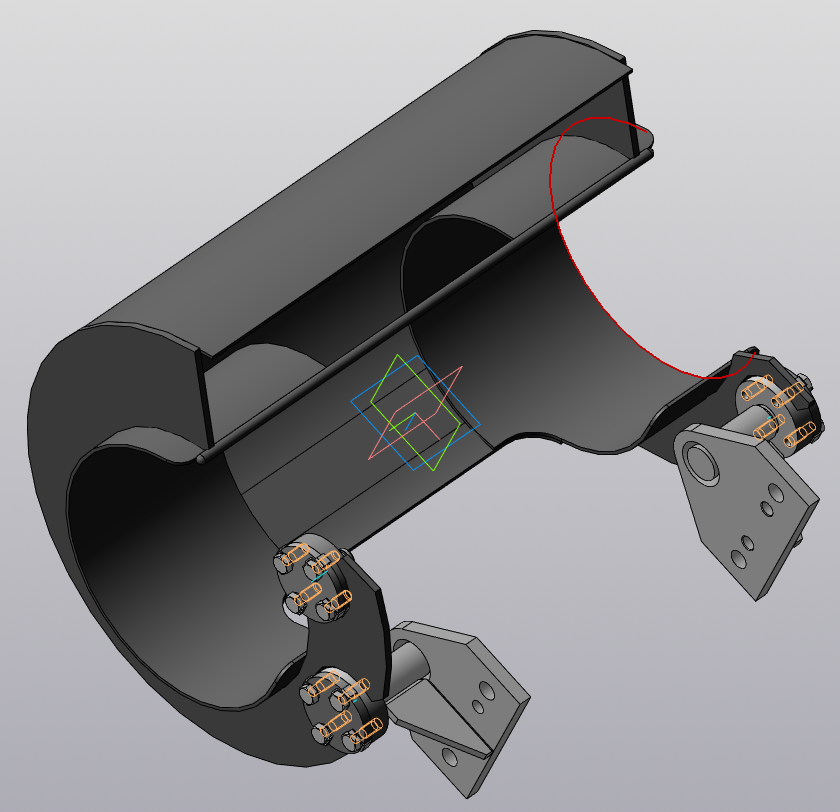

3D Модели реверсивно-рулевое Устройство

Автор

IngénieurFR

Дата

14.12.2021

Язык

Русский

Состав

3D Сборка Устройство реверсивное, 3D Сборка заслонка, 3D Сборка поводок, 3D Сборка кронштейн, модель планка 01, спецификация заслонка, спецификация корпус, спецификация крышка, спецификация поводок, спецификация устройство реверсивное модель планка 02, модель пруток, модель фланец 01, модель фланец 07, модель щека 03, модель щека 04, модель щиток задний, модель щиток передний №1 , модель щиток передний №2, модель крышка, модель ось №1, модель плита, модель ось №2, модель ребро, чертеж донышко, чертеж крышка, чертеж обечайка, чертеж ось, чертеж планка 01, чертеж планка 02, поводок СБ, чертеж пруток, устройство реверсивное СБ, заслонка СБ, чертеж фланец 01, чертеж фланец 07, чертеж щека 03, чертеж щека 04, чертеж щиток задний 06, щиток передний 02,

Софт

КОМПАС-3D v17 Как открыть?

Содержимое архива

Устройство реверсивное
- Деталь Щиток задний 21.01.06.m3d
- Деталь Фланец 21.01.07.m3d
- Деталь Планка 20.03.01.m3d
- Сборка ВДИ1-20.03.00 СБ.a3d
- Деталь 21.00.02.m3d
- чертежи
  - Крышка _ ВДИ1-21.00.01.cdw
  - Фланец _ ВДИ1-21.01.01.cdw
  - Щека _ ВДИ1-21.01.03.cdw
  - Щиток передний _ ВДИ1-21.01.02.cdw
  - Обечайка _ ВДИ1-20.01.02.cdw
  - Сборка ВДИ1-21.00.00 СБ Устройство реверсивное с спецификацией.cdw
  - Планка _ ВДИ1-20.03.01.cdw
  - Фланец _ ВДИ1-21.01.07.cdw
  - Пруток _ ВДИ1-21.01.08.cdw
  - Донышко _ ВДИ1-10.20.01.cdw
  - Планка _ ВДИ1-20.03.02.cdw
  - Ось _ ВДИ1-21.00.02 проба 2.cdw
  - Щека _ ВДИ1-21.01.04.cdw
  - Сборка ВДИ1-21.01.00 СБ Заслонка Сборочный чертеж.cdw
  - спецификации
    - Корпус _ ВДИ1-20.01.00.spw
    - Устройство реверсивное _ ВДИ1-21.00.00.spw
    - Заслонка _ ВДИ1-21.01.00.spw
    - Поводок _ ВДИ1-20.03.00 СБ.spw
    - Крышка _ ВДИ1-10.20.00.spw
  - Щиток задний _ ВДИ1-21.01.06.cdw
  - Поводок Сборочный чертеж _ ВДИ1-20.03.00 СБ.cdw
- Деталь Пруток 21.01.08.m3d
- Деталь Фланец 21.01.01.m3d
- Деталь щиток передний проба 2 зеркальное отражение ВДИ1-21.01.02.01.m3d
- Сборка Устройство реверсивоное ВДИ1-21.00.00 СБ.a3d
- Деталь 21.00.01.m3d
- Деталь Планка 20.03.02.m3d
- Деталь Щека 21.01.04.m3d
- Деталь щиток передний проба 2 ВДИ1-21.01.02.m3d
- Деталь Щека 21.01.03.m3d
- Сборка Заслонка ВДИ1-21.01.00 СБ.a3d
- 21.02
  - 21_02_03_3d_17.m3d
  - 21_02_02_3d_17.m3d
  - 21_02_00SB_3d_17.a3d
  - 21_02_01_3d_17.m3d
