Чертеж катер проекта 28390

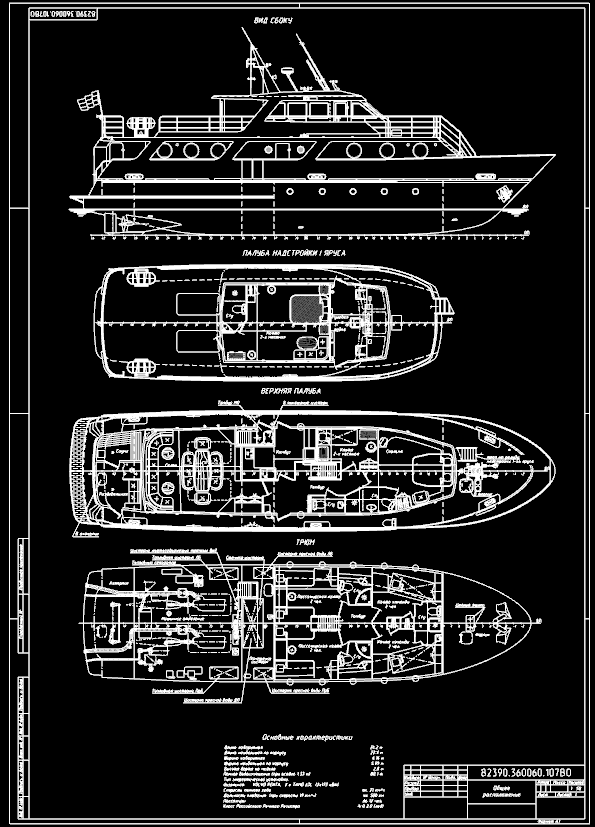

Чертеж общего вида катер прогулочный проекта 28390. Вид сбоку, палубы и трюм. Один лист. Векторизация! Линии имеют пересечения, могут быть корявые, текст не текст а набор линий.

ОБЩИЕ ХАРАКТЕРИСТИКИ
Длина габаритная, м 24,2
Длина по корпусу ,м 22,9
Ширина по корпусу, м 5,99
Ширина габаритная, м 6,16
Высота борта на миделе (по ВП), м 2.8
Габаритная осадка при полном водоизмещении, м не более 1.33
Водоизмещение полное, т ок 88,1
Экипаж, чел. 3
Пассажировместимость, чел. 12
Скорость хода и дальность плавания:
Наибольшая скорость хода на глубокой спокойной воде(волнение 0-1 балл) составляет не менее 21 узлов
Скорость хода катера на глубокой спокойной воде (волнение 0-01 балл) составляет не менее 15 узлов
Дальность плавания полным ходом, км 500
Дальность плавания с экономической скоростью ( 10 узлов), миль 500
Главные двигатели VOLVO PENTA TAMD 63L
Мощность, кВт 2X173
Движители 2 винта фиксированного шага
