Чертежи конструкции трапа откидного борта баржи

Конструкция трапа откидного предназначена для установки на борт судна, к привальному брусу, для подьема на палубу при высоте борта 1750мм.

Состав: Трап откидной (СБ), Деталировка(стойка, проушина,проушина, палец), Спецификация.

Софт: КОМПАС-3D 19

Файлы:

ВЦЭА.24.01.00.03. Проушина.cdw

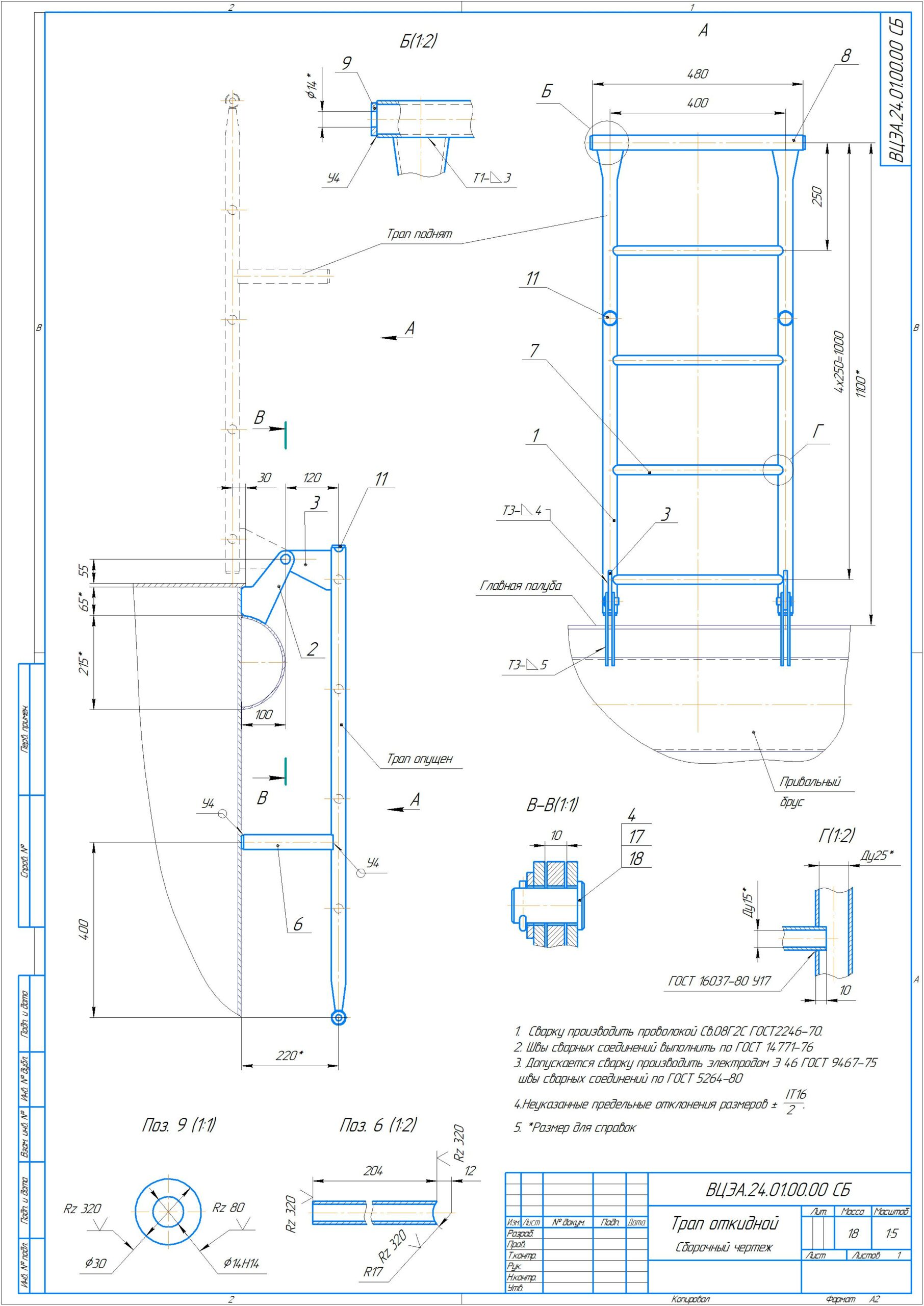

ВЦЭА.24.01.00.00 СБ. Трап откидной.cdw

ВЦЭА.24.01.00.02. Проушина.cdw

ВЦЭА.24.01.00.00. Спец. трап откидной.cdw

ВЦЭА.24.01.00.01. Стойка.cdw

ВЦЭА.24.01.00.04. Палец.cdw
