Конденсатор двухходовой двухпоточный

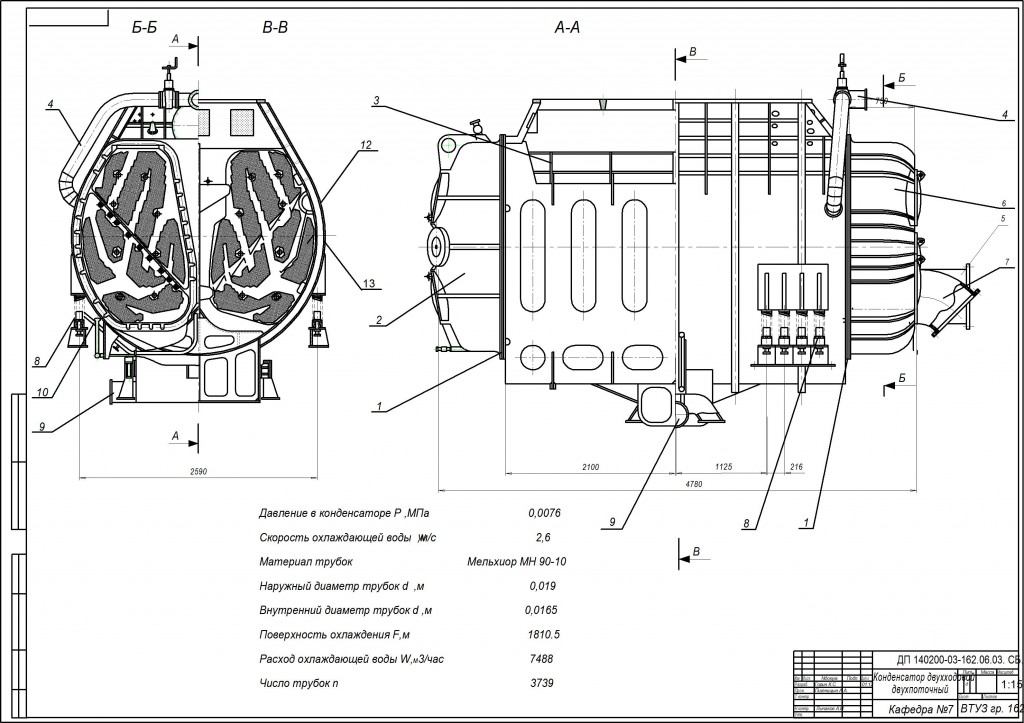

Главный конденсатор ледокола Таймыр. Двухходовый, двухпроточный. А архиве только чертеж, спецификации нет.

Давление в конденсаторе Р, МПа 0,0076
Скорость охлаждающей воды, м/с 2,6
Материал трубок Мельхиор МН 90-10
Наружный диаметр трубок d, м 0,019
Внутренний диаметр трубок d, м 0,0165
Поверхность охлаждения F,м 1810.5
Расход охлаждающей воды W,м3/час 7488
Число трубок n 3739

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 14
