Кран плавучий грейферный Q=20т

0
5
763
18
4

Волжский государственный университет водного транспорта
Кафедра подъёмно-транспортных машин и машиноремонта
Курсовой проект
по дисциплине «Грузоподъёмные машины и машины безрельсового транспорта»
Нижний Новгород 2018

1. Исходные данные.
Кран – плавучий грейферный кран;
Стреловое устройство – укосина;
Хобот – прямой;
МИВ – сектор;
Грузоподъемность – 20 т;
Максимальный вылет – 32 м;
Диапазон подъема груза - 40м;
Скорость подъема груза – ϑ=50 м/мин;
Скорость изменение вылета – 45 м/мин;
Частота вращения поворотной части – 1,5 об/мин.

Содержание:
1. Исходные данные..
2. Расчет механизма подъема
2.1 Выбор схемы подъёмного устройства
2.2 Определение расчётного усилия, действующего на канат..
2.3 Выбор каната
2.4 Определение диметров блоков и барабана
2.5 Выбор грейфера
2.6 Определение статической мощности электродвигателя.
2.7 Выбор электродвигателя и проверка его на перегрузочную способность и время разгона.
2.7.1 Предварительный выбор электродвигателя по статической мощности с учетом относительной продолжительности включения..
2.7.2 Проверка электродвигателя на перегрузочную способность
2.7.3 Проверка двигателя на время разгона..
2.7.4 Окончательный выбор электродвигателя
2.8 Определение общего передаточного числа механизма и выбор редуктора
2.9 Уточнение диаметра барабана и выбор схемы компоновки механизма
2.10 Определение длины барабана и толщины его стенки
2.10.1 Определение длины барабана при двойной нарезке
2.10.2 Расчет стенки барабана на прочность
2.11 Определение диаметра оси (цапфы) барабана, выбор подшипников оси
2.12 Расчет прижимных планок
2.13 Определение тормозного момента, выбор тормоза и соединительной муфты.
2.14 Кинематическая схема механизма подфъема
3. Расчет механизма поворота..
3.1 Определение момента сил сопротивления повороту
3.1.1 Момент сил трения для кранов на поворотной платформе и катковой (роликовой) опоре.
3.1.2 Момент от ветровой нагрузки на поворотную часть крана
3.1.3 Момент, вызванный отклонением грузовых канатов от вертикали на угол α1 (из плоскости качания стрелы)
3.1.4 Момент сопротивления вращению от наклона (крена) на угол θ..
3.2 Определение потребной мощности электродвигателя
3.3 Выбор электродвигателя.
3.4 Проверка электродвигателя на кратковременную допустимую перегрузку..
3.5 Выбор редуктора и муфты предельного момента
3.5.1 Расчет многодисковой муфты предельного момента.
3.6 Определение тормозного момента, выбор и расчет тормоза..
3.7 Кинематическая схема механизма поворота
3.8 Выбор предохранительных и вспомогательных устройств..
4. Расчет устойчивости (остойчивости) крана
4.1 Расчет остойчивости плавкрана.
5. Подготовка крана к эксплуатации
Список используемой литературы.



Автор
AigulG
Дата
26.04.2019
Язык
Русский
Состав
Механизм подъема (СБ), Кран (ВО), Барабан, Спецификация
Софт
КОМПАС-3D 17 Как открыть?
Содержимое архива
  • ГПМиМБТ

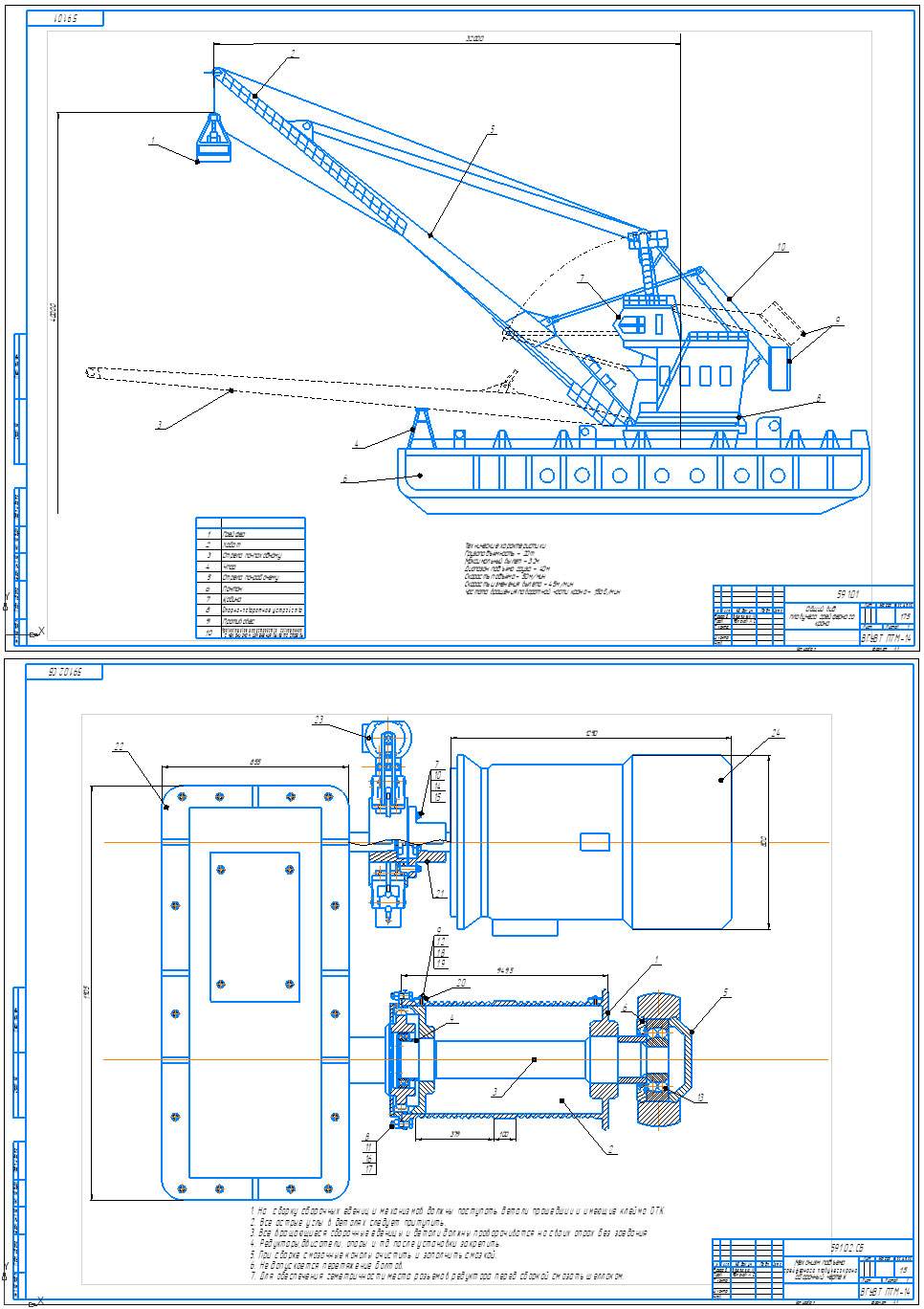

    • Общий вид плавучего грейферного крана _ 591.01.cdw
    • пояснительная записка.docx
    • Спецификация.spw
    • Барабан в сборе _ 591.03.cdw
    • Механизм подъема грейферного плавучего крана сборочный чертеж _ 591.02.cdw
