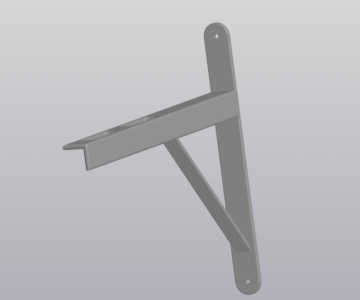

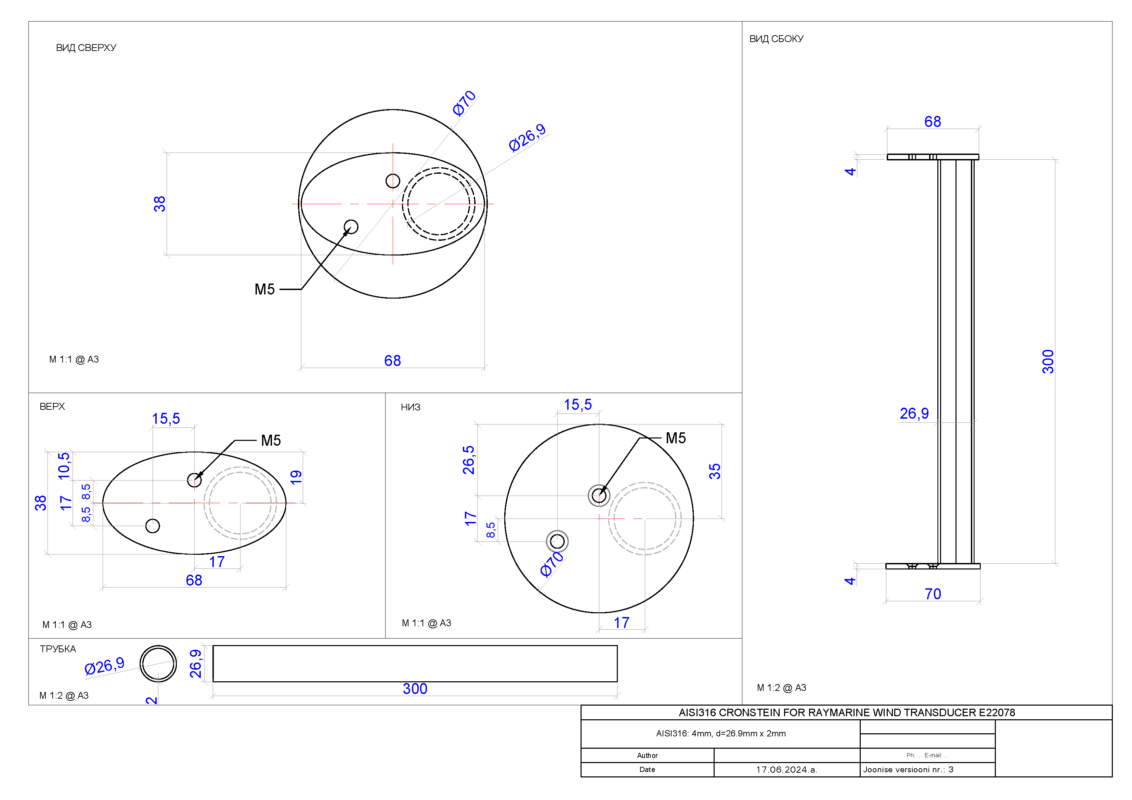

Чертёж и 3Д модель яхтенного кронштейна под датчик ветра RAYMARINE WIND TRANSDUCER E2207, устанавливаемый на мачту.
Состоит из трёх деталей - овал и круг, вырезанные из листовой нержавейки AISI316 толщиной 4мм, с расположением отверстий под оригинальные крепления датчика ветра.
Верхний овал точно повторяет основание датчика.
Трубка нерж AISI316 диаметром 26,9мм и толщиной стенки 2мм.
