Кронштейн крепления эхолота к лодке

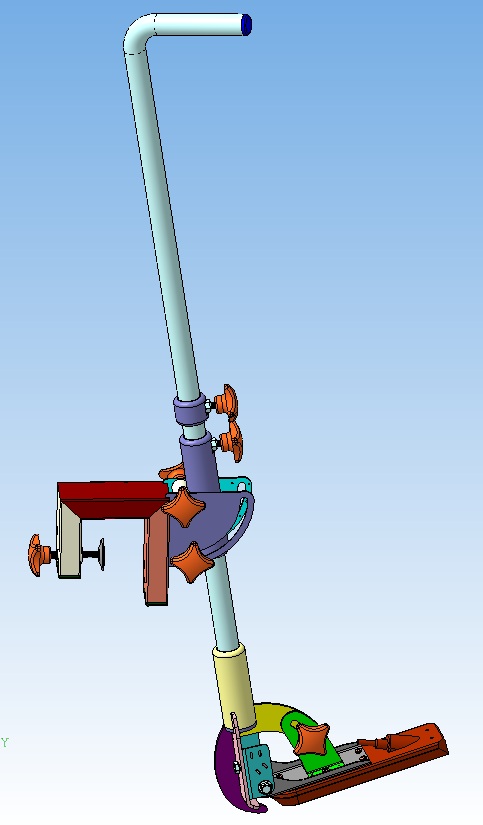

Кронштейн крепления эхолота к лодке предназначен для его крепления к заднему борту лодки. Все детали, включая гайки и болты из нержавейки. Файлы для вырезки во вложении, так как не нашли нержавейку толщиной 2 и 4мм, все детали вырезаны из 1,0мм с последующей сваркой аргоном. Кронштейн позволяет не только крепить к борту лодки, но регулировать по высоте, по горизонтальному и вертикальному углам, позволяет извлечь датчик эхолота из воды для очистки. Два образца были изготовлены и опробованы в работе.

Состав: 3d сборка, деталировка и файлы для вырезки

Софт: КОМПАС-3D V16.1

Файлы:
Кронштейн крепления эхолота/
Кронштейн крепления эхолота/Внутренняя щека.m3d
Кронштейн крепления эхолота/Кронштейн 1 зерк.m3d
Кронштейн крепления эхолота/Втулка М8х37.cdw
Кронштейн крепления эхолота/Защита.m3d
Кронштейн крепления эхолота/Кронштейн 1.m3d
Кронштейн крепления эхолота/Втулка 37х150.cdw
Кронштейн крепления эхолота/Штатив с заглушкой.t3d
Кронштейн крепления эхолота/Кронштейн регулиров.t3d
Кронштейн крепления эхолота/Кроншт эхолота.m3d
Кронштейн крепления эхолота/Труба 25х50-135.m3d
Кронштейн крепления эхолота/Втулка резьбовая.m3d
Кронштейн крепления эхолота/--Технологическая сборка.t3d
Кронштейн крепления эхолота/Пятка.cdw
Кронштейн крепления эхолота/Комп.frw
Кронштейн крепления эхолота/Кронштейн борта - копия.t3d
Кронштейн крепления эхолота/Кронштейн 3.t3d
Кронштейн крепления эхолота/Для вырезки/
Кронштейн крепления эхолота/Для вырезки/Пластина 4 - 1шт.dwg
Кронштейн крепления эхолота/Для вырезки/Пластина 1 - 1шт.frw
Кронштейн крепления эхолота/Для вырезки/Кронштейн борта.cdw
Кронштейн крепления эхолота/Для вырезки/Козырёк 1.dwg
Кронштейн крепления эхолота/Для вырезки/Защита 1.frw
Кронштейн крепления эхолота/Для вырезки/Наружняя пластина.dwg
Кронштейн крепления эхолота/Для вырезки/Защита 2.dwg
Кронштейн крепления эхолота/Для вырезки/Пластина 4 - 1шт.frw
Кронштейн крепления эхолота/Для вырезки/Наружняя пластина.frw
Кронштейн крепления эхолота/Для вырезки/Защита 2.frw
Кронштейн крепления эхолота/Для вырезки/Козырёк 1.frw
Кронштейн крепления эхолота/Для вырезки/Пластина 3 - 1шт.frw
Кронштейн крепления эхолота/Для вырезки/Пластина.frw
Кронштейн крепления эхолота/Для вырезки/Пластина 2 - 2шт.dwg
Кронштейн крепления эхолота/Для вырезки/Защита 1.dwg
Кронштейн крепления эхолота/Для вырезки/Внутренняя пластина.dwg
Кронштейн крепления эхолота/Для вырезки/Штатив.cdw
Кронштейн крепления эхолота/Для вырезки/Пластина 1 - 1шт.dwg
Кронштейн крепления эхолота/Для вырезки/Козырёк 2.frw
Кронштейн крепления эхолота/Для вырезки/Козырёк 2.dwg
Кронштейн крепления эхолота/Для вырезки/Козырёк.cdw
Кронштейн крепления эхолота/Для вырезки/Пластина 2 - 2шт.frw
Кронштейн крепления эхолота/Для вырезки/Внутренняя пластина.frw
Кронштейн крепления эхолота/Для вырезки/Пластина 5 - 1шт.dwg
Кронштейн крепления эхолота/Для вырезки/Пластина 5 - 1шт.frw
Кронштейн крепления эхолота/Для вырезки/Пластина.dwg
Кронштейн крепления эхолота/Для вырезки/Пластина 3 - 1шт.dwg
Кронштейн крепления эхолота/Втулка 37х150 в сборе.t3d
Кронштейн крепления эхолота/Кронштейн 2.m3d
Кронштейн крепления эхолота/Штатив.m3d
Кронштейн крепления эхолота/Заготовка подвижки .cdw
Кронштейн крепления эхолота/Болт нерж М8х70.m3d
Кронштейн крепления эхолота/Труба 25х50-95.m3d
Кронштейн крепления эхолота/Подвижка.m3d
Кронштейн крепления эхолота/Кронштейн крепления.m3d
Кронштейн крепления эхолота/Пластина 1.m3d
Кронштейн крепления эхолота/Гровер 4.m3d
Кронштейн крепления эхолота/Заглушка круглая.m3d
Кронштейн крепления эхолота/Пластина внутренняя.m3d
Кронштейн крепления эхолота/Гайка М8 станд.m3d
Кронштейн крепления эхолота/Болт М8х16.m3d
Кронштейн крепления эхолота/Втулка М8х37.m3d
Кронштейн крепления эхолота/Ручка.m3d
Кронштейн крепления эхолота/Защита с козырьком.t3d
Кронштейн крепления эхолота/Козырёк.m3d
Кронштейн крепления эхолота/Технологическая сборка.t3d
Кронштейн крепления эхолота/Кронштейн борта.t3d
Кронштейн крепления эхолота/Втулка 37х30 в сборе.t3d
Кронштейн крепления эхолота/Пятка трубы 37.m3d
Кронштейн крепления эхолота/Втулка 37х30.cdw
Кронштейн крепления эхолота/Козырек2.m3d
Кронштейн крепления эхолота/Деталь.cdw
Кронштейн крепления эхолота/Труба 37х96.m3d
Кронштейн крепления эхолота/Ручка в сборе.t3d
Кронштейн крепления эхолота/Кронштейн эхолота в сборе.t3d
Кронштейн крепления эхолота/Труба 37 с пяткой.t3d
Кронштейн крепления эхолота/Винт М4х10.m3d
Кронштейн крепления эхолота/Втулка 37х30.m3d
Кронштейн крепления эхолота/Пятка.m3d
Кронштейн крепления эхолота/Неподвижка.cdw
Кронштейн крепления эхолота/Наружн щека.m3d
Кронштейн крепления эхолота/Кронштейн 3.m3d
Кронштейн крепления эхолота/Труба 25х50-130.m3d
Кронштейн крепления эхолота/Неподвижка.m3d
Кронштейн крепления эхолота/Овальные отверстия.cdw
Кронштейн крепления эхолота/Втулка 37х150.m3d
Кронштейн крепления эхолота/Втулка резьбовая.cdw
Кронштейн крепления эхолота/Эхолот.m3d
Кронштейн крепления эхолота/Гайка М8.m3d
Кронштейн крепления эхолота/под.t3d
Кронштейн крепления эхолота/Заглушка прамоуг.m3d
Кронштейн крепления эхолота/Болт нерж М8.m3d
