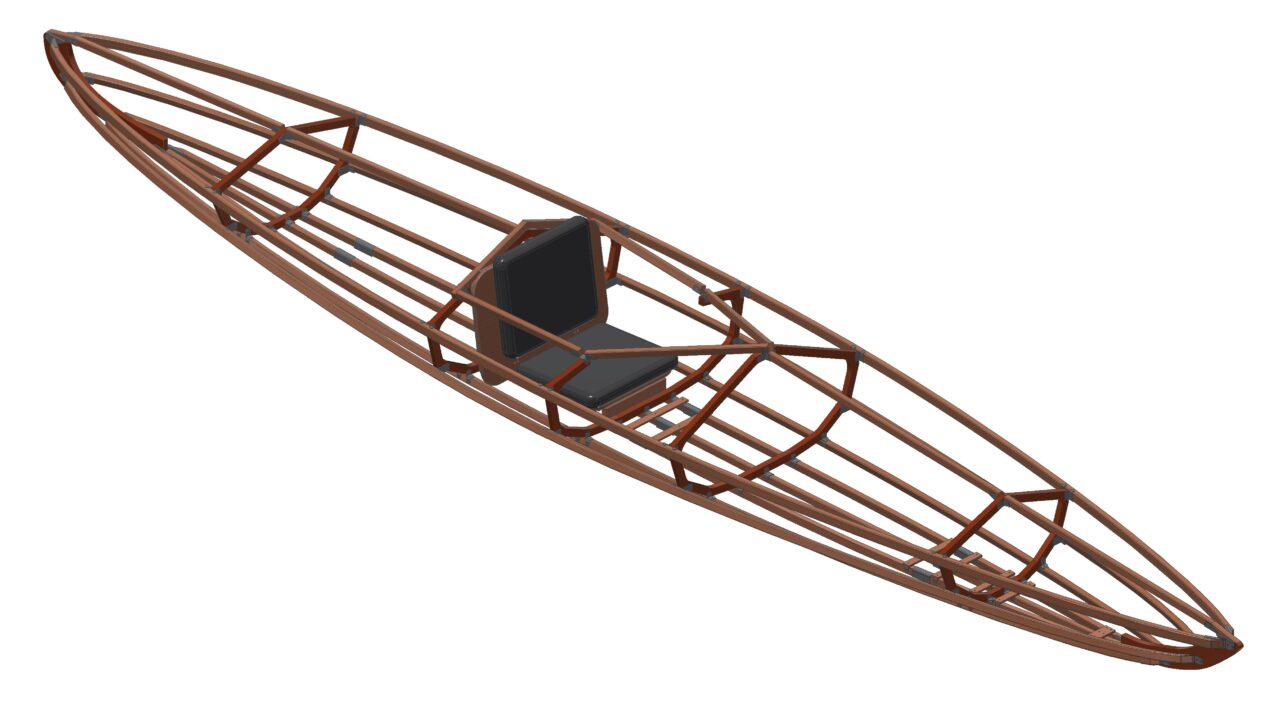

Архив содержит 3Д модель одноместной байдарки "Сирена" с чертежами, а также с некоторыми мелкими доработками.
В оригинальной конструкции используется листовая фанера, дюралевые трубки и металлический крепеж. В качестве оболочки используется прорезиненная ткань М-72 (около 5 квадратных метров). Грузоподъемность байдарки составляет порядка 140 кг. Габариты байдарки в собранном состоянии: длинна - 4 м; ширина - 0,65 м; высота борта - 0,2 м; осадка при полной нагрузке - 0,14 м.
Вес и габариты в упаковке — 16 кг, габариты пакета 1150X400X150 мм.
В модели дюралевые трубки заменены на деревянные рейки, изменена конструкция сидения и спинки (скомбинированы с туристической мебелью).
- Главная -
- Чертежи -
- Транспорт -
- Водный транспорт и судостроение -
- Модель одноместной байдарки "Сирена"
Модель одноместной байдарки "Сирена"
0
1
23
0
0
30
Сообщить о проблеме
Автор
Роберто Дюран
Дата
16.02.2026
Язык
Русский
Состав
В состав работы входят 3Д модели всех деталей одноместной байдарки "Сирена", а также схемы--картинки к ней, взятые из интернет
Софт
Inventor 2016
Как открыть?
Отзывов пока нет
Содержимое архива
-
1-ахтерштевень(корма).ipt
-
1-шпангоут(носовой).ipt
-
2-шпангоут(носовой2).ipt
-
3-шпангоут(средний).ipt
-
4-шпангоут(задний2).ipt
-
5-шпангоут(задний).ipt
-
12-форштевень(нос).ipt
-
-
-
-
-
-
-
-
-
Замок кильсона1.ipt
-
Замок кильсона2.ipt
-
Кильсон(правый).ipt
-
Кильсон(правый)_ЗЕРКАЛО.ipt
-
Кильсон (средний).ipt
-
Крепление кильсона(среднего) к ахтерштевню.ipt
-
Крепление кильсона(среднего) к форштевню.ipt
-
Крепление кильсона к ахтерштевню.ipt
-
Крепление кильсона к ахтерштевню_ЗЕРКАЛО.ipt
-
Крепление кильсона к форштевню.ipt
-
Крепление кильсона к форштевню_ЗЕРКАЛО.ipt
-
Крепление кильсона к шпангоуту1.ipt
-
Крепление кильсона к шпангоуту2.ipt
-
Крепление кильсона к шпангоуту2_ЗЕРКАЛО.ipt
-
Крепление кильсона к шпангоуту3.ipt
-
Крепление кильсона к шпангоуту3_ЗЕРКАЛО.ipt
-
Крепление кильсона к шпангоуту4.ipt
-
Крепление кильсона к шпангоуту4_ЗЕРКАЛО.ipt
-
Крепление кильсона к шпангоуту5.ipt
-
Крепление кильсона к шпангоуту5_ЗЕРКАЛО.ipt
-
Крепление кильсона к шпангоуту6.ipt
-
Крепление кильсона к шпангоуту6_ЗЕРКАЛО.ipt
-
Крепление мидельвейса к ахтерштевню.ipt
-
Крепление мидельвейса к форштевню.ipt
-
Крепление мидельвейса к шпангоуту2.1.ipt
-
Крепление мидельвейса к шпангоуту2.1_ЗЕРКАЛО.ipt
-
Крепление мидельвейса к шпангоуту2.ipt
-
Крепление мидельвейса к шпангоуту2_ЗЕРКАЛО.ipt
-
Крепление мидельвейса к шпангоуту3.ipt
-
Крепление мидельвейса к шпангоуту3_ЗЕРКАЛО.ipt
-
Крепление мидельвейса к шпангоуту4.ipt
-
Крепление мидельвейса к шпангоуту4_ЗЕРКАЛО.ipt
-
Крепление мидельвейса к шпангоуту5.ipt
-
Крепление мидельвейса к шпангоуту5_ЗЕРКАЛО.ipt
-
Крепление мидельвейса к шпангоуту6.ipt
-
Крепление мидельвейса к шпангоуту6_ЗЕРКАЛО.ipt
-
Крепление ножки столика.ipt
-
Крепление ножки столика2.ipt
-
Крепление привального бруса3.1.ipt
-
Крепление привального бруса3.1_ЗЕРКАЛО.ipt
-
Крепление привального бруса3.2.ipt
-
Крепление привального бруса3.2_ЗЕРКАЛО.ipt
-
Крепление привального бруса3.3.ipt
-
Крепление привального бруса3.3_ЗЕРКАЛО.ipt
-
Крепление привального бруса3.4.ipt
-
Крепление привального бруса3.4_ЗЕРКАЛО.ipt
-
Крепление привального бруса3.ipt
-
Крепление привального бруса3_ЗЕРКАЛО.ipt
-
Крепление привального бруса к ахтерштевню.ipt
-
Крепление привального бруса к ахтерштевню_ЗЕРКАЛО.ipt
-
Крепление привального бруса к форштевню.ipt
-
Крепление привального бруса к форштевню_ЗЕРКАЛО.ipt
-
Крепление стрингера к ахтерштевню1.ipt
-
Крепление стрингера к ахтерштевню1_ЗЕРКАЛО.ipt
-
Крепление стрингера к ахтерштевню2.ipt
-
Крепление стрингера к ахтерштевню2_ЗЕРКАЛО.ipt
-
Крепление стрингера к форштевню1.ipt
-
Крепление стрингера к форштевню1_ЗЕРКАЛО.ipt
-
Крепление стрингера к форштевню2.ipt
-
Крепление стрингера к форштевню2_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам1.1.ipt
-
Крепление стрингеров к шпангоутам1.1_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам1.2.ipt
-
Крепление стрингеров к шпангоутам1.2_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам2.1.ipt
-
Крепление стрингеров к шпангоутам2.1_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам2.2.ipt
-
Крепление стрингеров к шпангоутам2.2_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам2.ipt
-
Крепление стрингеров к шпангоутам2_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам3.1.ipt
-
Крепление стрингеров к шпангоутам3.1_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам3.2.ipt
-
Крепление стрингеров к шпангоутам3.2_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам4.1.ipt
-
Крепление стрингеров к шпангоутам4.1_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам4.2.ipt
-
Крепление стрингеров к шпангоутам4.2_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам5.1.1.ipt
-
Крепление стрингеров к шпангоутам5.1.1_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам5.1.2.ipt
-
Крепление стрингеров к шпангоутам5.1.2_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам5.1.ipt
-
Крепление стрингеров к шпангоутам5.1_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам5.2.ipt
-
Крепление стрингеров к шпангоутам5.2_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам6.1.ipt
-
Крепление стрингеров к шпангоутам6.1_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам6.2.ipt
-
Крепление стрингеров к шпангоутам6.2_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам7.2.ipt
-
Крепление стрингеров к шпангоутам7.2_ЗЕРКАЛО.ipt
-
Крепление стрингеров к шпангоутам8.1.ipt
-
Крепление стрингеров к шпангоутам8.1_ЗЕРКАЛО.ipt
-
Крепление фальшборта1.ipt
-
Крепление фальшборта2.ipt
-
Крепление фальшборта3.ipt
-
Крепление фальшборта к фпангоуту1.ipt
-
Крепление фальшборта к шпангоуту2.ipt
-
Крепление фальшборта к шпангоуту2_ЗЕРКАЛО.ipt
-
Мидельвейс кормовой.ipt
-
Мидельвейс кормовой1.ipt
-
Мидельвейс носовой.ipt
-
Мидельвейс носовой1.ipt
-
Ножка столика1.ipt
-
Ножка столика2.ipt
-
Ножка столика3.ipt
-
Ножка столика4.ipt
-
Ножка стула(крпление).ipt
-
Ножка стула(крпление)2.ipt
-
Привальный брус.ipt
-
Привальный брус_ЗЕРКАЛО.ipt
-
Сидение.ipt
-
Сидение 1.ipt
-
Сидение2.ipt
-
Сидение3.ipt
-
Сидение4.ipt
-
Сирена.iam
-
-
Сирена.stp
-
Соединение кильсона носового.ipt
-
Соединение кильсона носового6.ipt
-
Соединение кильсона носового7.ipt
-
Соединение кильсона носового8.ipt
-
Соединение кильсона носового9.ipt
-
Соединение кильсона носового10.ipt
-
Столик.iam
-
Стрингер1.ipt
-
Стрингер1_ЗЕРКАЛО.ipt
-
Стрингер2.ipt
-
Стрингер2_ЗЕРКАЛО.ipt
-
Стульчик.iam
-
Фальшботр1.ipt
-
Фальшботр2.ipt
-
Фальшботр2_ЗЕРКАЛО.ipt
-
Фальшботр3.ipt
-
Фиксатор пластиковый.ipt
-
-
