Схемы расположений датчиков, контроллеров и общая архитектура систем учёта топлива на судах. Монтажные чертежи. Спец-ций нет!!!
- Главная -
- Чертежи -
- Транспорт -
- Водный транспорт и судостроение -
- Оборудование судов системами СУТ (Система учёта топлива)
Оборудование судов системами СУТ (Система учёта топлива)
0
1
73
0
0
60
Сообщить о проблеме
Автор
Ivan-Chaj
Дата
27.06.2023
Язык
Русский
Состав
ВО, СБ, Г3
Софт
КОМПАС-3D 13
Как открыть?
Отзывов пока нет
Содержимое архива
-

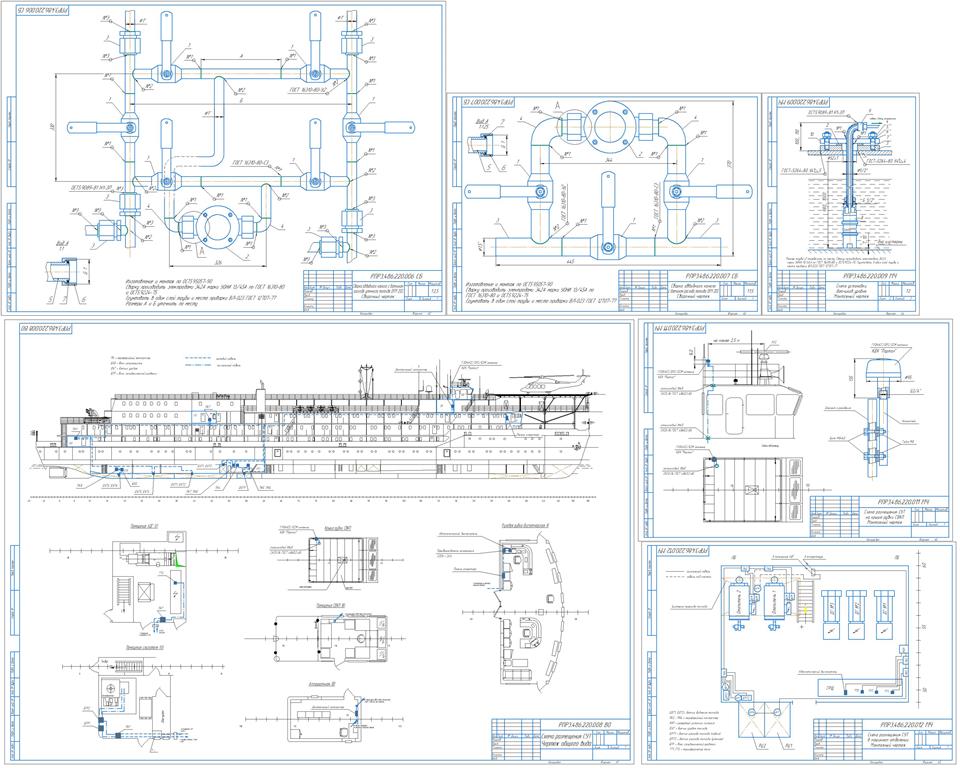

ДУТ.cdw
-
ДУТгдст2.cdw
-
Общее расположение СУТ на судне.cdw
-
Расположение МО.cdw
-
Расположение на крыше СВКП.cdw
-
Сборка канала утечного.cdw
-
Сборка обводного канала подачи.cdw
-
Схема 1.cdw
-
Схема2.cdw
-
Установка ДРТ в топливную сист.cdw
-
Фланец.cdw
-
Фланец ответный.cdw
-
расположение на танках.cdw
