Общий вин монитора носовой части рамы грунтозаборного устройства Ц480Д.08.03.01.00СБ

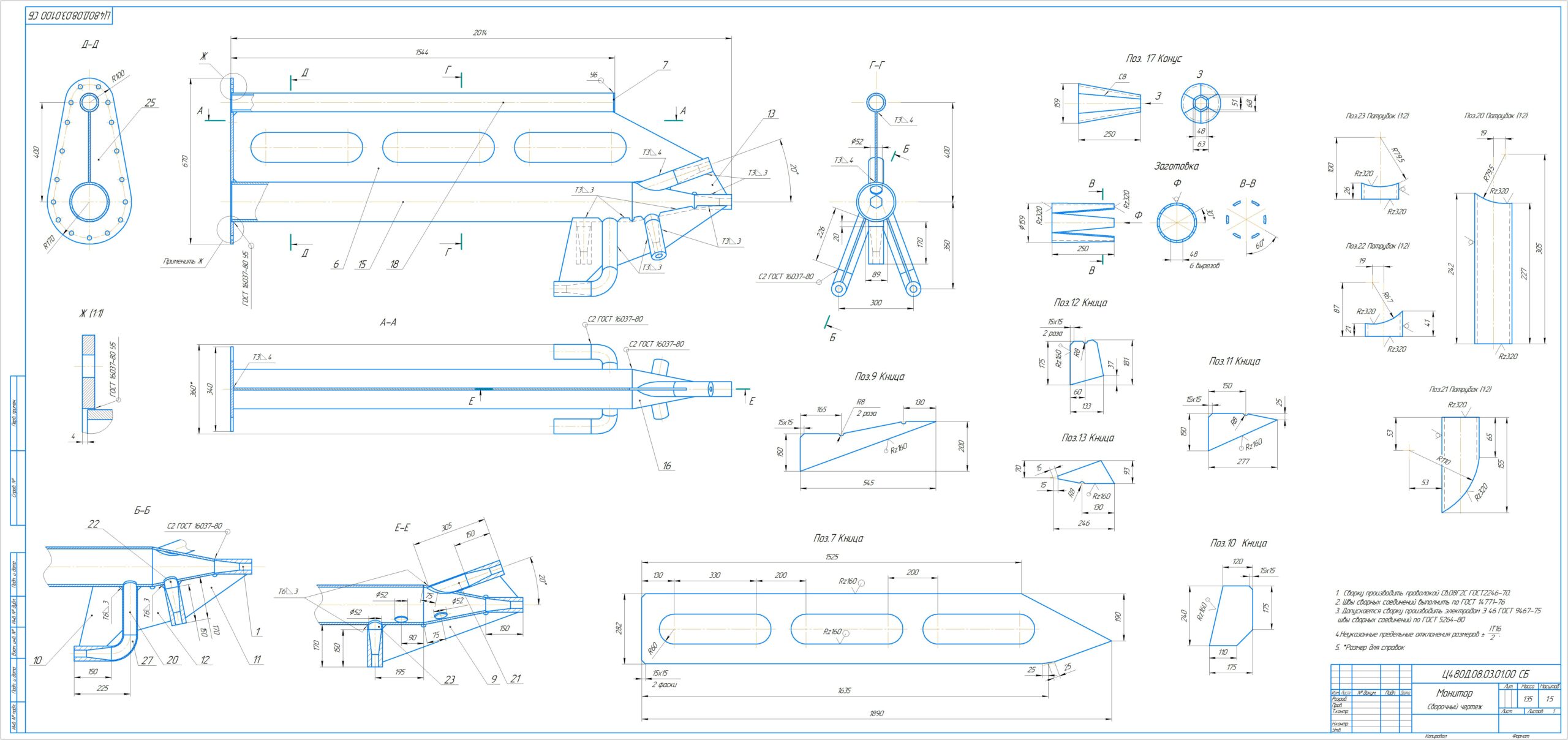

Общий вид монитора носовой части рамы грунтозаборного устройства Ц480Д.08.03.01.00, длинной 2014мм , с диаметром размывочных сопел 60мм, предназначен для размыва легких грунтов напором воды установки гидроразмыва. Монитор выполнен из стали Ст3.

Состав: Вид общий (ВО), Спецификация

Софт: КОМПАС-3D 19

Файлы:
МОНИТОР/
МОНИТОР/Ц480Д.08.03.01.00 МОНИТОР СПЕЦИФИКАЦИЯ.cdw
МОНИТОР/Ц480Д.08.03.01.00 СБ МОНИТОР.cdw
