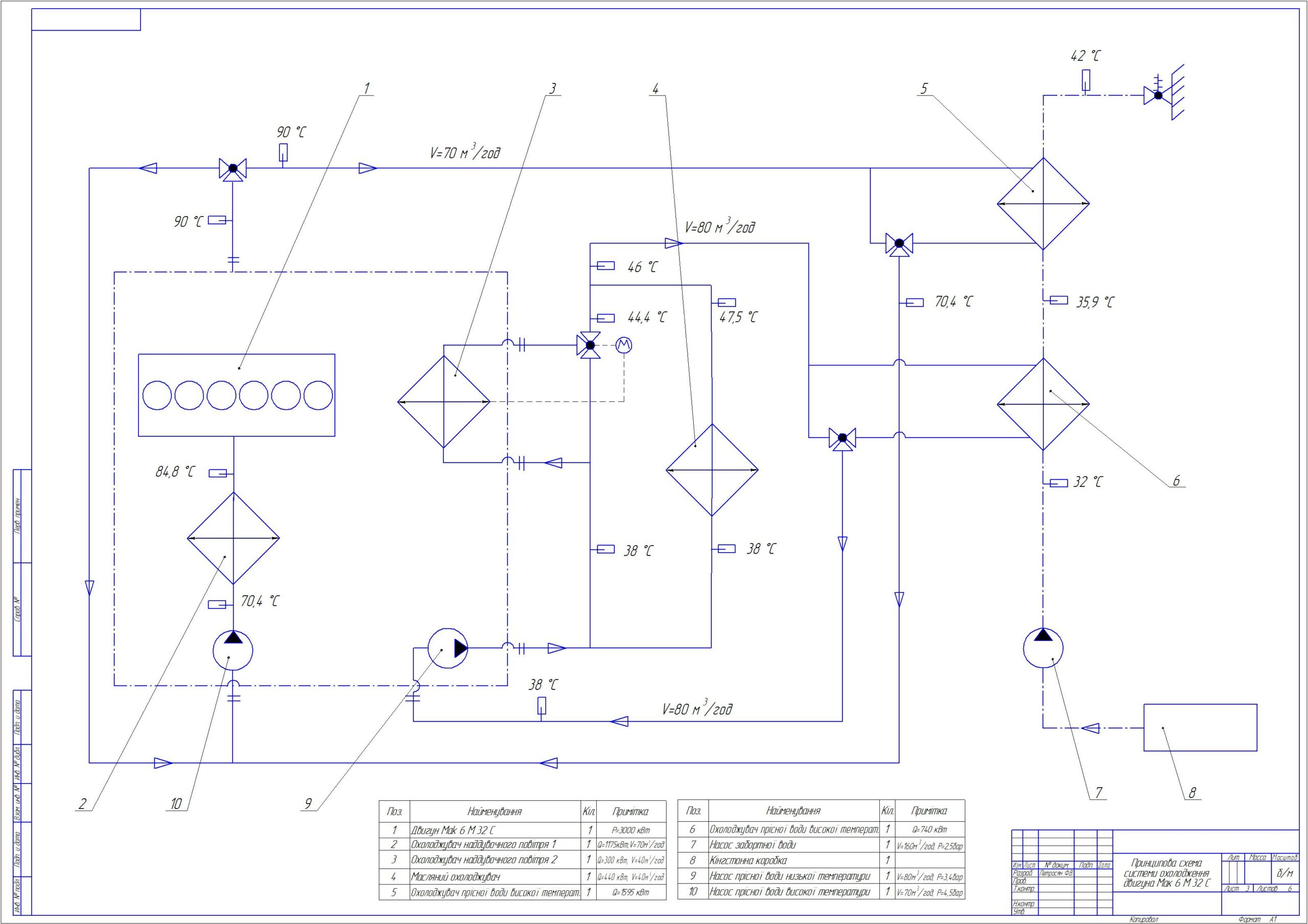

Принципиальная схема системы охлаждения судового двигателя Mak 6 M 32 C

Принципиальная схема системы охлаждения судового двигателя Mak 6 M 32 C.
Для представления принципа роботы системы охлаждения дизельного судового двигателя и его составных частей.
Система охлаждения двигателя Mak 6 M 32 C состоит из двух замкнутых контуров пресной воды и контура забортной воды (которая через водо-водяные холодильники охлаждает замкнутые контуры).
Составные части:
1 - Двигатель Мак 6 М 32 С;
2, 3 – охладители нагнетающего воздуха;
4 – маслоохладители; 5, 6 – охладители престной воды высокой и низкой температуры; 7 – насос забортной воды; 8 – кингстонная коробка; 9, 10 – насосы пресной воды низкой и высокой температуры.
