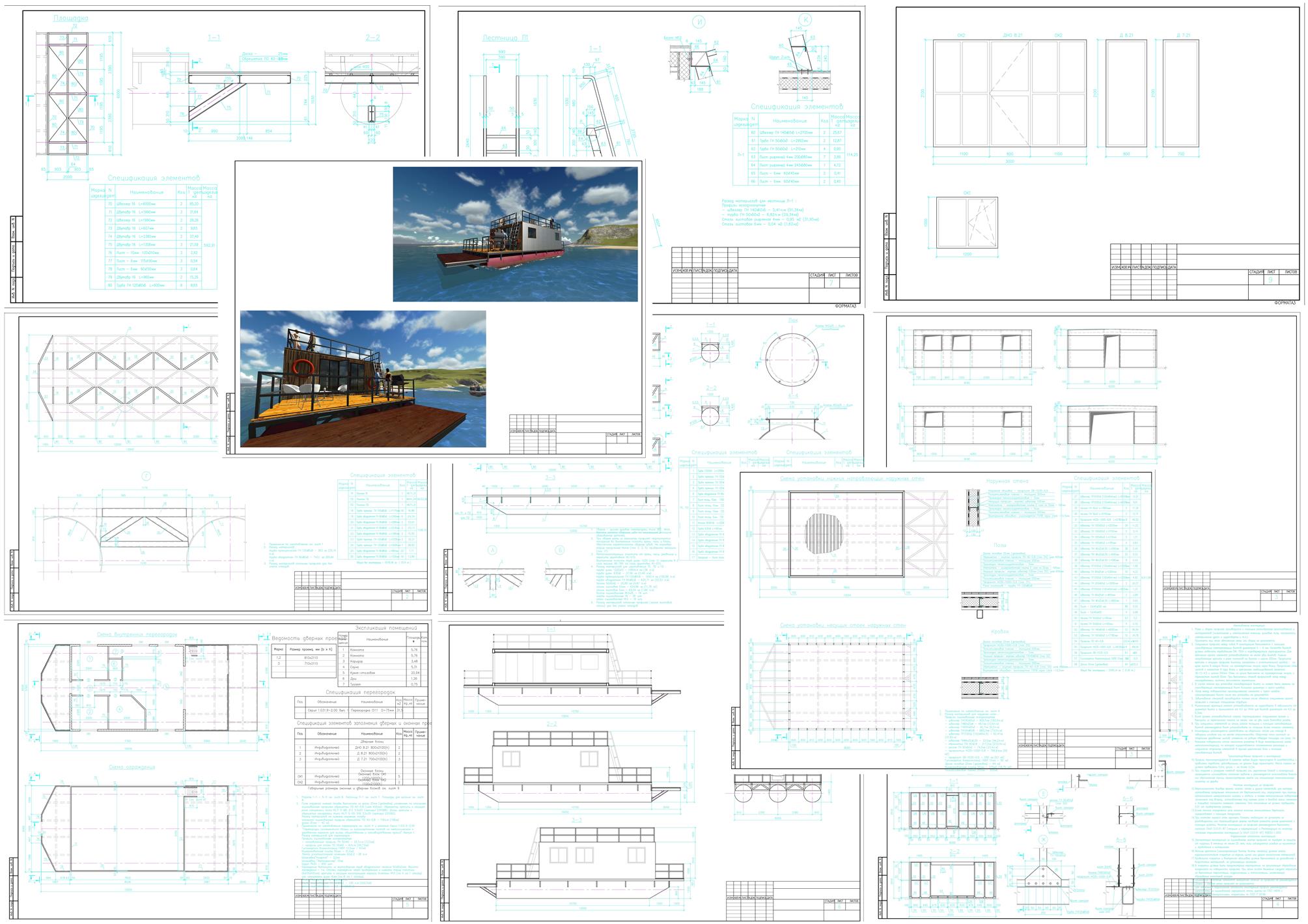

Проект плавающей дачи. Габариты с мостиками и аппарелью - 15мх6м. В состав проекта входят: план внутренних помещений с экспликацией, план и схема ограждений верхней палубы, ведомость дверных проёмов, разрезы и спецификация перегородок, спецификация заполнения дверных и оконных проёмов, схемы устройства каркасов платформы аппарели и надстройки судна со спецификациями элементов, схема устройство трапа, общий вид.
- Главная -
- Чертежи -
- Транспорт -
- Водный транспорт и судостроение -
- Проект плавдачи (ботхаус)
Проект плавдачи (ботхаус)
0
49
1158
3
0
50
Сообщить о проблеме
Автор
Вольдемар
Этот
Дата
30.06.2017
Язык
Русский
Состав
СБ,Спецификация,ВО,
Софт
AutoCAD 2012
Как открыть?
Содержимое архива
-
ботхаус
-
-
-
Плавдача с баней 1.dwg
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
