МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
федеральное государственное автономное образовательное учреждение
высшего профессионального образования
«Северный (Арктический) федеральный университет имени М.В. Ломоносова»
филиал в г. Северодвинске Архангельской области
КУРСОВОЙ ПРОЕКТ
По дисциплине: Корпусные конструкции подводной лодки
На тему: Проектирование корпусных конструкций подводной лодки
1. Исходные данные
№ варианта r,м глубина погружения L/D
7 4,25 350 2
СОДЕРЖАНИЕ
1. Исходные данные 2
2. Проектировочный расчёт элементов основного цилиндрического корпуса П.Л. 2
2.1. Нагрузки на основной корпус (ОК) 2
2.2. Нормы допускаемых напряжений и предел текучести материала ОК 2
2.3. Оболочка О.К . 3
2.4. Шпангоут ОК 6
2.5. Проверка прочности спроектированной конструкции 10
2.6. Проверка устойчивости спроектированной конструкции 13
3. Проектировочный расчет элементов плоской межотсечной переборки 15
3.1. Горизонтальная и вертикальная шпации 15
3.2. Полотнище переборки 18
3.3. Вертикальные стойки 18
3.4. Горизонтальные ребра жесткости 21
4. Проектировочный расчёт элементов платформы 24
4.1. Настил 24
4.2. Продольная и поперечная шпация 25
4.3. Продольные рёбра жёсткости 26
4.4. Бимсы 27
5. Проектировочный расчёт элементов междубортной прочной цистерны 30
5.1. Наружная обшивка 30
5.2. Продольные рёбра жёсткости 31
5.3. Поперечные рёбра жёсткости на бракетах 34
6. Заключение. 37
7. Список литературы 38

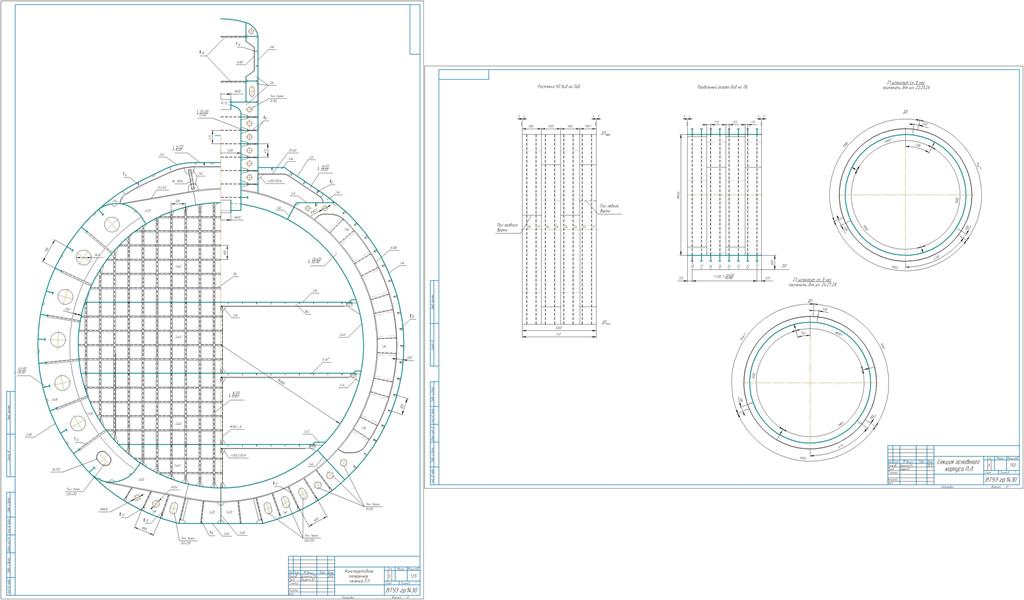

Чертеж А1 переборки ПЛ, чертеж А1 секции ПЛ, пояснительная записка
