Проектирование рулевого устройства сухогрузного судна длинной 99 метров.

Санкт-Петербургский государственный морской технический университет
Кафедра конструкции и технической эксплуатации судов
Курсовой проект по дисциплине "Судовые устройства"
На тему: "Расчет рулевого устройства"
2020

Исходные данные: Тип судна - сухогруз, Длинна судна - 99м, Ширина судна - 16,2м, Осадка судна - 5,7м, Высота борта - 7,75м, Диаметр винта - 3,27м, Коэф. общей полноты - 0,69, Скорость - 15уз., Адмиралтейский коэф. - 340, Дисковое отношение - 0,667, Шаговое отношение - 0,731, Частота вращения винта - 185об/мин., Типу руля - полубалансирный полуподвисной с одной опорой на кронштейн, Тип крепления руля и баллера - коническое б/ш.

СОДЕРЖАНИЕ
1 Главные размерения судна 3
2 Параметры гребного винта 3
3 Построение шкалы теоретических шпангоутов 3
4 Компоновка схемы общего расположения 4
5 Определение геометрических характеристик руля 7
6 Компановка винторулевого комплекса 8
7 Выбор профиля пера руля 10
8 Прочностной расчет элементов рулевого устройства 11
9 Расчет параметров циркуляции 29
10 Проверка эффективности рулевого устройства 36
Литература 40

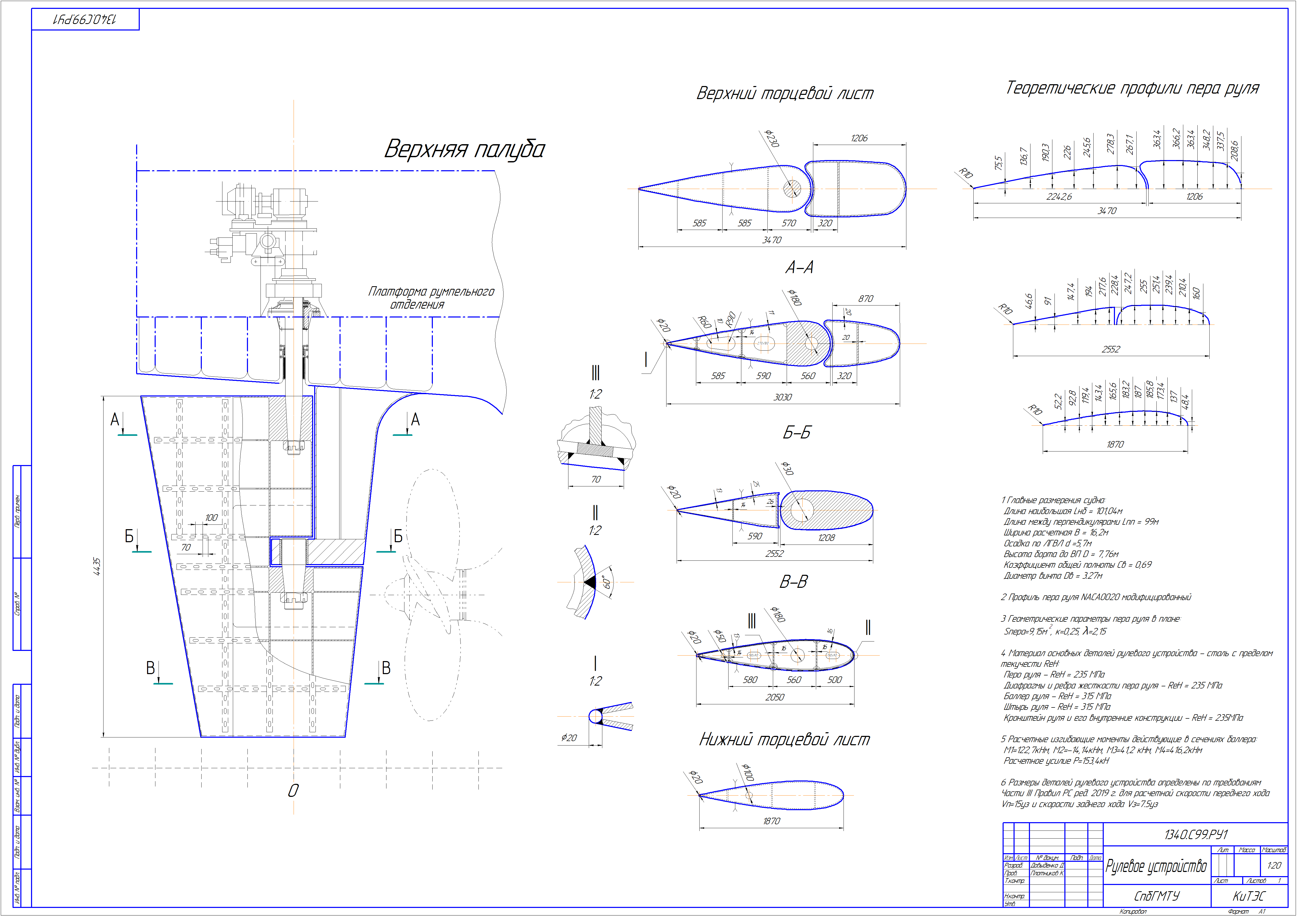

Состав: Чертеж рулевого устройства Язык документа

Софт: КОМПАС-3D 16

Файлы:
РУ.1340.С.99.cdw
Записка_по_РУ.docx
