Проектирование судового котла по прототипу КВ 35/25

Дальневосточный федеральный университет
Кафедра судовой энергетики и автоматики
Курсовой проект по дисциплине " Судовые турбины и парогенераторы"
На тему "Проектирование судового котла"
Владивосток 2017

Тепловой расчет котла выполняется поверочным методом, целью которого является оценка возможности работы и эффективности заданного котла в целом и отдельных его компонентов при переводе на сжигание нового топлива.
Тепловой расчет котла включает ряд этапов: расчеты с топливом, расчет объемов и тепловосприятии воздуха и продуктов сгорания, определение расхода топлива, расчет топки, распределение тепловосприятии по элементам конвективной шахты, водяного экономайзера или воздухоподогревателя.
Котлы паровые вспомогательные водотрубные (КВ 35/25) с естественной циркуляцией для танкеров типа «Крым» эксплуатируются с 1975 года, но в настоящее время не производятся.
Корпус котла имеет двухслойный каркас в котором для исключения вибрации трубный пучок разделен в средней части гребёнкой. Для поддержания котла в горячем резерве в водяном коллекторе предусмотрен паровой водоподогреватель. Также в котле предусмотрены одноходовой газовый воздухоподогреватель, у которого имеется продольная перегородка для устранения автоколебаний и сажеобдувочные устройства с дистанционным автоматическим управлением. Пароперегреватель отсутствует. Топочное устройство состоит из 4х паромеханических форсунок.
Технические характеристики:
Номинальная производительность: 35 т/ч;
Давление в паровом коллекторе: 2,7 МПа;
Температура питательной воды: 60 С;
КПД котла: 85 %
В работе содержится:
1.Введение. 3
2.Техническая характеристика и описание конструкции котла. 4
3.Топливо и его состав. 5
4.Определение характеристик продуктов сгорания. 6
5.Предварительный тепловой баланс и определение расхода топлива. 10
6.Расчёт теплообмена в топке. 13
7. Конструктивный расчёт парообразующего притопочного пучка. 18
8. Конструктивный расчёт экономайзера. 22
9. Проверочный расчёт экономайзера. 26
10. Конструктивный расчёт воздухоподогревателя. 28
11. Определение невязки теплового баланса котла. 35
Заключение. 36
Список используемой литературы. 37

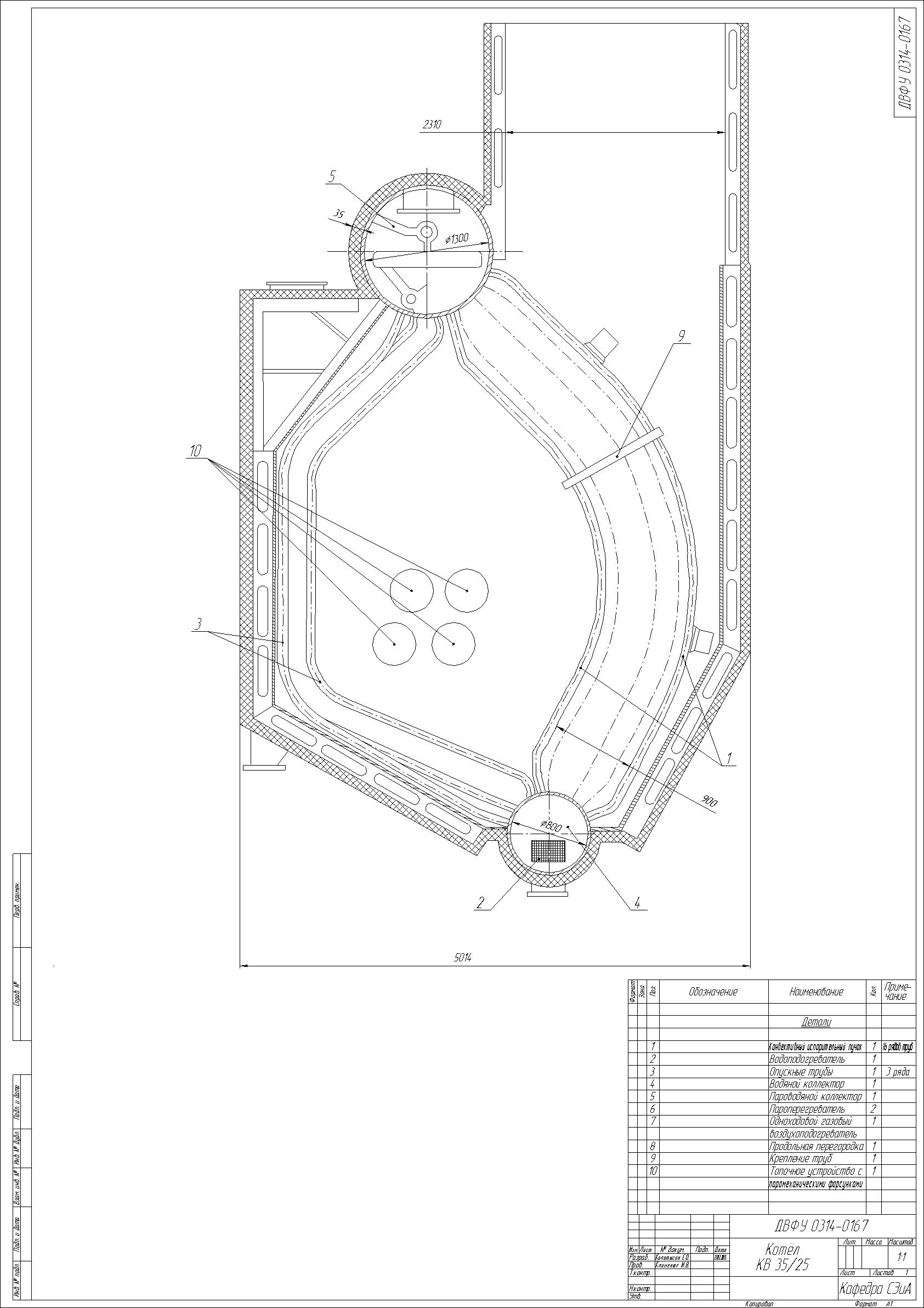

Состав: Пояснительная записка (ПЗ); Расчёт в MathCad и Excel; Сборочный чертеж котла. Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:
Котёл КВ 3525.pdf
Курсачик.docx
Книга1.xlsx
Курсовая работа.xmcd
Котёл КВ 3525.cdw
