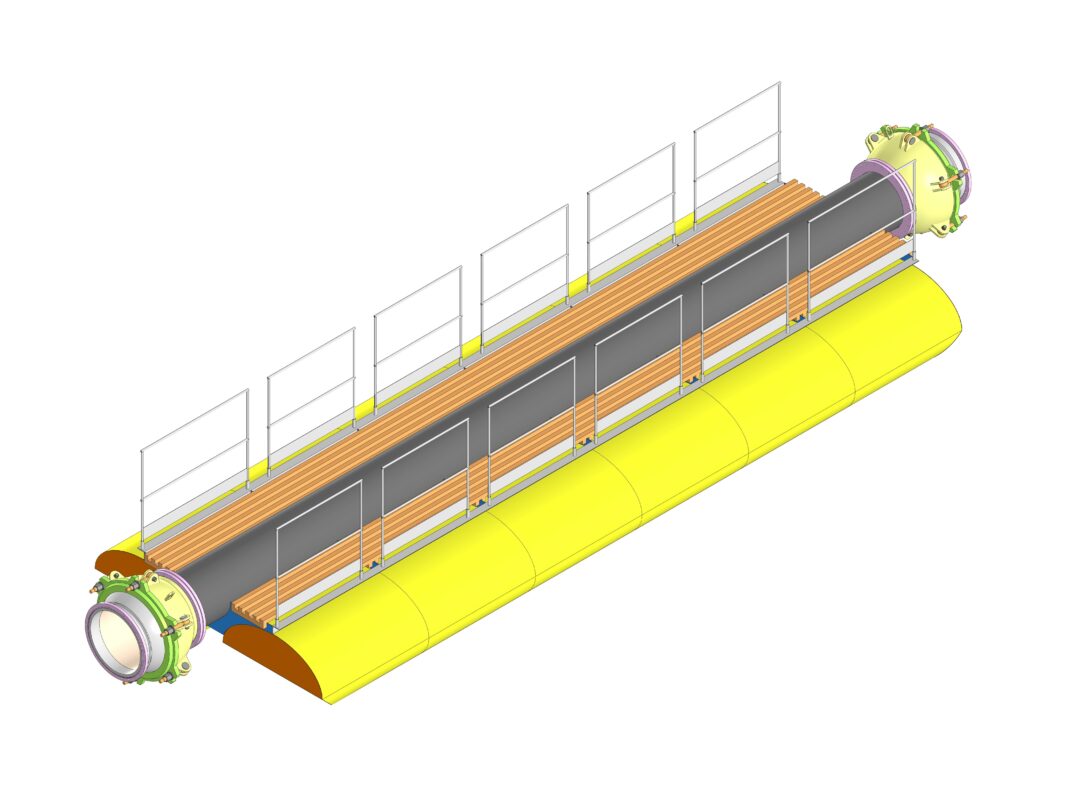

Промежуточный понтон плавучего пульпопровода Ду=630мм, предназначен для перемещения пульпы от землесосного снаряда до карты намыва. Изготовлен из листовой стали методом вальцовки, марка стали 09Г2С. Диаметр всасывающего трубопровода 630мм. Применяется на земснарядах типа 180-60, 300-40, 300-40М. На понтон устанавливается леерное ограждение и деревянный трап.
Габаритные размеры:
Длина сигар - 9000мм
Высота - 900мм
Ширина 3200мм
