Расчет и анализ показателей пропульсивного комплекса судна

ВГУВТ
кафедра СЭУ
Курсовой проект по дисциплине " Теория устройства судна"
На тему "Расчет и анализ показателей пропульсивного комплекса судна"

Нижний Новгород 2017

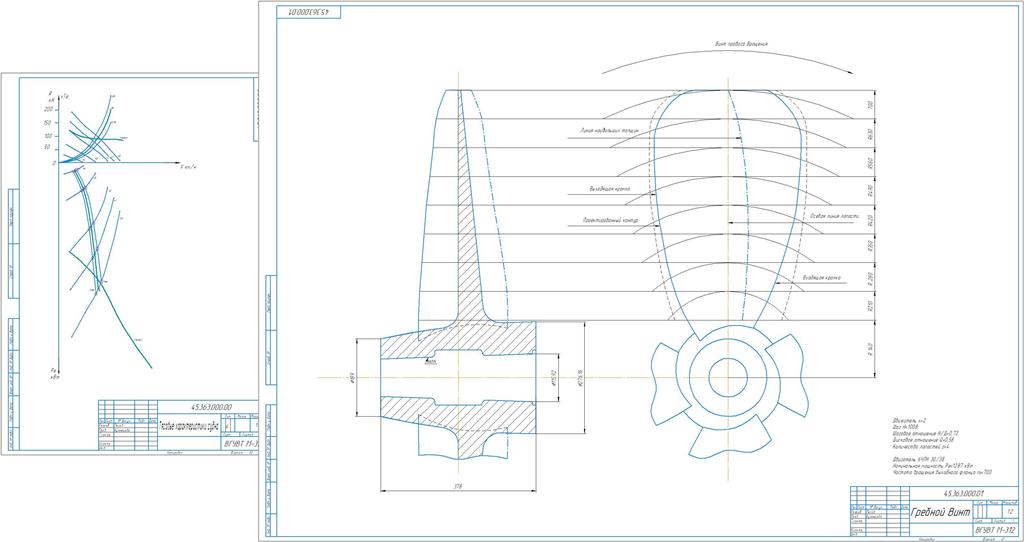

курсовая Гребной винт, чертеж винта, диаметр ступици 276мм , радиус винта 400мм Разработка винта

Содержание
Введение 3
1. Расчет сопротивления движению судна 4
2. Проектировочный расчет винтовых движителей 6
2.1 Расчет элементов движительного комплекса при выборе главных двигателей 6
2.2 Расчет элементов движительного комплекса обеспечивающих наиболее эффективное использование мощности главного двигателя. 9
3. Расчет ходовых или тяговых характеристик судна 12
3.1 Расчет ограничительной характеристики двигателя 12
3.2 Расчет динамических характеристик винтовых движителей 14
3.3 Расчет ходовых характеристик судна 15
4. Разработка теоретического чертежа гребного винта 18
4.1 Построение спрямленного контура лопасти 18
4.2 Построение проекций лопасти гребного винта 18
Литература 21

Исходные данные по судну
Тип судна Грузовое
Длина по КВЛ L, м 138
Ширина по КВЛ B, м 142,5
Осадка по КВЛ Т, м 3,5
Коэффициент полноты водоизмещения δ 0,888
Водоизмещение объемное V,м^3 5000
Скорость хода V, км/ч 20,5
Количество винтов х 2
Форма кормы Обычная

Состав: Винт гребной, Вид общий (ВО) Пояснительная записка, Расчет винта, Курсовая ТУС Язык документа

Софт: КОМПАС-3D 14

Каталог / Транспорт / Водный транспорт и судостроение / Расчет и анализ показателей пропульсивного комплекса судна

Просмотр файлов
ТУС\kursovaya.docx
ТУС\Винт.cdw
ТУС\Khodovye_kharakteristiki_sudna.cdw
