Шламовая цистерна

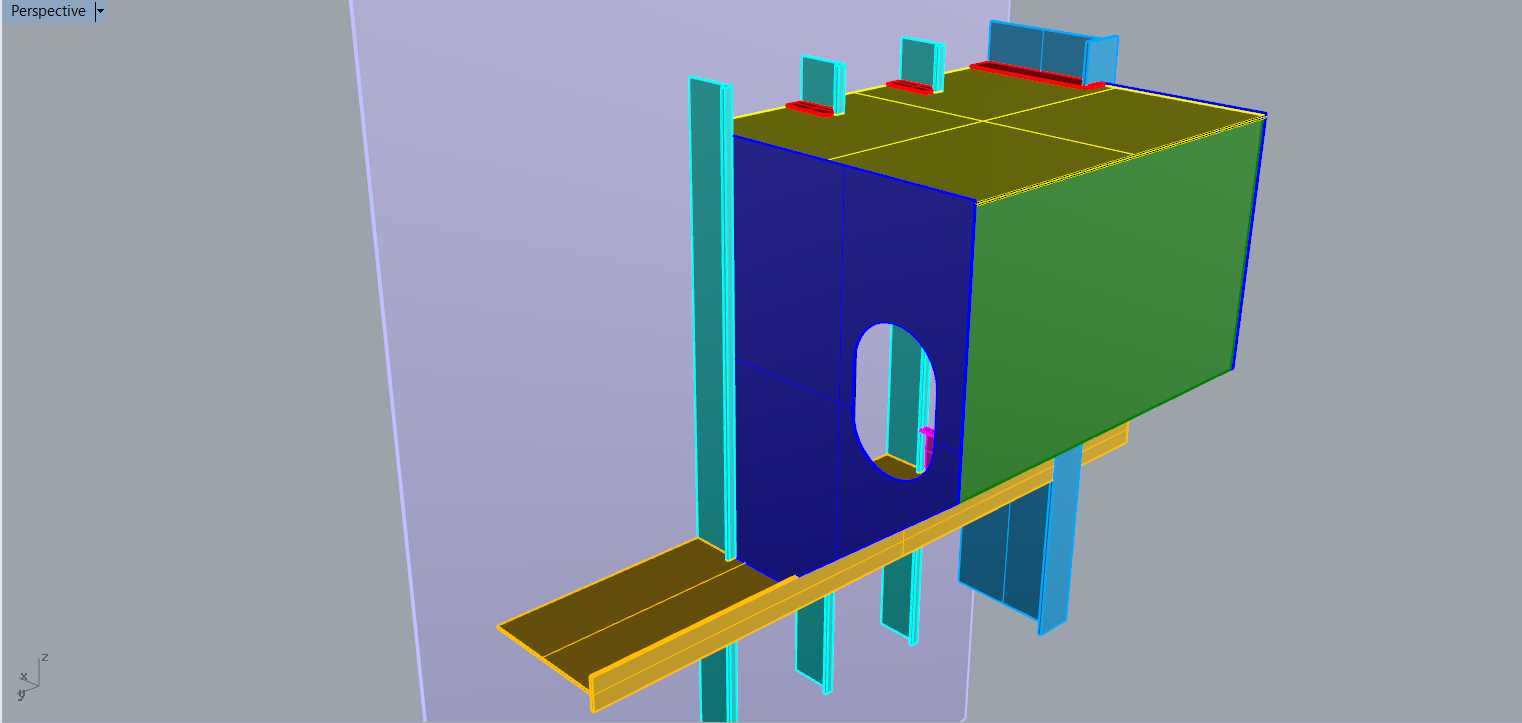

Шламовая корпусная цистерна рыболовного траулера проекта 833. Расположена в машинном отделении и предназначена для отвода шлама из топливных и масляных сепараторов. Цистерна выполнена из стальных листов с подкрепляющими их изнутри ребрами жесткости. Цистерна расположена по правому борту. Толщина листов обшивки и ребер жесткости - 8 мм. Примерный объем - 3,5 кубических метра, габариты: ДхШхВ 1,8х1,4х1,8.

Состав: 3D сборка Язык документа

Софт: Rhino 5

Просмотр файлов
цистерна шлама.3dm
