Теоретический чертеж и 3D модель швертбота "Лучина"

Калининградский государственный технический университет
Факультет судостроения и энергетики
Кафедра кораблестроения
Калининград, 2016

Прогулочно-туристический швертбот "Лучина".
Главные размерения:
Длина наибольшая 5,700 м;
Длина по КВл 5,084 м;
Ширина по КВл на миделе 1,680 м;
Ширина по КВл габаритная 1,926 м (7 шп);
Ширина габаритная 2,291 м (7 шп);
Высота борта на миделе до палубы 0,992 м;
Высота борта в носу габаритная 1,230 м;
Высота борта в корме габаритная 0,941 м;
Высота габаритная 1,505 м;
Осадка по КВЛ 0,255 м;
Водоизмещение полное в пресной воде (осада по КВл) 0,940 т.

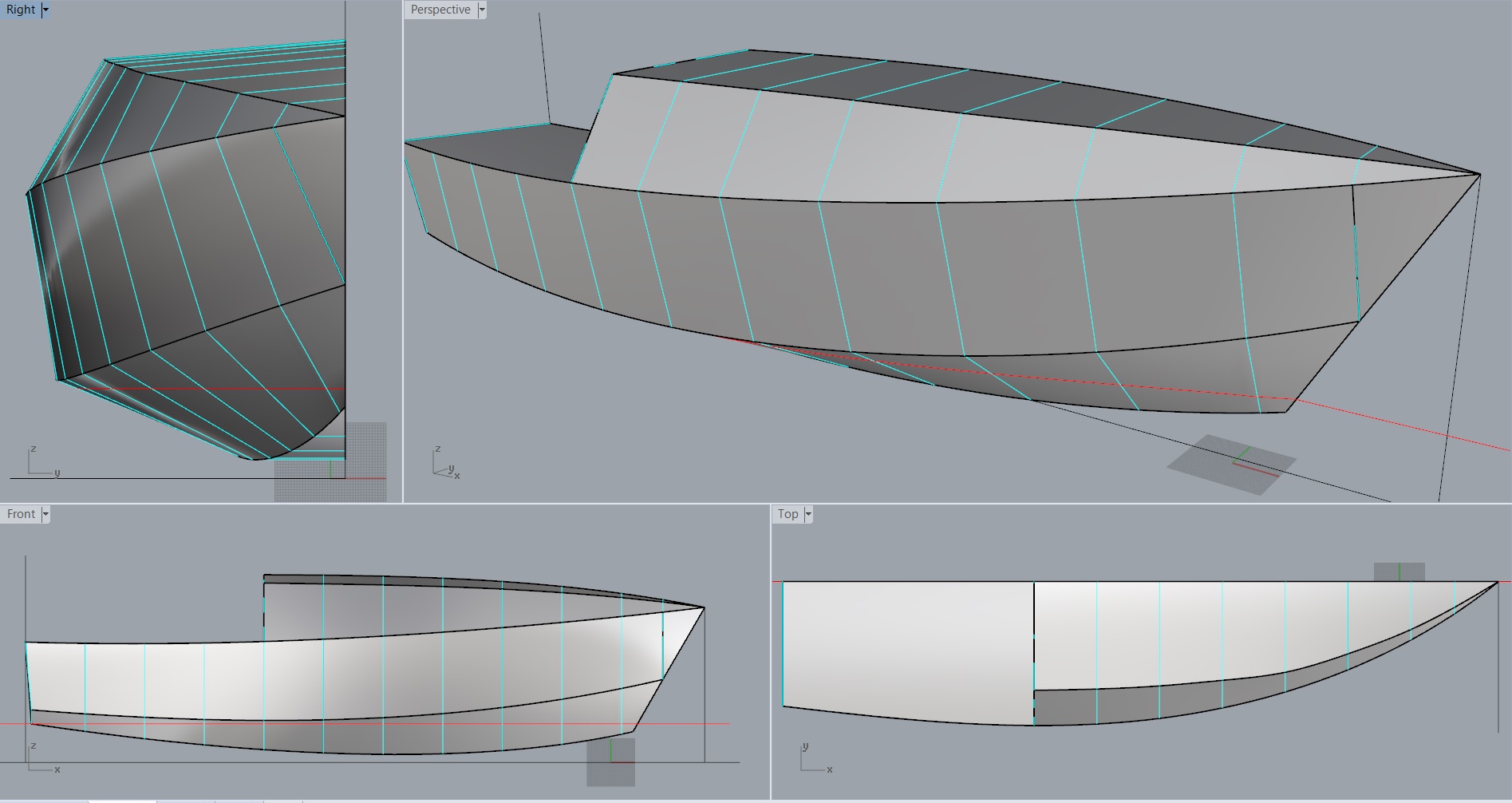

В данной работе выполнена разработка теоретического чертежа парусного швертбота существующего проекта и разработанная на его основе объемная модель наружной обшивки корпуса судна. Результаты работы могут быть использованы в последующих этапах проектирования судна: расчеты по теории корабля, конструкции корпуса судна и т.д.
