Турбокомпрессор ТК-23 судна типа «Оммах»

Херсонский государственный университет
Кафедра технологического образования
Графическая работа на тему : "Проектирование деталей крупногабаритных судов"
Херсон 2014

В данном проекте рассматривается строение турбокомпрессора ТК-23 судна типа «Оммах». Формат А1.

Технічна характеристика
1. Витрата повітря через компресор G= 2,2 кг/с;
2. Ступінь підвищення тиску Пк=2,3;
3. Аддіабатна потужність компресора Nк=233 к.с.;
4. Аддіабатний ККД компресора naд=0,78;

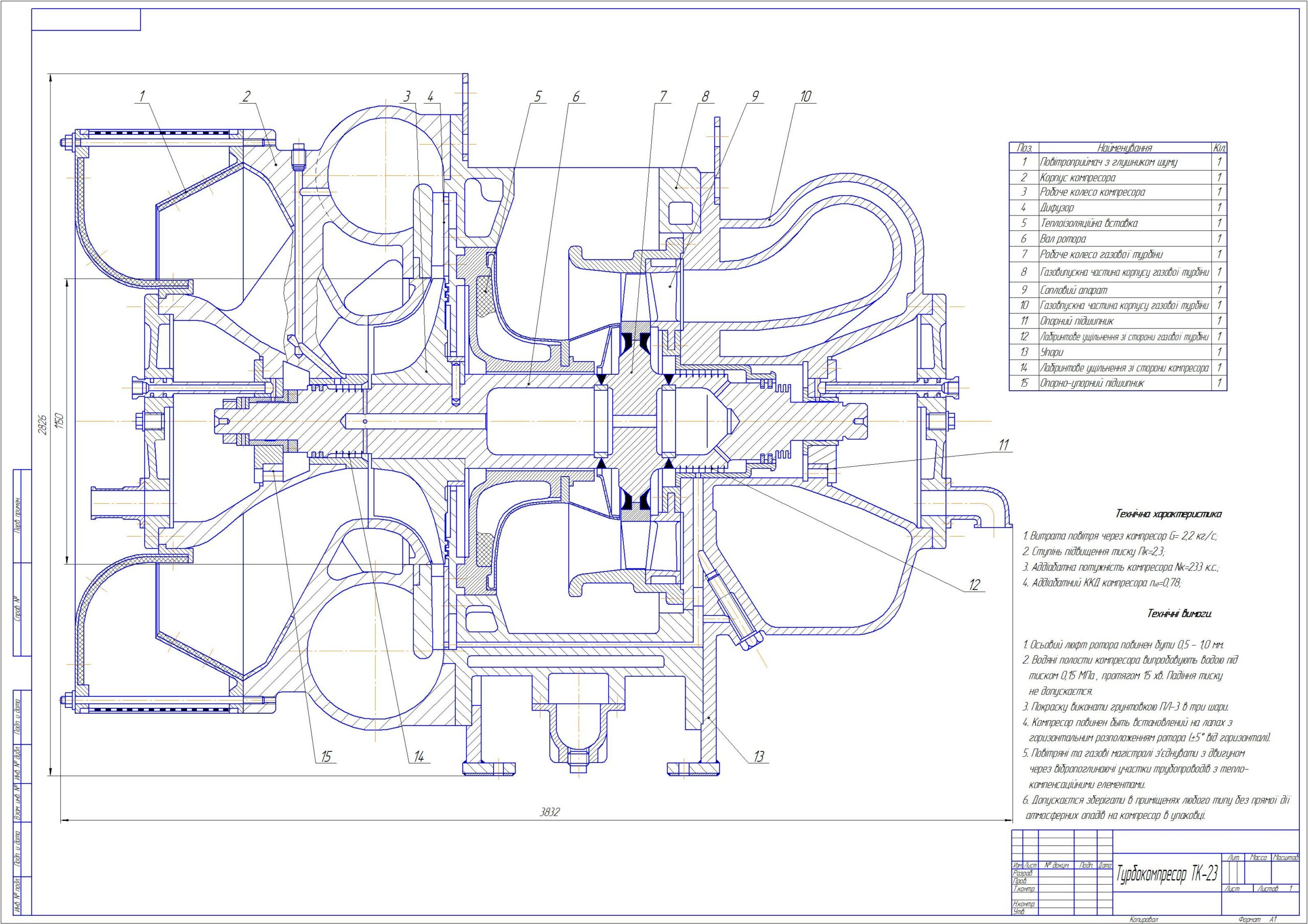

Состав: Продольный разрез

Софт: КОМПАС-3D 14 sp1
