Установка 2х главных двигателей ЯМЗ-238Д на служебно-разъездном судне класса "М2,0 (лед 20)

Проект служебно-разъездного судна класса "М 2,0 (лед 20)". Раздел установки главных двигателей и судовых систем.

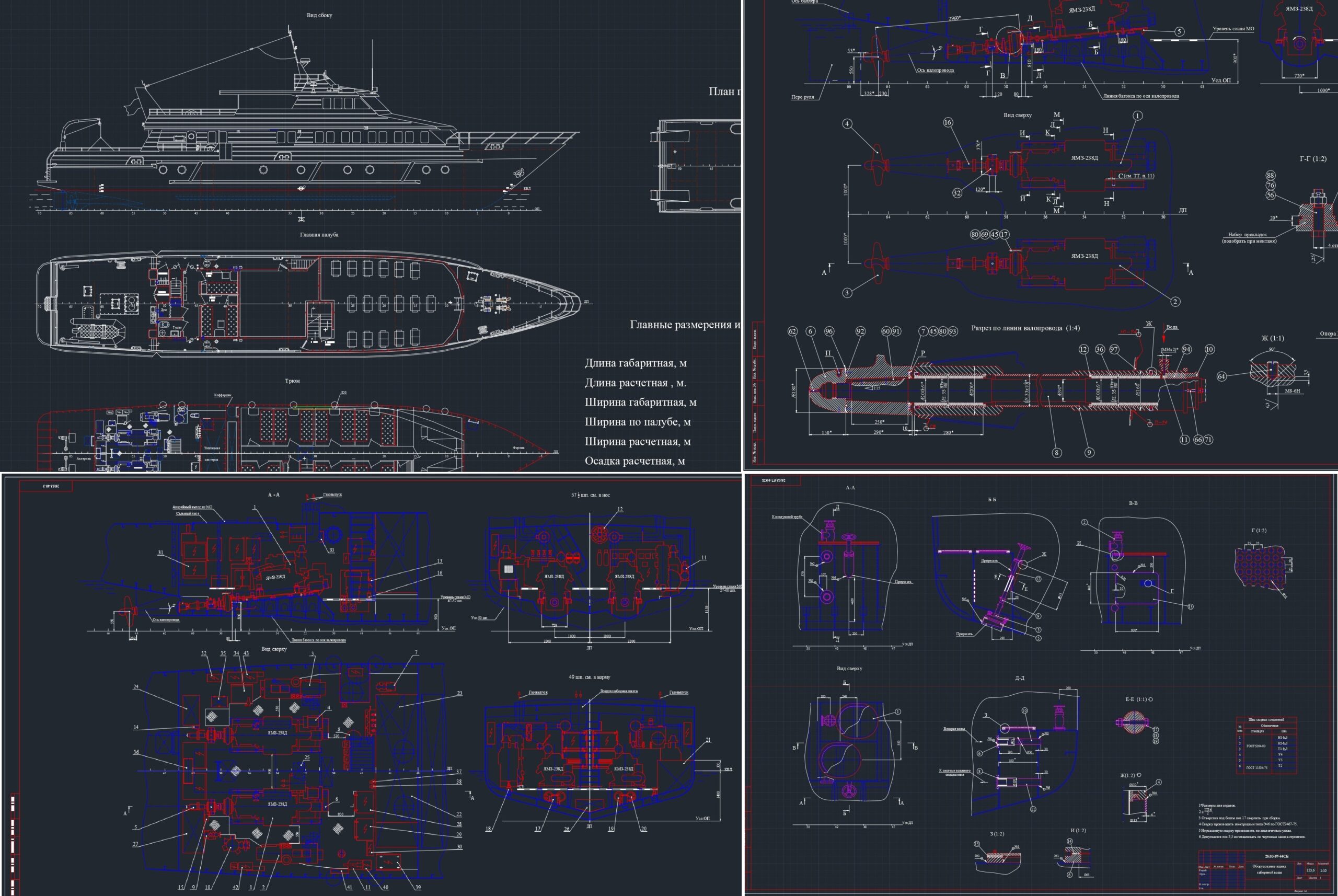

Включает в себя: чертеж общего вида судна; чертежи общего расположения в МО; чертежи установки главных двигателей и валопровода с маршрутными картами и спецификациями; системы топливная, охлаждения, газовыхлопа с маршрутными картами и спецификациями; чертежи забортного ящика и кингстона.

Состав: Вид общий, деталировки, спецификации

Софт: AutoCAD 15

Файлы:

Каталог
Транспорт
Водный транспорт и судостроение
Установка 2х главных двигателей ЯМЗ-238Д на служебно-разъездном судне класса "М2,0 (лед 20)

Главные двигатели и системы/

Главные двигатели и системы/4.jpg

Главные двигатели и системы/Общее по разделу установка главных и вспомогательных энергетич. установок/

Главные двигатели и системы/Общее по разделу установка главных и вспомогательных энергетич. установок/26.03-40-1 Вед. докум..dwg

Главные двигатели и системы/Общее по разделу установка главных и вспомогательных энергетич. установок/26.03-40-3 Расположение в МО.dwg

Главные двигатели и системы/Системы топливная, охлаждения, газовыхлопа, ящик забортной воды, кингстон/

Главные двигатели и системы/Системы топливная, охлаждения, газовыхлопа, ящик забортной воды, кингстон/26.03-57-43 Сист.вод.охл.dwg

Главные двигатели и системы/Системы топливная, охлаждения, газовыхлопа, ящик забортной воды, кингстон/26.03-57-3 Система топливная.doc

Главные двигатели и системы/Системы топливная, охлаждения, газовыхлопа, ящик забортной воды, кингстон/26.03-57-23 Сист.масл..dwg

Главные двигатели и системы/Системы топливная, охлаждения, газовыхлопа, ящик забортной воды, кингстон/26.03-57-5СБ.dwg

Главные двигатели и системы/Системы топливная, охлаждения, газовыхлопа, ящик забортной воды, кингстон/26.03-57-33 Сист.газовып.dwg

Главные двигатели и системы/Системы топливная, охлаждения, газовыхлопа, ящик забортной воды, кингстон/26.03-57-3.Сист.топл..dwg

Главные двигатели и системы/Системы топливная, охлаждения, газовыхлопа, ящик забортной воды, кингстон/26.03-57-55 Установка кингстона.doc

Главные двигатели и системы/Системы топливная, охлаждения, газовыхлопа, ящик забортной воды, кингстон/26.03-57-55СБ Установка кингстонна.dwg

Главные двигатели и системы/Валопровод и установка ГД. Ведомости, чертеж, спецификация/

Главные двигатели и системы/26.03 Общий вид.dwg

Главные двигатели и системы/26.03-42-3 Валопров. и уст. ГД. Ведомости, чертеж, спецификация-Model.pdf
