Якорь пустотелый+ раскрой

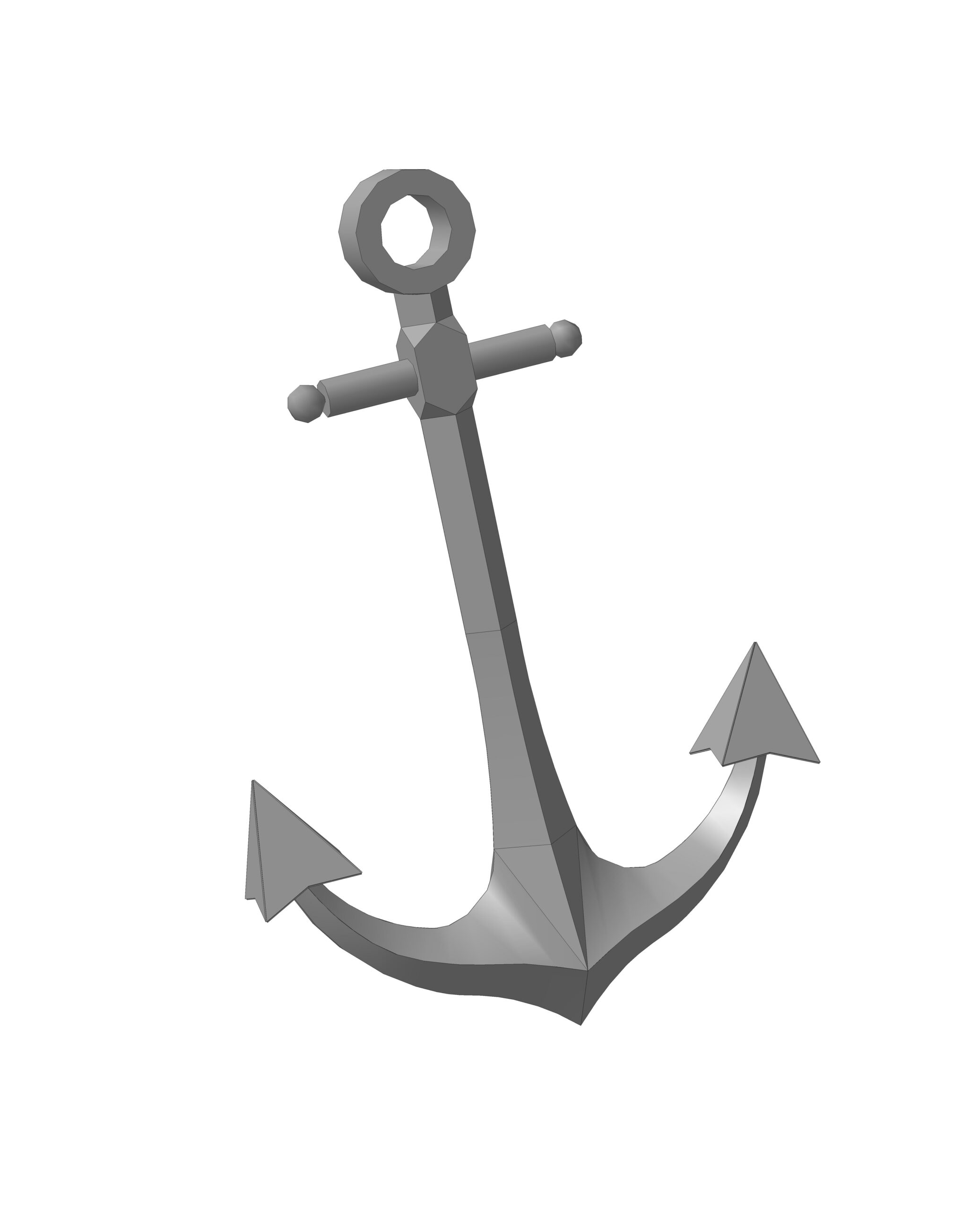

Модель якоря. Делал в железе в подарок другу. На данной модели опробован ручной метод разворачивания криволинейных поверхностей 2-го порядка с грубой апроксимацией. В архиве есть развертки для лазерной резки. якорь сделан из металла 1,2 мм, друг доволен))). на модели отсутствует один рог, но воспроизвести можно по присутствующему.

Состав: Сборка+ детали+ раскрой Язык документа

Софт: КОМПАС-3D 16

Файлы:
Низ 2.m3d
Низ.m3d
ось.m3d
Поверхность бок.m3d
Поверхность верх.m3d
Поверхность низ.m3d
Поверхность ствол.m3d
Якорь.m3d
развертка бок.frw
развертка низ.frw
развертка шток.frw
Развертки.frw
Эскиз.frw
Якорь.m3d.bak
Развертки.dxf
