3D-Сборка ножничного подъемника грузоподъемностью до 2,5 тонн

1
4
59
0
0
250

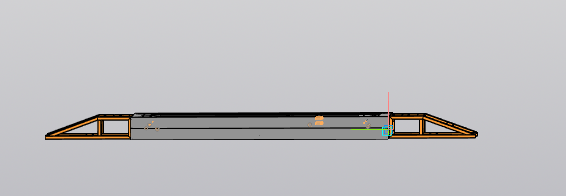

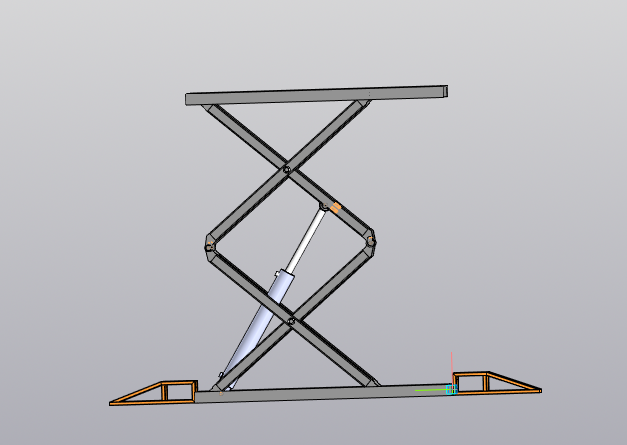

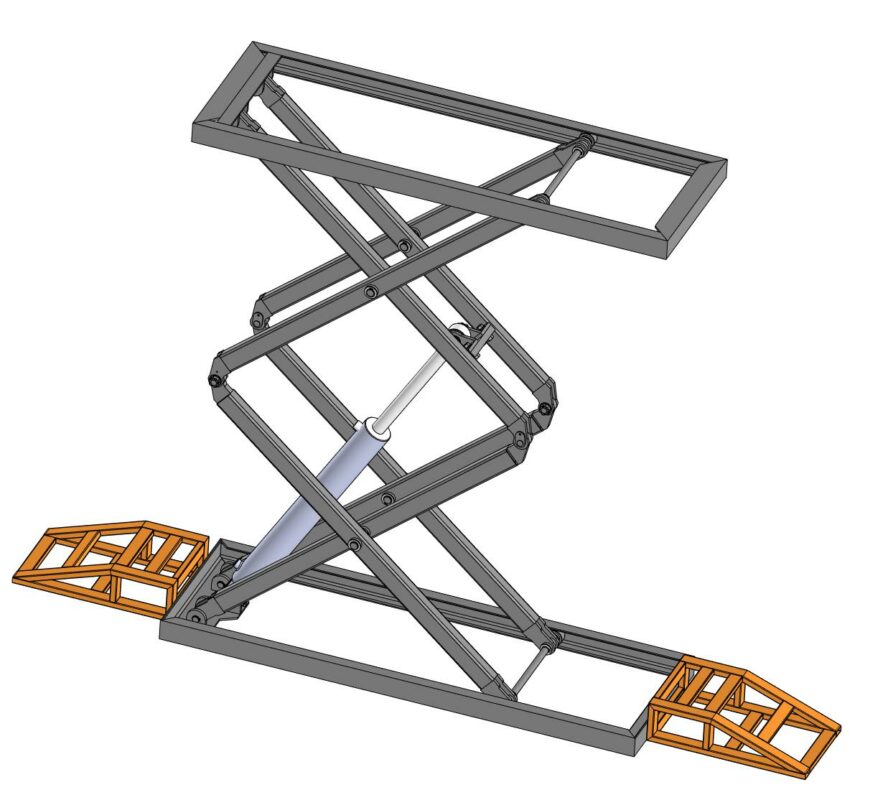

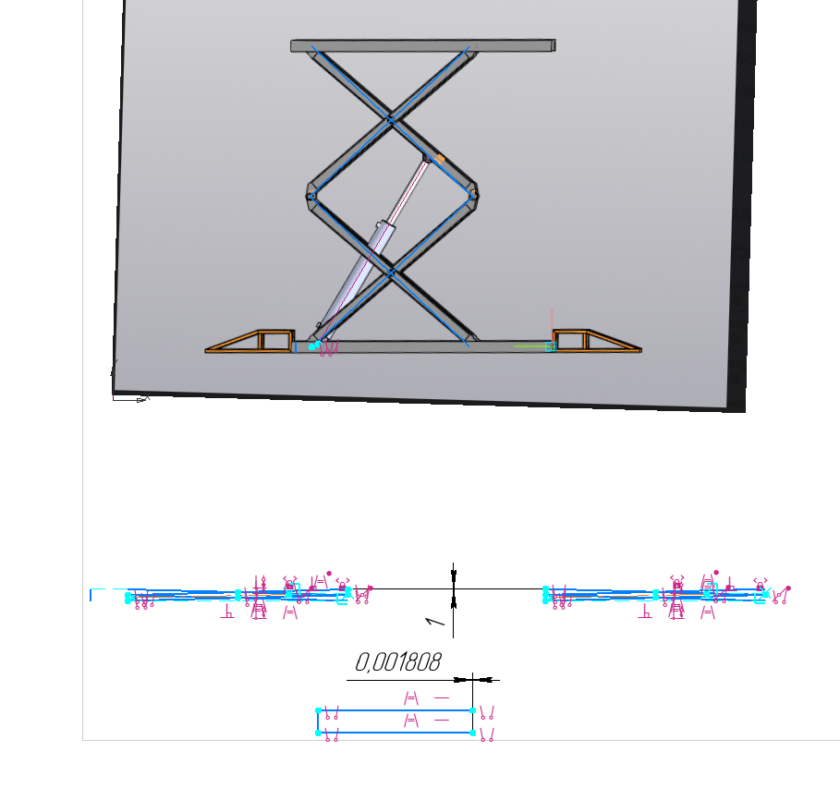

3D-Сборка Ножничный подъемник для автосервиса. За основу взяты гидроцилиндры ГЦ 80.40.630.930.40. Рама из швеллера П65, тяги из профильной трубы 60Х40Х3. Высота в нижнем положении 130 мм, максимальная высота подъема до 2 метров. Расчетная грузоподъемность 2,5 тонны. В связи с обстоятельствами проект не был построен. По всем вопросам могу проконсультировать. Делал для себя. Втулки скольжения планировались из Zedex zx-100k, но можно и из бронзы.


Сообщить о проблеме
Автор
user-avatar Данил
Дата
26.05.2025
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 22 Как открыть?
Содержимое архива
  • Гидроцилиндр
    • гидроцилиндр подъема д80 шток 40 выдвиж 930
      • Цилиндр 80.40.630.930.40.m3d
      • Шток ГЦ 80.40.630.930.40.m3d
  • Чертежи и фотки
    • ВО.00.01 _ Верхнее основание НП.cdw
    • ВТ.00.01 _ Верхняя тяга НП.cdw
    • НО.00.01 _ Нижнее основание НП .cdw
    • НП.00.02 _ Перемычка.cdw
    • НТ.00.01 _ Нижняя тяга НП.cdw
    • ПН.00.01 _ Подъемник ножничный V.1.0 СБ.cdw
    • Соеденительная ось Сборочный чертеж _ СО.00.01 СБ.cdw
  • _KDPackageBuilderLog_{26-05-2025}_{13-47-51}.html
  • _KDPackageBuilderLog_{26-05-2025}_{13-47-51}.xml
  • Вал 1.m3d
  • Втулка ГЦ №2.m3d
  • Втулка ГЦ.m3d
  • Втулка ролика #2.m3d
  • Втулка ролика.m3d
  • Втулка рычага №1.m3d
  • Втулка рычага №2.m3d
  • Втулка рычга №4.1.m3d
  • Втулка рычга №4.m3d
  • Втулка тип №1.m3d
  • Втулка тип №3.m3d
  • Деталь пальца тип №1.m3d
  • Закладная основания №2.m3d
  • Закладная основания.m3d
  • Основание верхнее.a3d
  • Основание.a3d
  • Палец ГЦ.m3d
  • Палец тип №1.m3d
  • Палец №2.m3d
  • Палец №3.m3d
  • Перемычка №1.a3d
  • Перемычка №2.m3d
  • Проушина ГЦ тип №1.m3d
  • Проушина рамы.m3d
  • Проушина торцевая №2.m3d
  • Проушина торцевая.m3d
  • Проушина №8.m3d
  • Ролик.m3d
  • Сборка V.2.a3d
  • Сборка V.2.jpg
  • Сборка V.2.stp
  • Сборка палец.a3d
  • Сборка сходни.a3d
  • Снимок.PNG
  • Снимок_2.PNG
  • Соеденительная ось _ СО.00.01 СБ.a3d
  • Тяга тип № 1.2.a3d
  • Тяга тип №2.a3d
  • Уголок.a3d
  • Шайба пальца ГЦ.m3d
  • Шайба пальца рычага 20мм.m3d
  • Элемент проушины №2-1.m3d
  • Элемент прошины №2-2.m3d
