Кухонный модуль из нержавеющей стали с выдвижными ящиками в двух исполнениях 40x60x90 и 60x60x90 см шириной, нержавеющие лист и труба 1.5 мм
- Главная -
- Чертежи -
- Без рубрики -
- Кухонный модуль из нержавеющей стали с выдвижными ящиками 40 и 60
Кухонный модуль из нержавеющей стали с выдвижными ящиками 40 и 60
0
0
8
0
0
200
Сообщить о проблеме
Автор
Дмитрий Бессмертный
Дата
26.09.2026
Язык
Русский
Состав

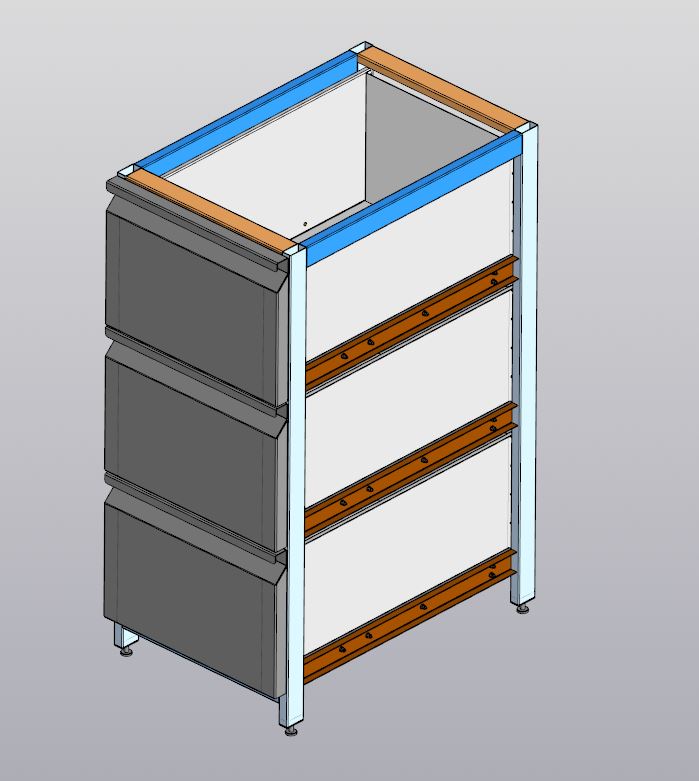

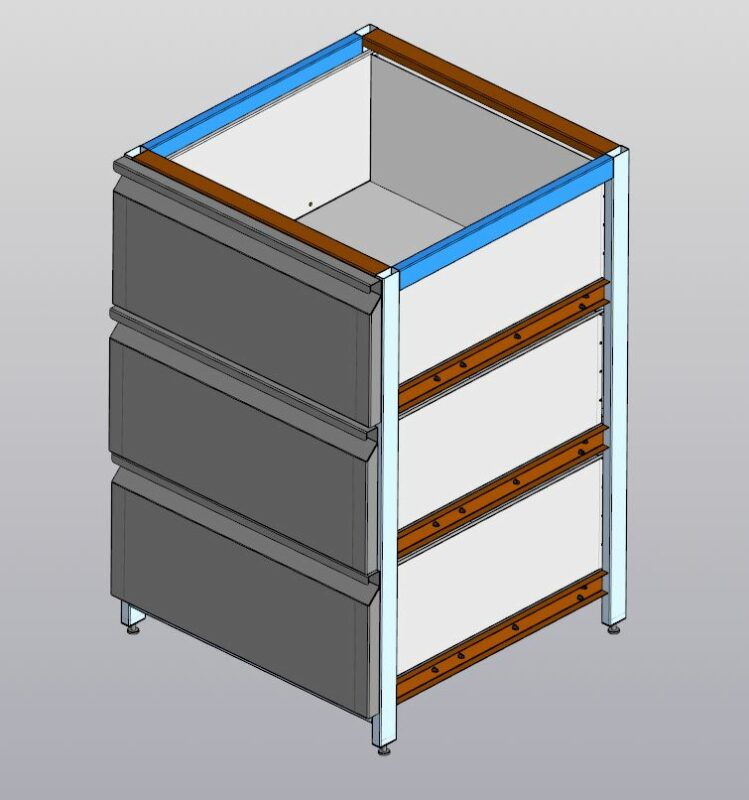

3Д модель (в двух исполнениях 40 и 60 см ширина), комплект чертежей, файлы лазерной резки деталей в формате dxf
Софт
КОМПАС-3D 23
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
Заклепка 3,2х5.m3d
-
Заклепка 4x8.m3d
-
Насадка 40х20.m3d
-
Опора мебельная М8.m3d
-
Скоба внешняя.m3d
-
Скоба внешняя 500.m3d
-
Скоба внешняя 550.m3d
-
Скоба внутренняя.m3d
-
Скоба внутренняя 550.m3d
-
Шариковая направляющая GTV PK-L-H45-550-B.a3d
-
Шариковая направляющая GTV PK-L-H45-600-B.a3d
-
направляющие.pdf
-
-
РИНЖ.100326.001 - Планка (развертка).dxf
-
РИНЖ.100326.001-01 - Планка (развертка).dxf
-
РИНЖ.100326.001-02 - Планка (развертка).dxf
-
РИНЖ.170226.001 - Панель передняя (развертка).dxf
-
РИНЖ.170226.001 - Панель передняя.m3d
-
РИНЖ.170226.002 - Лоток (развертка).dxf
-
РИНЖ.170226.002 - Лоток.cdw
-
РИНЖ.170226.002 - Лоток.m3d
-
РИНЖ.170226.002-01 - Лоток (развертка).dxf
-
РИНЖ.170226.003 - Стенка задняя (развертка).dxf
-
РИНЖ.170226.003 - Стенка задняя.cdw
-
РИНЖ.170226.003 - Стенка задняя.m3d
-
РИНЖ.170226.003-01 - Стенка задняя (развертка).dxf
-
РИНЖ.170226.006 - Перегородка.m3d
-
РИНЖ.170226.010 - Ящик выдвижной.a3d
-
РИНЖ.170226.010 СБ - Ящик выдвижной.cdw
-
РИНЖ.170226.011 - Панель передняя (развертка).dxf
-
РИНЖ.170226.011 - Панель передняя.cdw
-
РИНЖ.170226.011 - Пенель передняя.m3d
-
РИНЖ.170226.011-01 - Панель передняя.dxf
-
РИНЖ.170226.015 - Дверца сборная.a3d
-
РИНЖ.170226.050 - Модуль выдвижные ящики 40.a3d
-
РИНЖ.170226.050 - Модуль выдвижные ящики 40.stp
-
РИНЖ.170226.050 - Модуль выдвижные ящики 60.stp
-
РИНЖ.170226.050 СБ - Модуль выдвижные ящики.cdw
-
РИНЖ.170926.005 - Швеллер (развертка).dxf
-
РИНЖ.170926.005 - Швеллер.cdw
-
РИНЖ.170926.005 - Швеллер.m3d
-
РИНЖ.170926.005-01 - Швеллер (развертка).dxf
-
РИНЖ.170926.005-01 - Швеллер.cdw
-
РИНЖ.170926.005-02 - Швеллер (развертка).dxf
-
РИНЖ.170926.008 - Труба.m3d
-
РИНЖ.170926.025 - Каркас 400.a3d
-
РИНЖ.170926.025 СБ - Каркас.cdw
-
РИНЖ.300326.020 - Ящик скрытый.a3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
