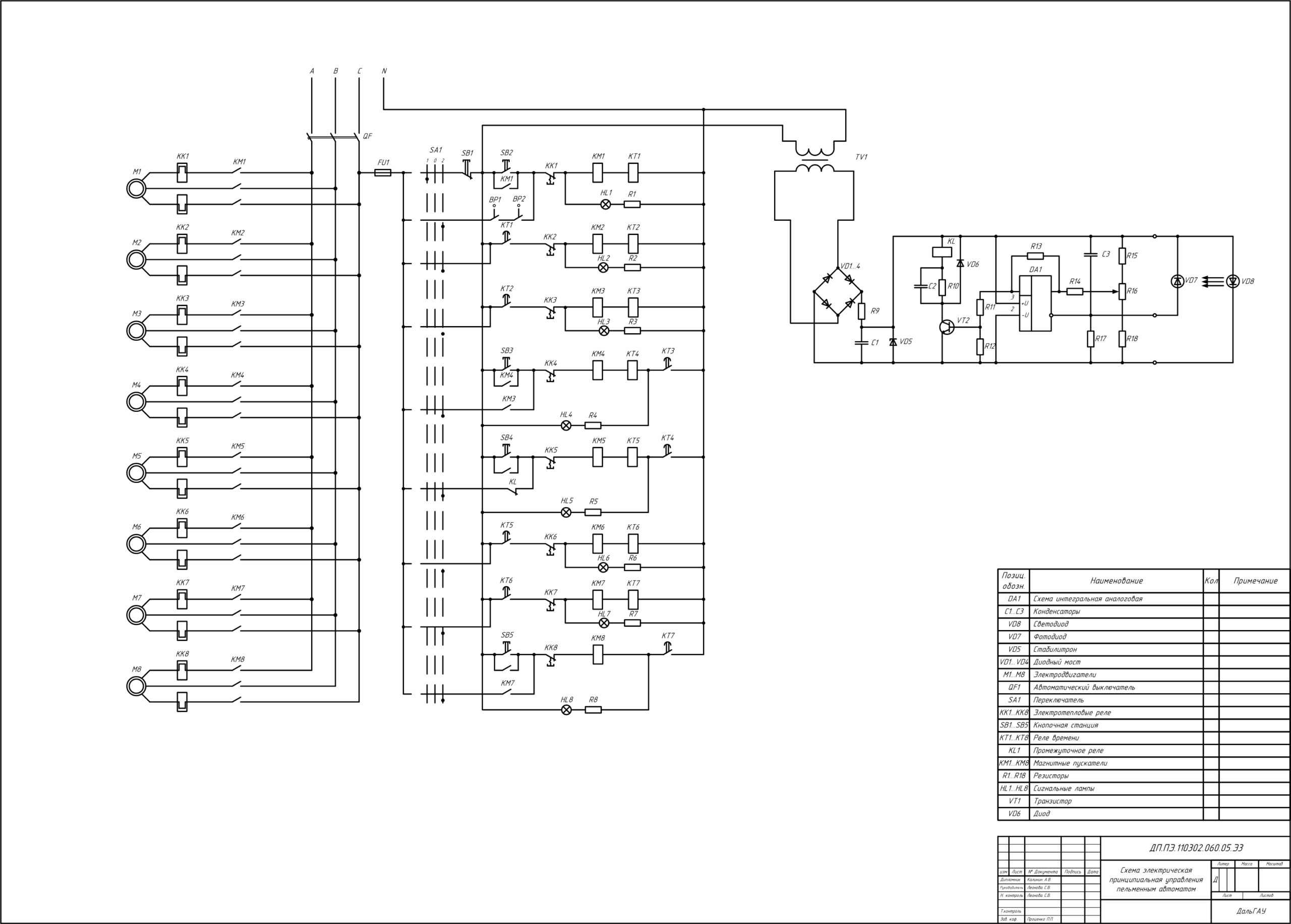

Чертеж Принципиальной электрическая схема пельменного аппарата. Принципиальная электрическая схема управленияпельменным автоматом имеет ручное (положение 1) и автоматическое (положение 2) управление. Переключение осуществляется переключателем SA1.
При переключении переключателя в положение 1 и нажатии кнопки SB1, подаётся питание на катушку магнитного пускателя КМ1 и катушку временного реле КТ1. Силовые контакты КМ1 в цепи электродвигателя М1 замыкаются и двигатель начинает разгон.
