Роликовая стойка

100

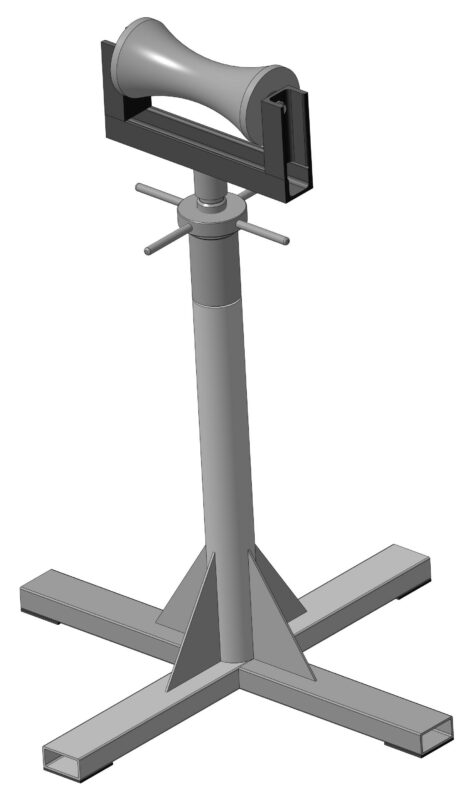

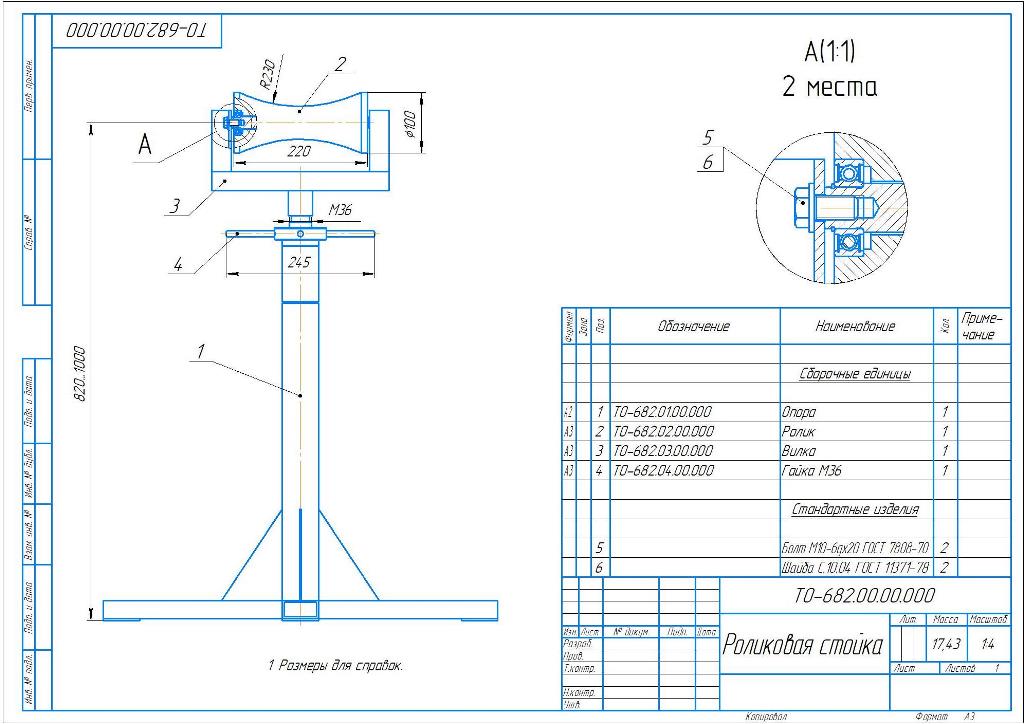

Комплект конструкторской документации на Роликовую стойку. Выполняет роль роликовой опоры лёгких труб и прочего проката при отрезке на ленточной пиле. Высота регулируется резьбовым соединением М36 (высота опорная по впадине ролика от 840 до 1000 мм). Ширина ролика 220 мм. На производстве используется уже более 10 лет, безотказная оснастка.

3D Модели Опора роликовая Оснастка стойка

Автор

Ivan Kuzmin

Дата

27.10.2025

Язык

Русский

Состав

3D Сборка, Спецификация, Сборочный чертеж (СБ)

Софт

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

CAD
- ТО-682.01.00.000 - Стойка
  - ТО-682.01.00.000 - Стойка.a3d
  - ТО-675.05.01.004 - Гайка.m3d
  - ТО-675.05.01.005 - Косынка.cdw
  - ТО-675.05.01.005 - Косынка.m3d
  - ТО-682.01.00.001 - Труба.m3d
  - ТО-675.05.01.006 - Подпятник.m3d
  - ТО-682.01.00.000 - Стойка.cdw
  - ТО-675.05.01.003 - Труба.m3d
  - ТО-675.05.01.004 - Гайка.cdw
  - ТО-675.05.01.002 - Труба.m3d
- ТО-682.00.00.000 - Роликовая стойка.a3d
- ТО-682.00.00.000 - Роликовая стойка.stp
- ТО-682.03.00.000 - Вилка
  - ТО-682.03.00.000 - Вилка.a3d
  - ТО-682.03.00.002 - Швеллер.m3d
  - ТО-682.03.00.003 - Шпилька.cdw
  - ТО-682.03.00.003 - Шпилька.m3d
  - ТО-682.03.00.001 - Швеллер.m3d
  - ТО-682.03.00.000 - Вилка.cdw
- ТО-682.04.00.000 - Гайка
  - ТО-682.04.00.002 - Ручка гайки.m3d
  - ТО-682.04.00.002 - Ручка гайки.cdw
  - ТО-682.04.00.001 - Корпус гайки.m3d
  - ТО-682.04.00.001 - Корпус гайки.cdw
  - ТО-682.04.00.000 - Гайка М36.cdw
  - ТО-682.04.00.000 - Гайка М36.a3d
- ТО-682.02.00.000 - Ролик
  - ТО-682.02.00.002 - Ось.m3d
  - ТО-682.02.00.000 - Ролик.cdw
  - ТО-682.02.00.000 - Ролик.a3d
  - ТО-682.02.00.001 - Корпус ролика.cdw
  - ТО-682.02.00.002 - Ось.cdw
  - ТО-682.02.00.001 - Корпус ролика.m3d
- ТО-682.00.00.000 - Роликовая стойка.cdw
