Замковое устройство для стягивания бортов стальных форм для ЖБИ ГОСТ 27204-87.

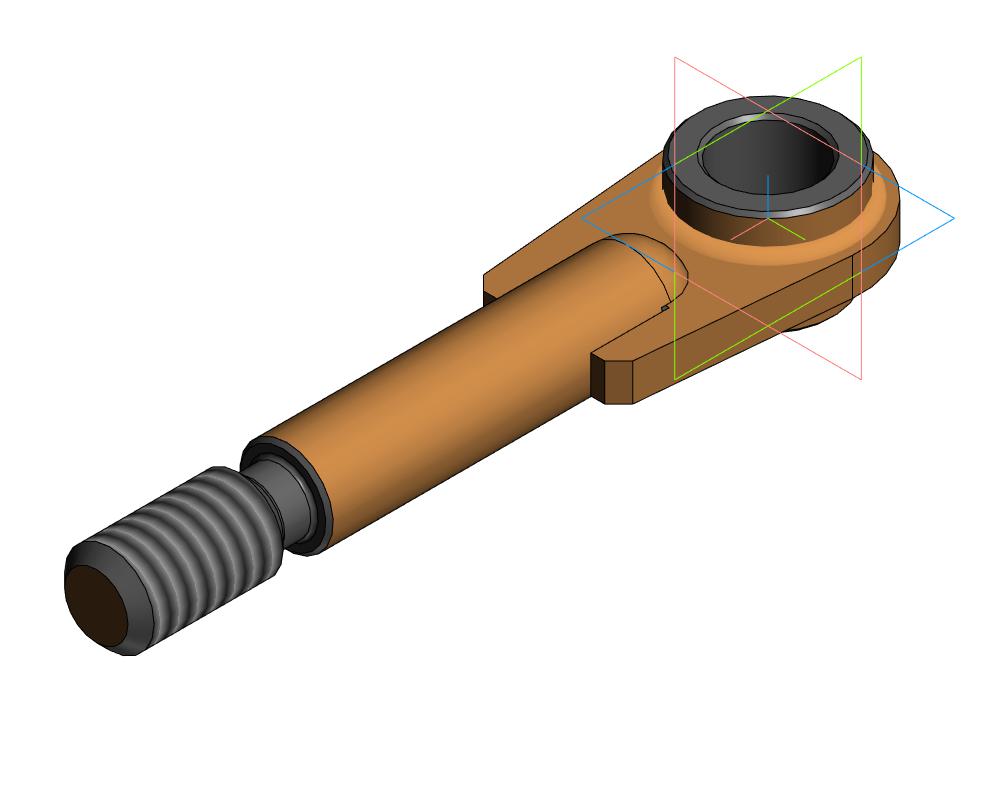

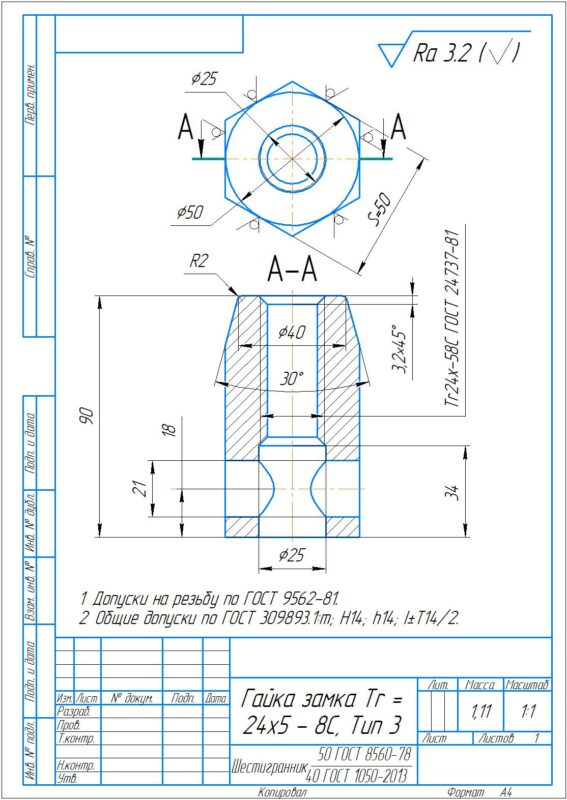

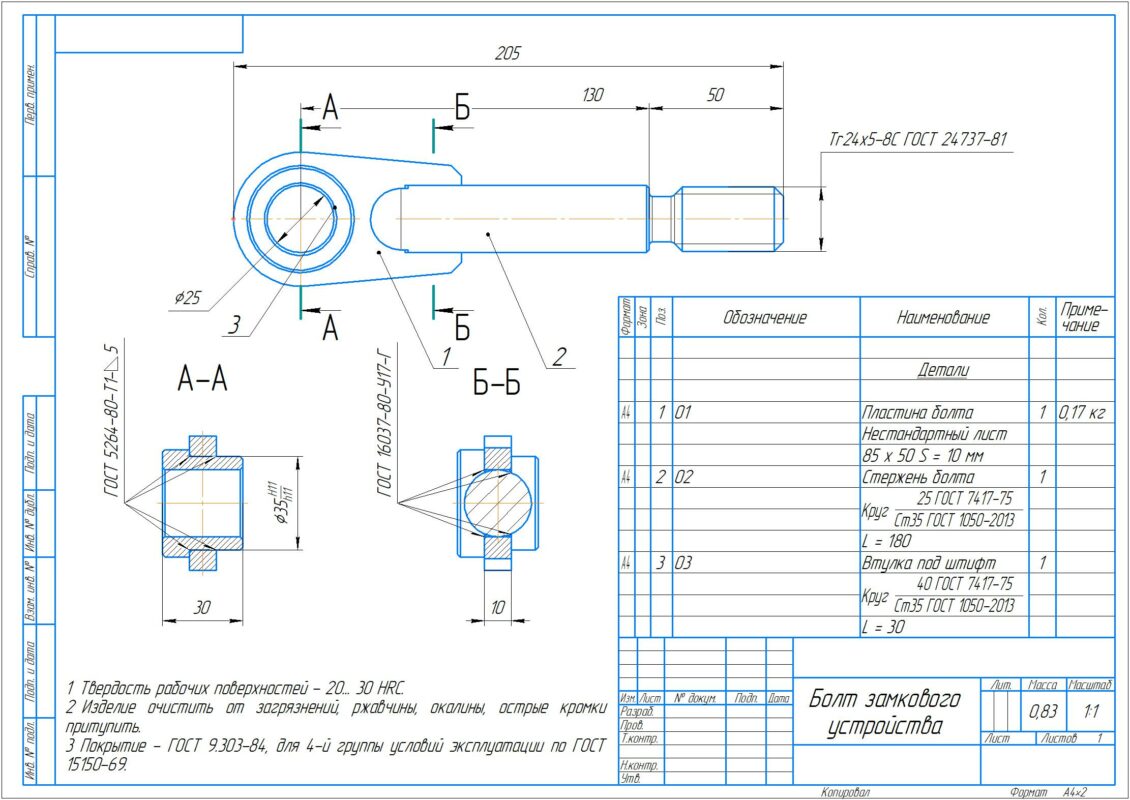

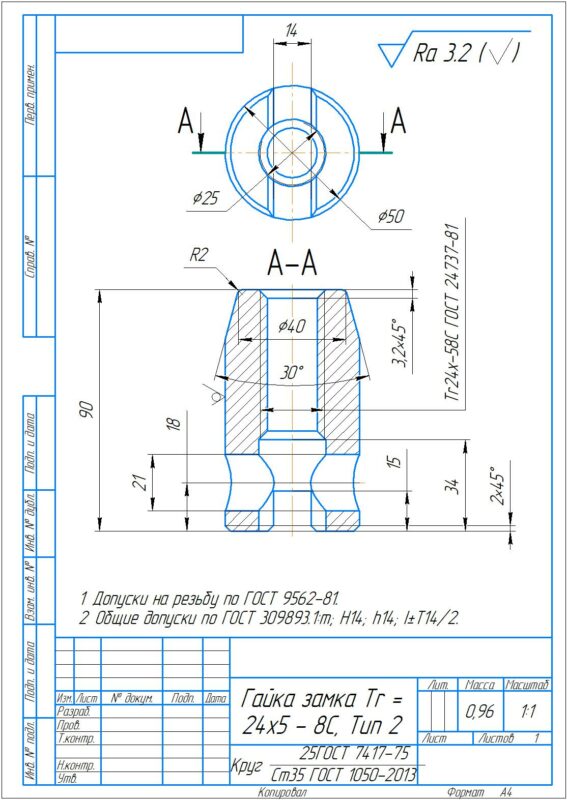

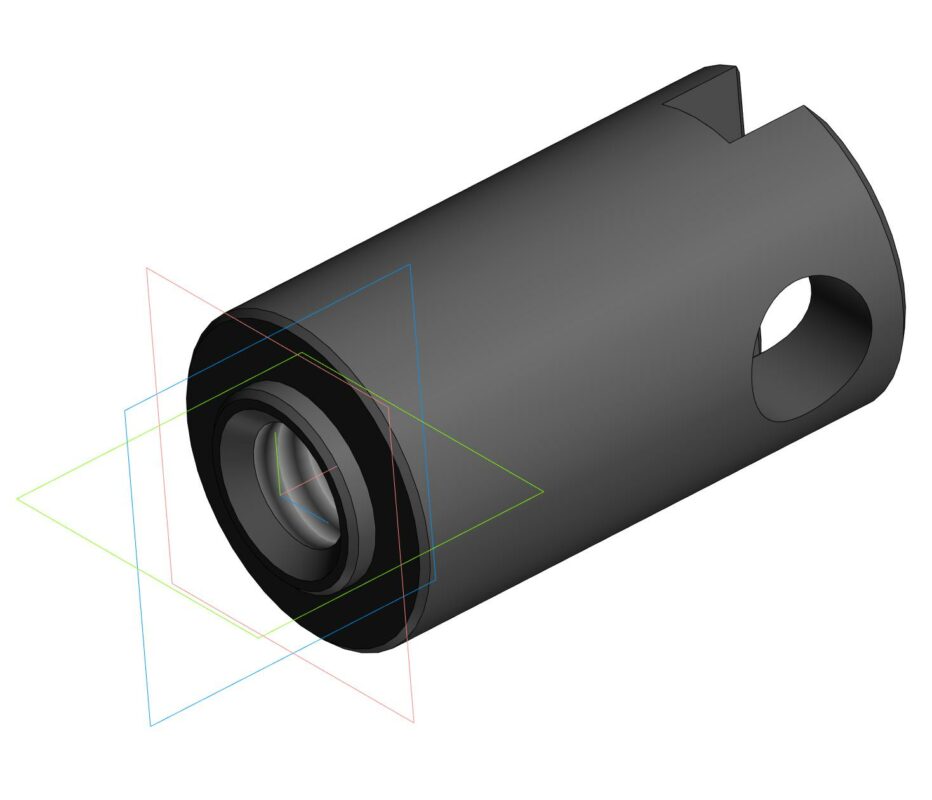

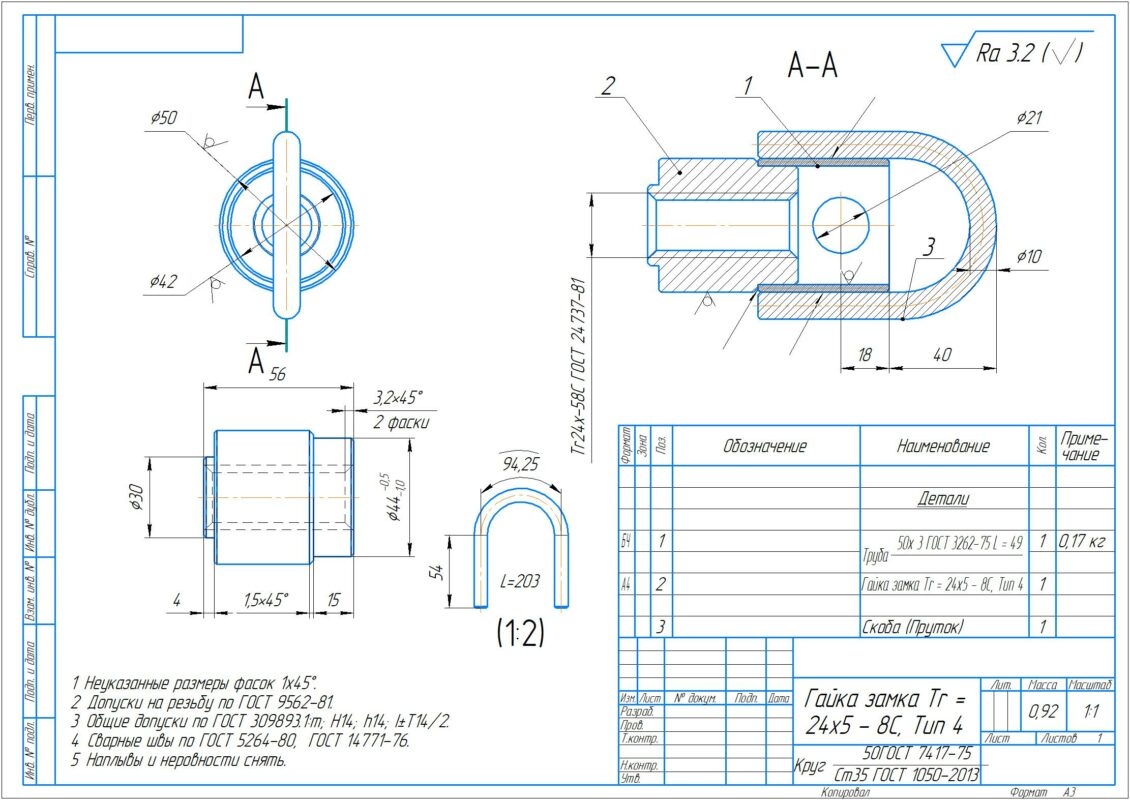

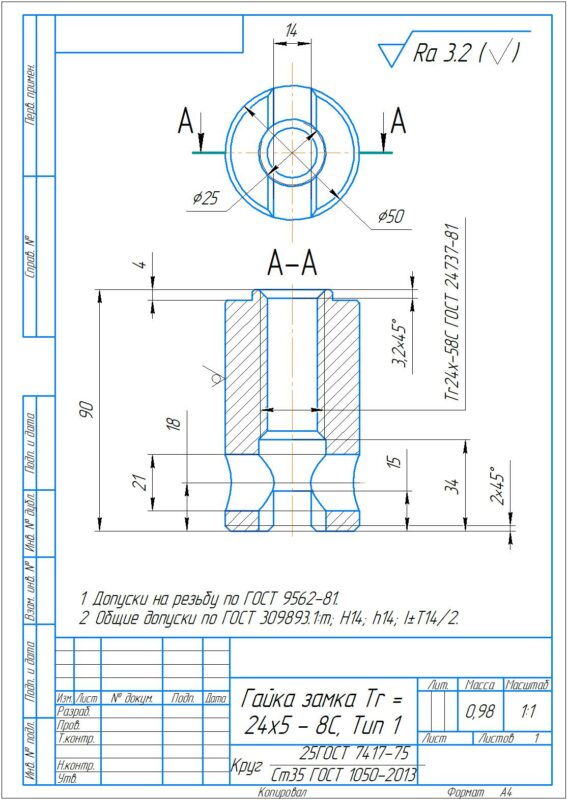

Замковое устройство для стягивания бортов стальных форм для ЖБИ ГОСТ 27204-87. Замковое устройство состоит из болта и гайки. Болт выполнен сборным, состоящим из трёх деталей, и сваренных между собой. Гайка имеет исполнение трёх типов (плюс ещё один тип сборной гайки), согласно ГОСТ 27204-87. Модели параметрические и включают в себя два вида трапецеидальной резьбы по ГОСТ 9484-81, это Tr24x5; Tr32x6 (в модели переменная «type» 1 или 2) и длины – 180,200,240,260 и 280. Ко всем деталям имеются чертежи. Все 3d модели параметрические, и их можно легко редактировать по своим параметрам.

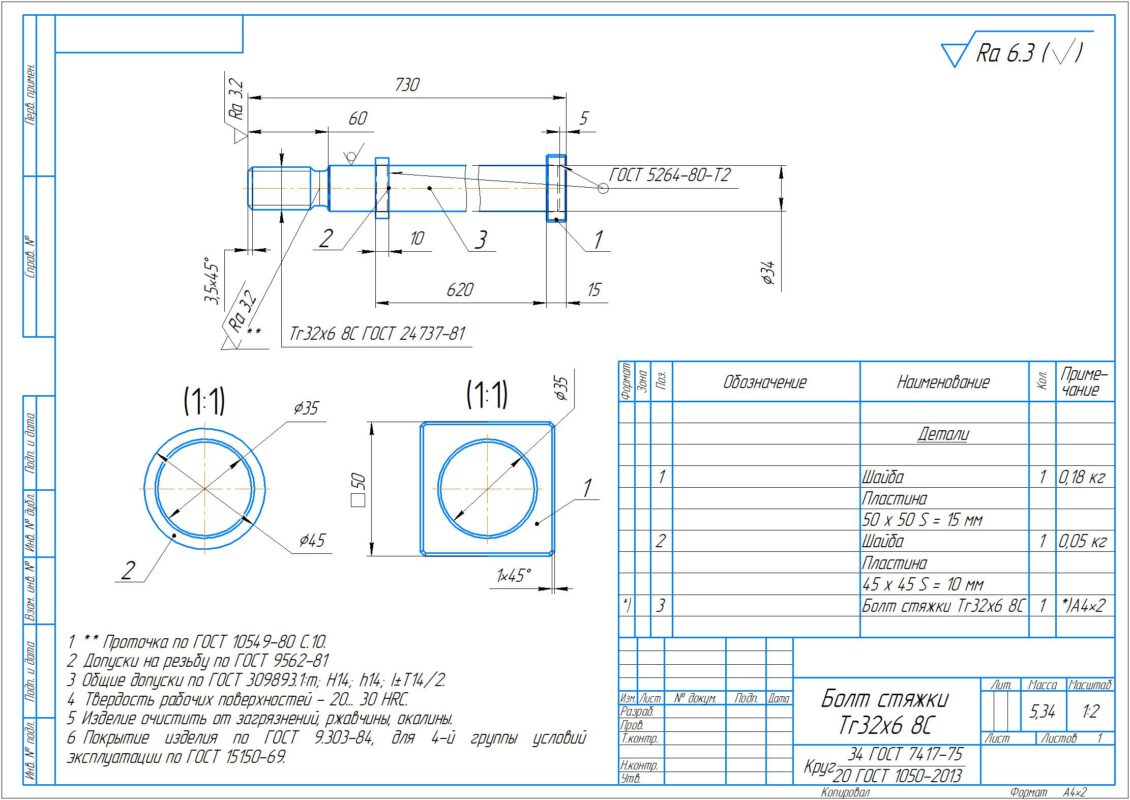

Работа дополнена ещё одним болтом для стяжек, исполненным по тому-же ГОСТу, и состоит из параметрической 3d модели и чертежа к нему.
