АСКУТ в тепловом пункте
Автоматизированная система коммерческого учета тепловой энергии и теплоносителя в тепловом пункте
Узел учета тепловой энергии и теплоносителя у потребителя построен по двухуровневой иерархической схеме:
1. Первый уровень включает в себя полевое оборудование: преобразователи расхода, температуры и давления;
На этом уровне происходит непосредственное измерение учитываемых параметров с помощью первичных датчиков.
2. Второй иерархический уровень строится на базе тепловычислителя ТВ7-04 ЗАО "ТЕРМОТРОНИК", к клеммам которого подключается полевое оборудование.
На данном уровне производится сбор, измерение и масштабирование значений учитываемых параметров, полученных от первичных датчиков, интегрирование расходов, вычисление теплоэнергетических характеристик узла учета, введение часовых, суточных и месячных архивов.
Отображение значений параметров узла учета и другой информации осуществляется с помощью дисплея, расположенного на лицевой панели прибора.

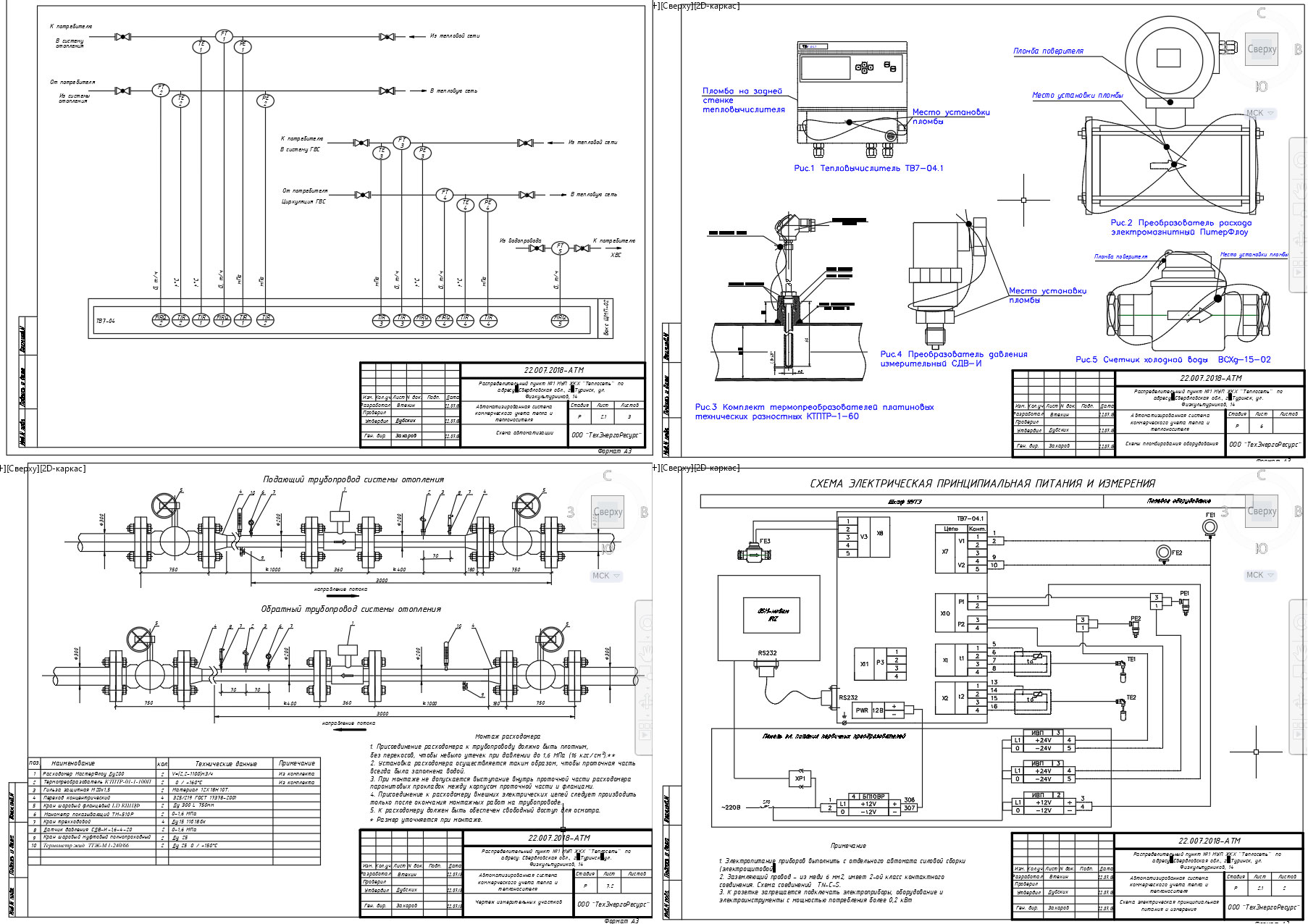

Состав: Пояснительная записка, графическая часть, спецификация оборудования, расчет потерь в гидравлике, карта программирования
Софт: AutoCAD 2016
