Национальный университет водного хозяйства и природоиспользования
Кафедра автоматизации, электротехнических и компьютерно-интегрированных технологий
Курсовой проект по дисциплине "Основы компьютерно-интегрированных технологий"
На тему: "Автоматизированная система управления ректификационной колонны, построенной на принципе сохранения материального баланса колонны при стабилизации расхода кубового остатка"
Ровно 2013
В курсовому проекті розроблена автоматизована система керування ректифікаційною колоною регулювання стабілізації витрати кубового залишку. Описана технологічна та функціональна схеми установки. Описані вибрані технічні засоби автоматизації. Описана математична модель процесу та проведено її моделювання
Пояснювальна записка містить аркушів 38; рисунків 23; таблиць 6; список використаних джерел 14 найменувань.
Вихідні дані:
Витрата F розчину в ректифікаційній колоні м3/год- 42
Витрата парів з верхньої частини РК L м3/год --
Витрата пари в кубі V м3/год --
Витрата флегми R м3/год 2
Витрата кубового залишку В м3/год- 14
Витрата дистиляту D м3/год- 28
Рівень в кубовій ємності %- 28
Рівень дефлегматорі %- 4
Profesorr
Никита Шипенчик

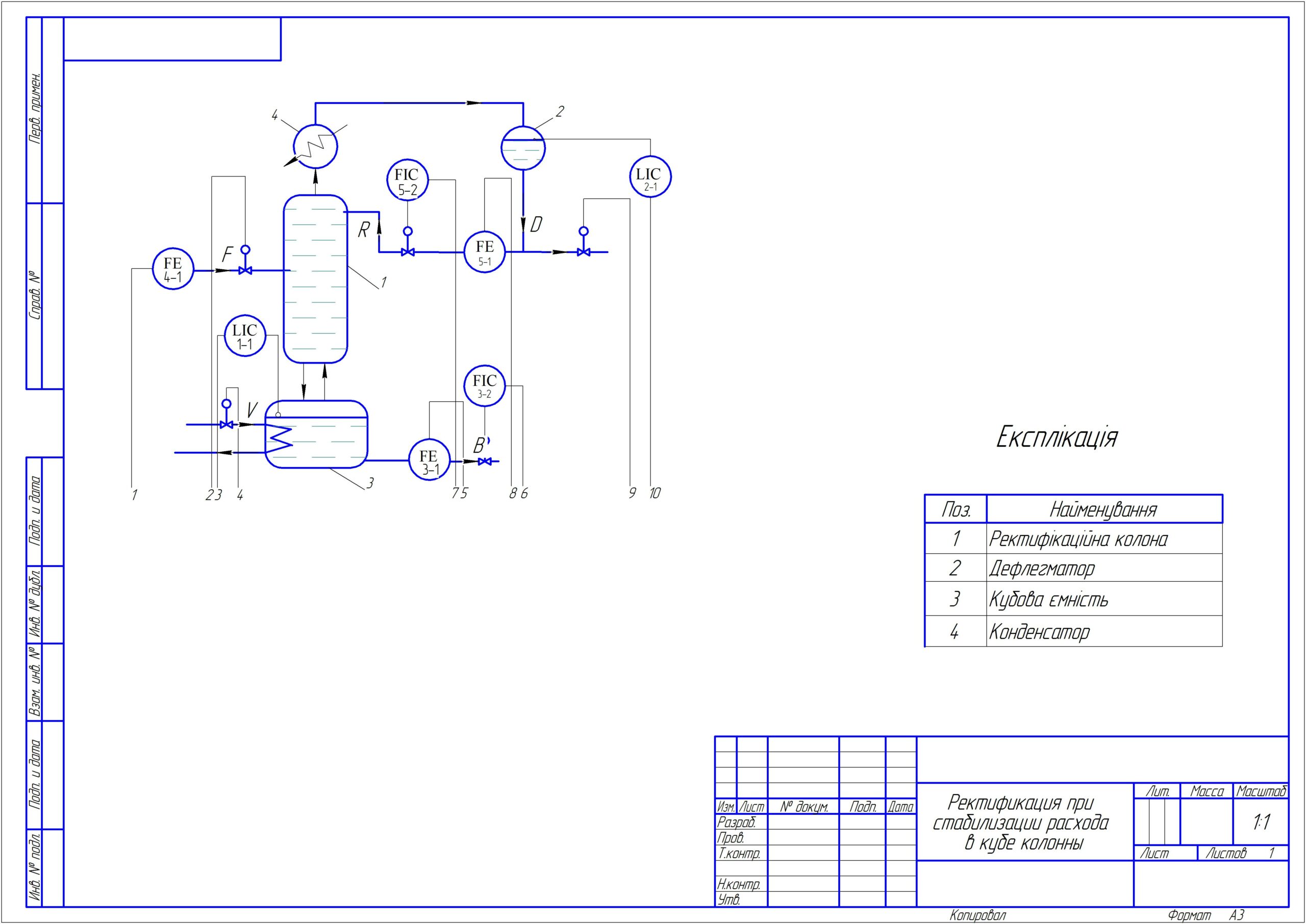

так схема-то не доделана: на схеме показаны приборы, от них идут линии связи - и они разрываются (разрывам поставлены в соответствие номера), однако где потом продолжаются - не показано (в нижней части схемы должны располагаться прямоугольники для отображения других средств автоматизации - вторичных приборов, регуляторов и т.д.)
