Автоматизация узла учёта газа

Национальный университет водного хозяйства и природоиспользования
Кафедра автоматизации, электротехнических и компьютерно-интегрированных технологий
Курсовой проект по дисциплине "Автоматизированные системы управления технологическими процессами и производством"
На тему: "Автоматизация узла учёта газа"
Ровно 2013

Дана курсова робота присвячена розробці автоматичної системи вузла обліку газу в котельні. Розробка АСУТП проводиться за допомогою програмного пакету TRACE MODE.

В першу чергу в даній роботі проводиться вивчення процесу обліку газу, як такого. Вивчаються технічні способи їх реалізації..
Наступним кроком є постановка задачі автоматизації і вибір системи і засобів автоматизації. На наступному етапі проводиться комплексний аналіз процесу і розробляється математична модель процесу в редакторі бази каналів. Останній крок – розробка графічної частини проекту.

Даним проектом передбачено газопостачання трьох пальників ГГС-БМ-2,2 для водогрійних котлів ВК-21 (2 робочих + 1 резервний) газопроводом середнього тиску 0,04 МПа (<0,4 кгс/см2, 4000 мм) від проектованого ШГРП та газопостачання чотирьох модулів нагріву МН-120 газопроводом низького тиску 0,002 МПа (<0,02 кгс/см2, 200 мм) від існуючого ШП-2.
Паливо - природний газ ГОСТ 5542-87 з теплотворною здатністю О = 8050 кКал/нм3.

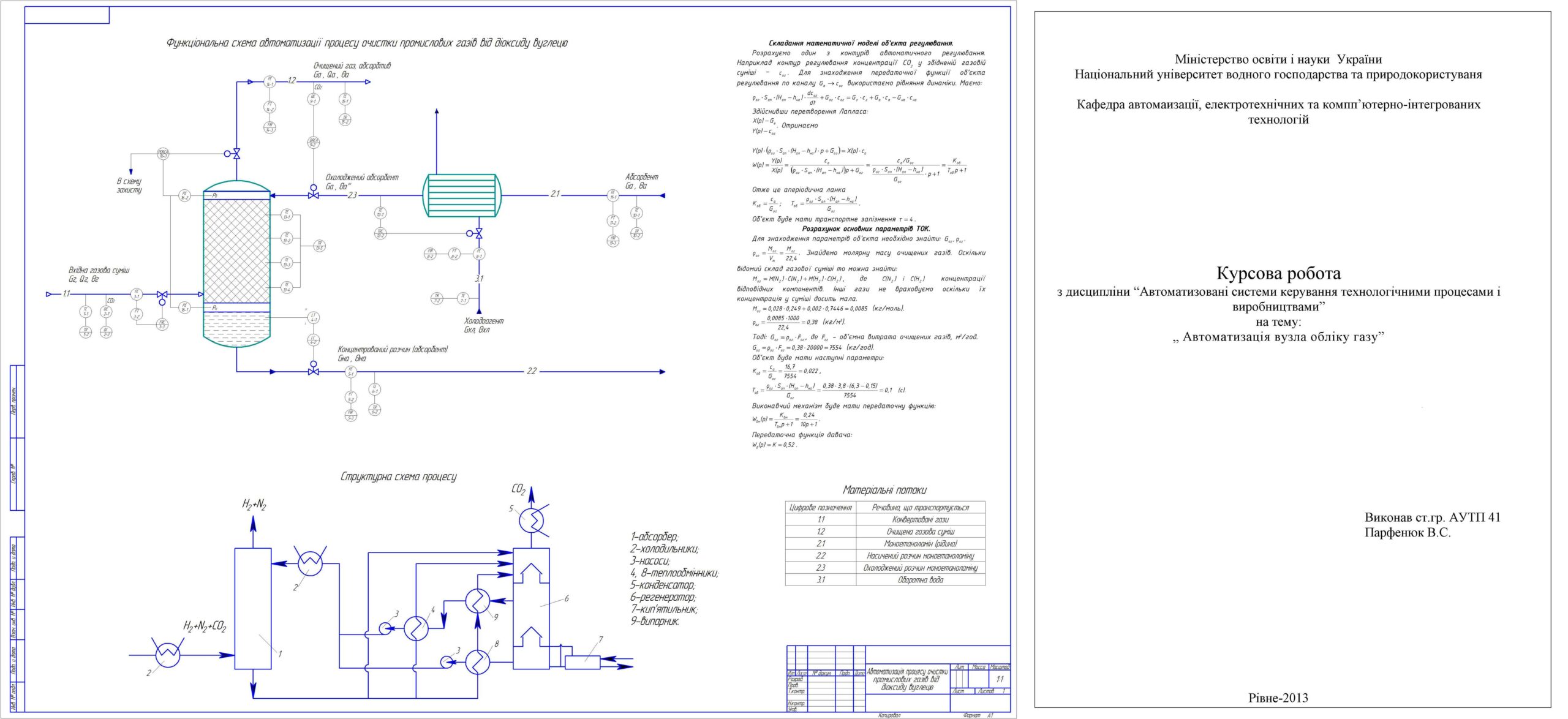

Состав: Функциональная схема, программа и графический интерфейс в SCADA Trace Mode, ПЗ Язык документа
