Проект узла учёта газа

Проект узла учёта газа нежилого помещения. Общие указания, план, схема, спецификация.

Газовое оборудование запроектировано с учётом работы двух отопительных котлов КОВ 50 СТ «Сигнал» с расходом газа Q=5,95 м3/час каждый. Общий расход – 11,9 м3/час. Предусмотрена установка счётчика газа BK-G10T (с термокорректором). Номинальный расход – 10 м3/час; Максимальный расход – 16 м3/час. Счётчик разместить вне зоны тепло- и влаговыделений в естественно проветриваемых местах на расстоянии 0,8 м по радиусу от газоиспользующего оборудования. Накидные гайки, относящиеся к узлу учёта, должны иметь отверстия 1-2 мм для опломбирования. Установить перед счётчиком кран шаровой, фильтр газовый и сигнализатор контроля
загазованности СИКЗ-И-О-I Ду 25 с датчиками по СО (БУГ-3М) и СН4 с порогом срабатывания 10 % НКПР. Датчик по СН4 установить на 0,2 от потолка. Датчик по СО установить на высоте 1,6 м от пола.

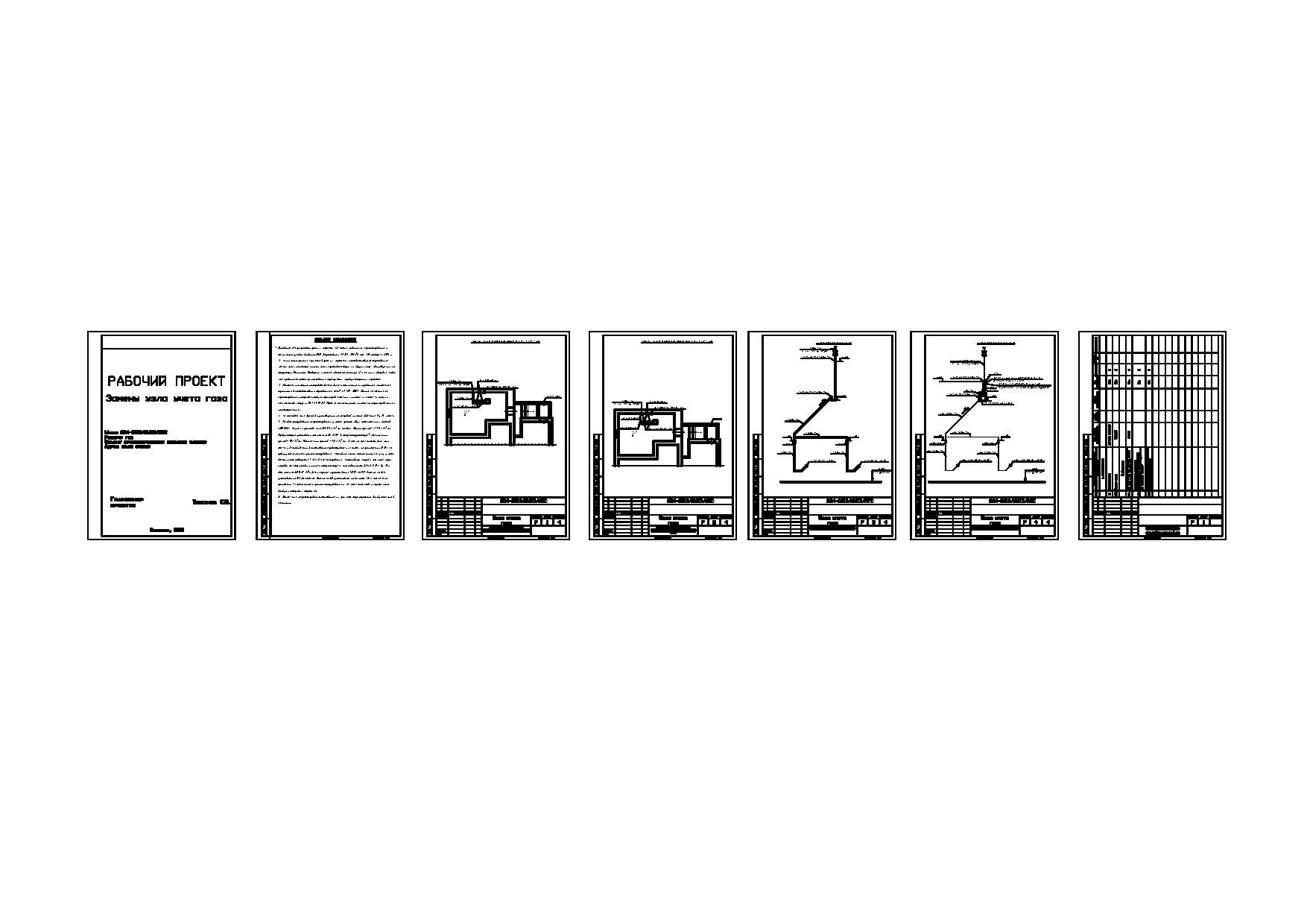

Состав: Общие указания, план до и после реконструкции, схема до и после реконструкции, спецификация Язык документа

Софт: nanoCAD 3.7
