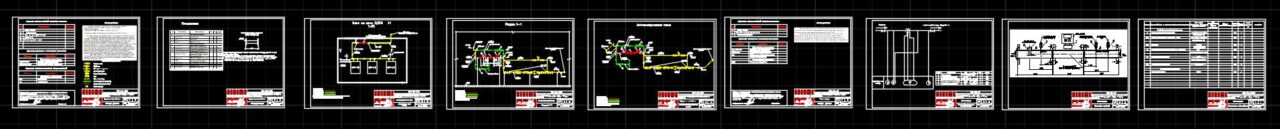

Реконструкция коммерческого узла учёта газа. Проект установки узла газа. Формат DWG

Проектная документация на реконструкции узла учета газа в котельной
по адресу: г. Пенза
разработан на основании:
- технических условий ОАО «Метан» - № 1005/1 от 14.11.2011г.

- технических условий ООО «Газпром регионгаз Пенза» № 17/1040 от 30.08.11.

Настоящим проектом предусмотрена установка узла учёта газа СГ-ЭКВз-Т2-0,2-250/1,6.
УУГ обеспечивает измерение объема газа с предельно-допустимой относительной погрешностью измерения в соответствии с требованиями «Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков. ГОСТ Р 8.740 ― 2011». УГГ разработан в соответствии с требованиями правил по метрологии ПР 50.2.019-2006 и действующей нормативной документации. В состав проектируемого УУГ входят измерительный комплекс СГ-ЭКВз-Т2-0,2-250/1,6 на базе счётчика газа TRZ-G160/1,6, Dу=80мм, диапазон Qmax/Qmin-1:20, датчики по давлению и температуре газа. Отбор давления производится непосредственно перед турбинным преобразователем (в штатном месте в корпусе счётчика газа). Электрический сигнал от датчика давления по соединительной линии подается на вход электронного корректора ЕК 270. Температура газа измеряется датчиком температуры, который устанавливается в штатном месте (в корпусе счетчика газа) непосредственно после турбинного преобразователя. Электрический сигнал от датчика температуры по соединительной линии подается на вход электронного корректора ЕК 270.
Заземление приборов, в т. ч. счетчика, выполнить путем присоединения их гибким проводником к существующему контуру заземления в соответствии с требованиями ПУЭ. Наладку приборов УУГ выполнить в соответствии с требованиями технической документации на приборы, входящие в состав УУГ.
