Автоматизация электрокалориферной установки СФОА 16/0, 5

0
0
56
1
0
20

Кропивницький аграрний фаховий коледж
Відділення електрифікації і автоматизації сільського господарства
Курсовий проект з дисципліни «Автоматизація технологічних процесів і системи автоматичного керування»
На тему: Автоматизація електрокалориферної установки СФОА 16/0,5 2023

Електрокалориферна установка СФОА 16/0,5.
Технічна характеристика електрокалориферної установки
Параметри СФОА-16/0,5
Встановлена потужність, кВт 16,1
В тому числі електрокалорифера, кВт 15,0
Продуктивність повітрям, м^3/год 1900
Число нагрівальних секцій, прим. 2
Кількість нагрівальних елементів, прим. 6
Потужність секції, кВт 7,5
Перепад температури повітря, що нагрівається, °С
30
Аеродинамічний опір електрокалорифера, Па 200

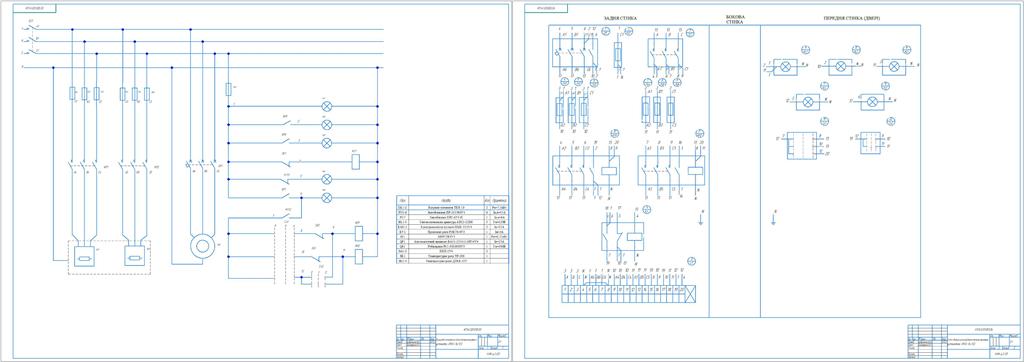

На кресленнях показано принципову електричну схему установки та схему з'єднання щита керування адресним способом

ЗМІСТ

ВСТУП…………………………………………………………………....4
1 Загальна характеристика технологічного процесу та технічна автоматизації характеристика об'єкта……………………………….5
2 Опис принципової електричної схеми автоматизації………………..7
3 Розрахунок та вибір електрообладнання схеми керування………….9
3.1 Розрахунок і вибір апаратів керування та засобів автоматизації пристроїв………………………………………………………………9
3.2 Розрахунок і вибір сигналізуючих пристроїв..…………………15
3.3 Розрахунок і вибір апаратів захисту…………………………….16
4 Розробка схеми щита керування………………………………………23
4.1 Проектування щита керування………………………………….23
4.2 Розробка схем з'єднання…………………………………………25
4.3 Розробка схем підключень………………………………………26
5 Визначення показників надійності……………………………………28
ВИСНОВКИ……………………………………………………………...30
СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ………………………………..31
ДОДАТКИ………………………………………………………………..32



Автор
user-avatar Vova273
Дата
20.04.2024
Язык
Украинский
Состав
Пояснювальна записка, принципова електрична схема, схема з'єднання щита керування адресним способом, презентаця до курсової роботи.
Софт
КОМПАС-3D 21 Как открыть?
Содержимое архива
  • курсовий.docx
  • Презентація КП.pptx
  • принципова електрична сфоа.cdw
  • Принципова електрична схема СФОА.pdf
  • Принципова електрична.png
  • Схема з'єднання щита СФОА.pdf
  • Схема з'єднання щита СФОА.png
  • схема зєднання сфоа.cdw
