Автоматизации котла КВЗ-ГМ-2,5 на базе SIMATIC S7-200

Рабочим проектом модернизации котельной предусматривается автоматизация котла КВЗ-ГМ-2,5. 2. Автоматизация водогрейного котла КВЗ-ГМ-2,5 выполнена на базе универсального контроллера типа S7-200, производства фирмы Siemens. Рабочая документация (стадия Р).

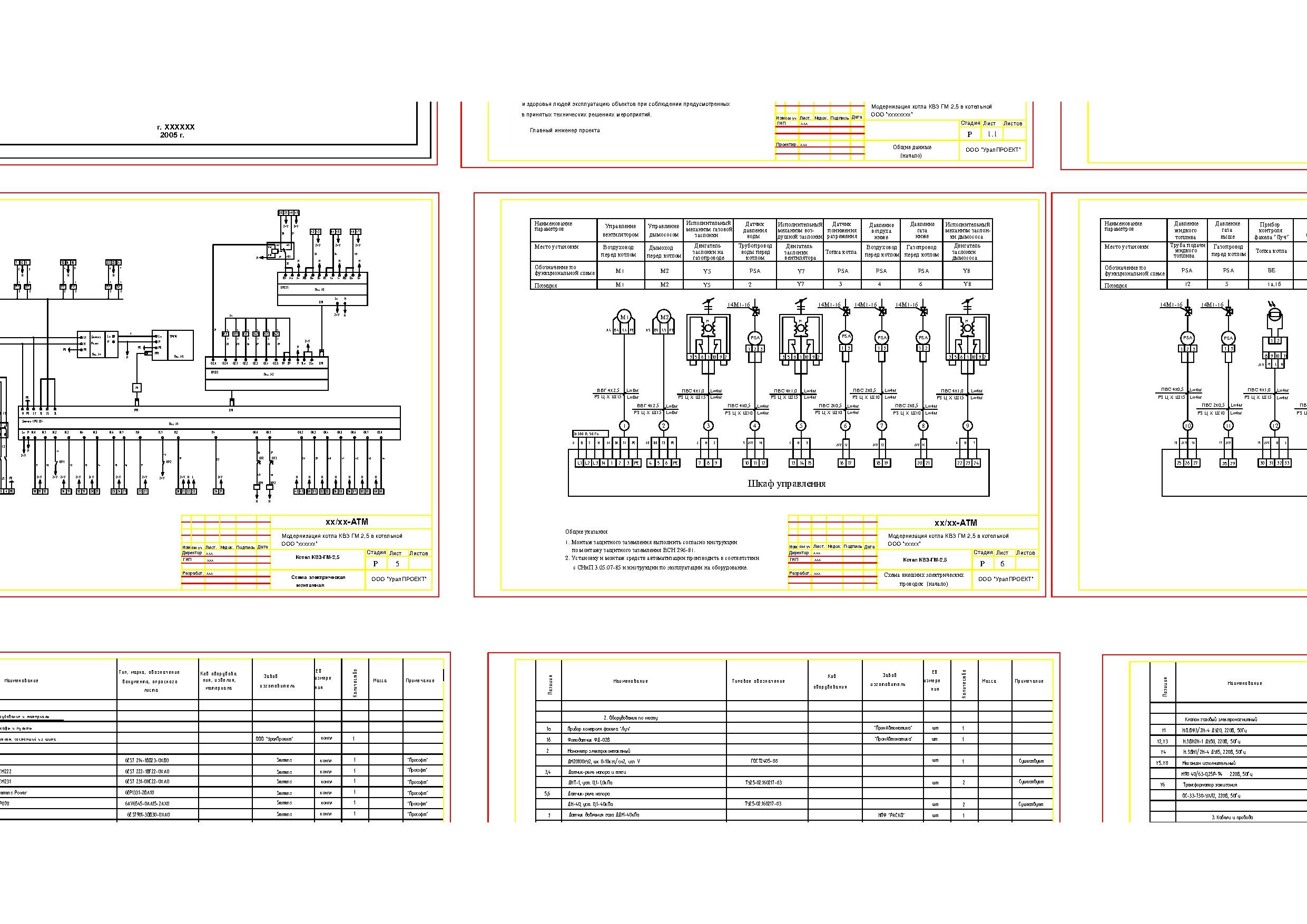

Состав: Общие данные. Котел КВЗ-ГМ-2,5. Схема автоматизации. Котел КВЗ-ГМ-2,5. Схема электрическая принципиальная безопасности. Котел КВЗ-ГМ-2,5. Перечень элементов. Котел КВЗ-ГМ-2,5. Шкаф управления. Клеммный ряд. Котел КВЗ-ГМ-2,5. Шкаф управления. Схема внешних электрических проводок. Котел КВЗ-ГМ-2,5. Шкаф управления. План внешних электрических проводок. Спецификация оборудования. Язык документа
