Автоматизация экстрактора противоточного типа

Могилевский государственный университет продовольствия
Кафедра автоматизации технологических процессов и производств
Курсовая работа по дисциплине «Электротехника, автоматика и ТСА»
На тему: Автоматизация экстрактора противоточного типа
Могилев 2015

Курсовая работа содержит функциональную схему А2 и пояснительную записку 21л.
Перечень контролируемых и регулируемых параметров
Автоматическое регулирование:
концентрация экстракта расходом воды;
расход пара в аппарат 1 по расходу воды;
Измерение и регистрация на ЭВМ:
концентрация экстракта;
расход экстракта;
Измерение:
температура экстракта;
расход воды;
расход пара в аппарат 2;
давление пара перед аппаратом 2;
Сигнализация:
уровень в сборнике 3;
давление воды перед теплообменником 1;
давление пара перед теплообменником 1;
Автоматическая блокировка:
отключение пара в аппарате 1 при снижении давления воды;
отключение воды при повышении уровня в сборнике 3;
отключение электродвигателя М1 при снижении давления воды;
Управление:
включение и отключение двигателя насоса Н1;
включение и отключение двигателя экстрактора М1.

Состав: Схема функциональная автоматизация, Спецификация, Пояснительная записка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Автоматизация / Автоматизация экстрактора противоточного типа

Записка авт.docx

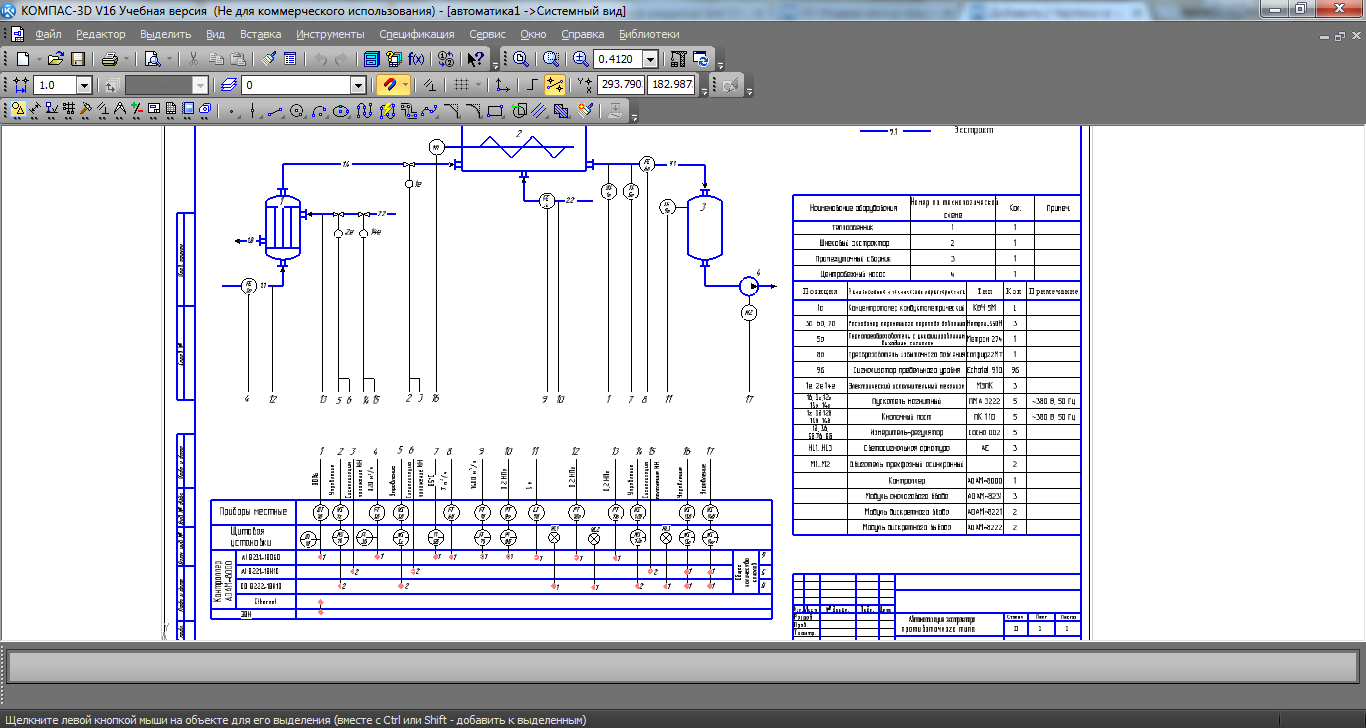

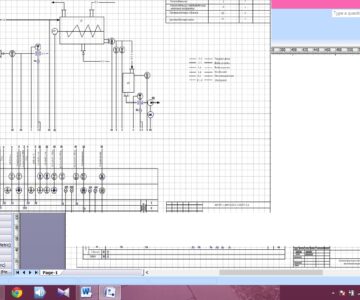

автоматика1.cdw
1_spetsifikatsia_2.frw
2_Spetsifikatsia_1.frw
