Автоматизация экстрактора противоточного типа

Могилевский государственный университет продовольствия
Кафедра АТПП
Курсовая работа по дисциплине "Автоматика и АСУТП"
На тему: "Автоматизация экстрактора противоточного типа"
Могилев 2014

Извлечение целевого компонента из твердой фазы производится в горизонтальном противоточном шнековом экстракторе , обогреваемом паром. Растворитель (вода) перед подачей в экстрактор подогревается в теплообменнике паром (Р=200кПа). Экстракт сливается в промежуточный сборник , откуда откачивается на дальнейшую переработку центробежным насосом Н1.
Перечень контролируемых и регулируемых параметров
1) автоматическое регулирование – концентрация экстракта расходом пара в теплообменник , расход откачиваемого экстракта по уровню в сборнике ;
2) измерение и регистрация на ЭВМ – температура экстракта;
3) измерение – концентрация экстракта, уровень в сборнике , расход экстракта, расход пара в аппарате , давление пара перед аппаратом ;
4) сигнализация – давление воды перед теплообменником , давление воды перед экстрактором ;
5) автоматическая блокировка – отключение пара в аппарате 1 при снижении давления воды, отключение электродвигателя М1 при снижении давления воды;
6) программное и дистанционное управление – включение и отключение двигателя насоса Н1, включение и отключение двигателя экстрактора М1.

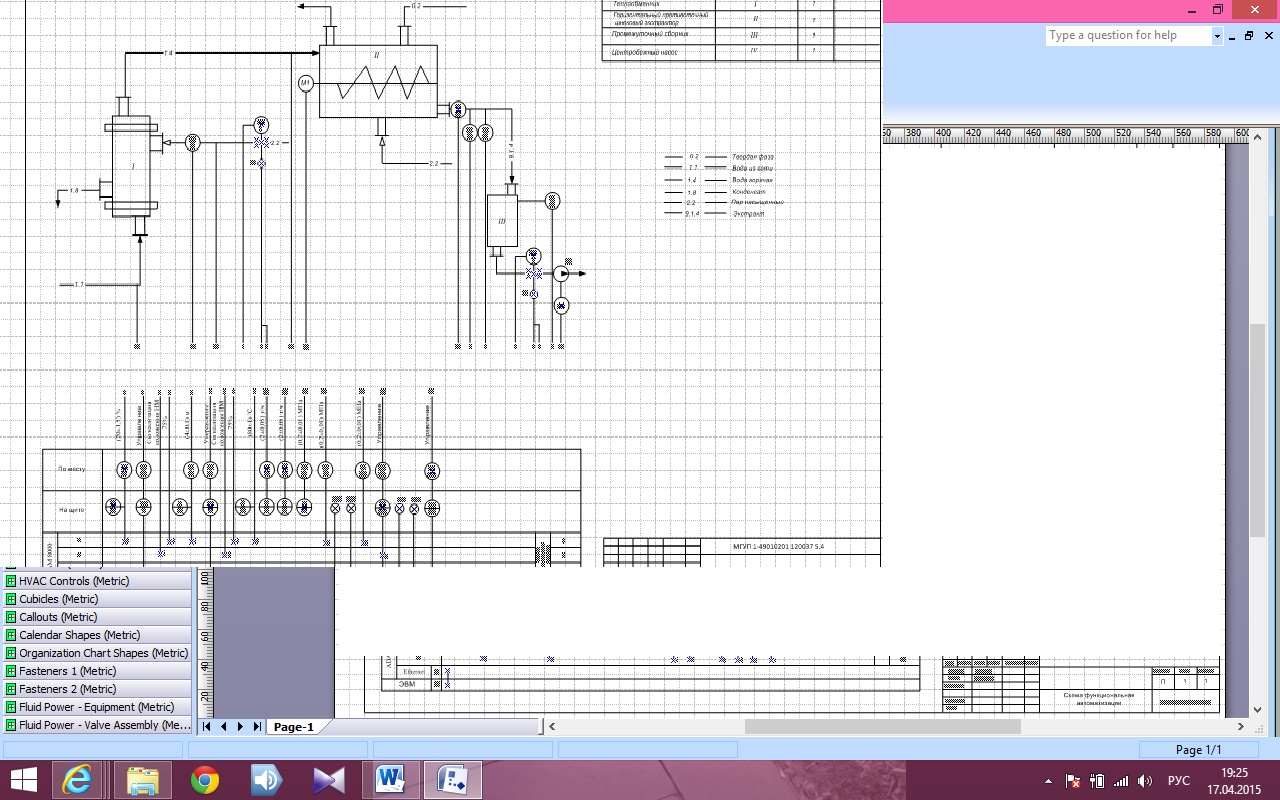

Состав: Записка, Функциональная схема автоматизации Язык документа
