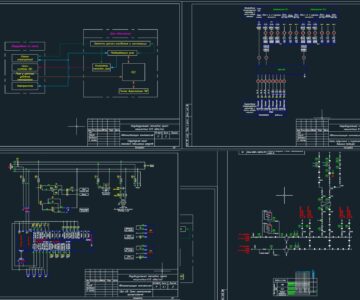

Автоматизация ИТП с одной зоной ГВС на базе приборов КОНТАР

Проект индивидуального теплового пункта для зданий с одной зоной ГВС. Система подпитки автоматизирована автономно

Шкаф содержит контроллер типа МС8 (Master) и два контроллера с мощными выходами и станцией управления типа MR8. Связь между ними осуществляется через RS485.

Краткое описание алгоритма шкафа упраления на базе приборов КОНТАР
В приборы КОНТАР должны быть загружены функциональные алгоритмы.
1. Регулирование температуры в системе отопления
ПИ - регулирование температуры прямой воды.
Задание формируется по графику отопления. Ночью возможно снижение задания и натоп, снижение задания в выходные и в праздники.
Возможность ограничение задания по температуре обратной воды, по расходу.
Выход - на управление клапаном по трехпроводной схеме подключения типа КЗР (БОЛЬШЕ \ МЕНЬШЕ).
2. Регулирование температур в системе ГВС
ПИ-регулятор для регулирования температуры в системе ГВС.
Выход - на управление клапаном по трехпроводной схеме подключения типа КЗР (БОЛЬШЕ \ МЕНЬШЕ).
3. Насосы
Переключение на резервный насос при выходе из строя основного насоса, возможность смены насосов через заданное время.
Возможность выбора, какой насос является основным, а какой резервным.
Возможность блокировки работы насосов (например, насосов отопления летом).
Возможность подключения дополнительных датчиков (реле тока) для передачи информации о работе каждого конкретного насоса в Интернет.
4. Пожарная безопасность
Возможность подключения датчика пожарной безопасности.
5. Несанкционированный доступ
Возможность подключения датчика открытой двери ИТП.
6. Подпитка
В этом проекте управление подпиткой осуществляется автономно блоком управления БУ.

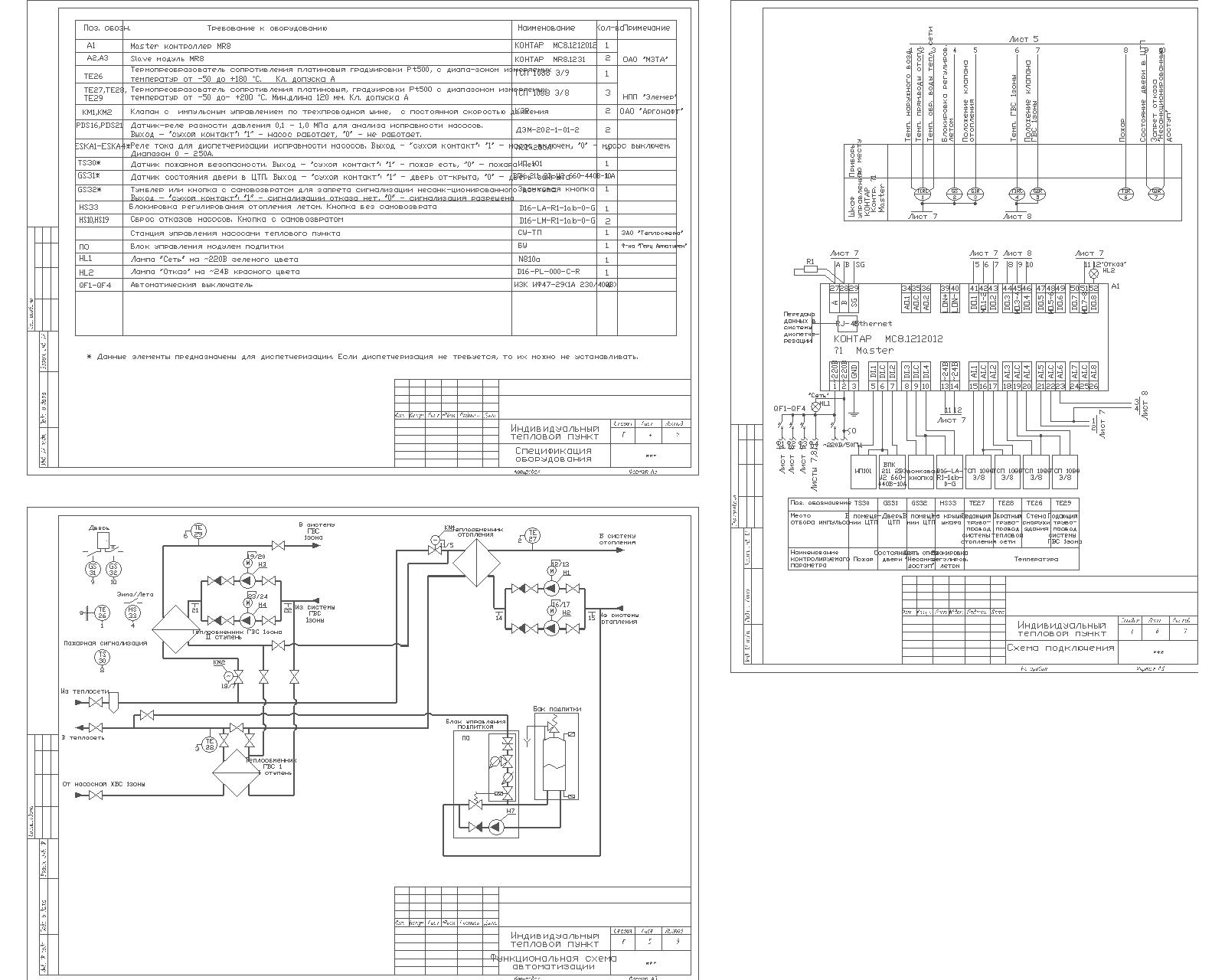

Состав: Проект автоматизации ИТП (8 листов) Язык документа

Софт: AutoCAD 2014

Каталог / Автоматизация / Автоматизация ИТП с одной зоной ГВС на базе приборов КОНТАР

Просмотр файлов
ИТП с одной зоной ГВС.dwg
