Автоматизация ИТП мощностью 615 кВт/час

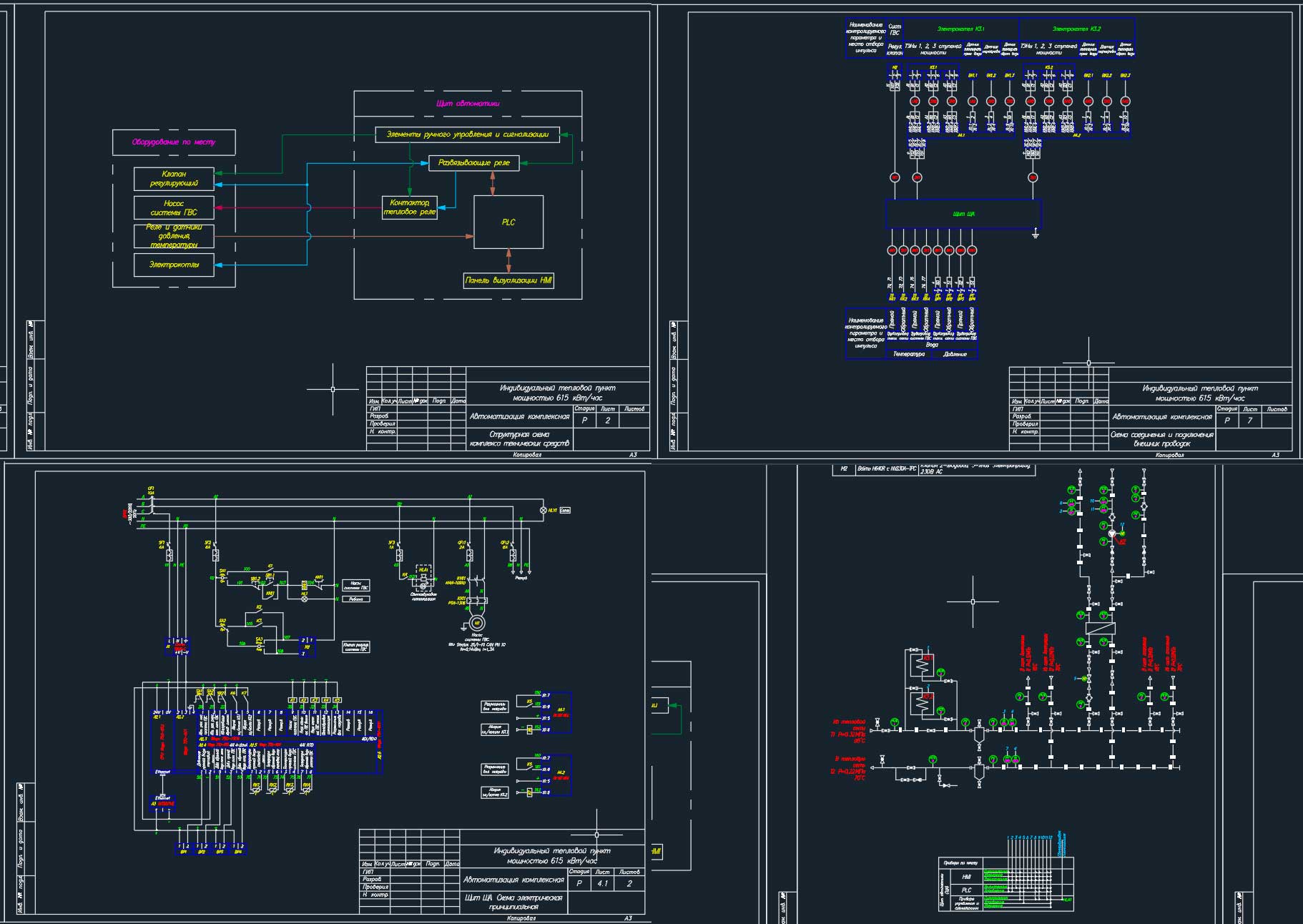

Согласно ГОСТ 21.408-2013 "СПДС. Правила выполнения рабочей документации автоматизации технологических процессов" выполнен объединенный основной комплект рабочих чертежей комплексной автоматизации марки "АК" 12штук. Данный раздел проекта выполнен на основании раздела "Тепломеханическая часть" (ТМ).
Предусматривается защита оборудования (автоматика безопасности), автоматическое регулирование, контроль, сигнализация и управление технологическими процессами индивидуального теплового пункта (ИТП) согласно требованиям СП 41-101-95 "Проектирование тепловых пунктов".
На щите автоматики (ЩА) расположены все необходимые органы управления системой автоматики ИТП. Внутри щита установлен программируемый контроллер (PLC), защитная аппаратура и прочее установочное электрооборудование. В память PLC в виде управляющей программы записан алгоритм работы системы автоматики теплового пункта.
Для контроля за работой автоматики ИТП предусмотрена панель оператора (HMI). На нее выведены все основные сведения о работе автоматики теплового пункта, в том числе работа/останов насоса, параметры температуры и давления, а также информация обо всех аварийных режимах работы оборудования.
Электроснабжение токоприемников теплового пункта осуществляется от щита ЩА. Напряжение питающей сети 380/220В, 50Гц.
Нагрузка ИТП составляет:
- установленная мощность - 3,18кВт;
- расчетная мощность - 3,14кВт;
- расчетный ток - 6,33А.
Защита и управление электродвигателем насоса теплового пункта предусматривается расцепителем автоматического выключателя, контактором и электротепловым реле, установленными в ЩА.
Степень защиты электротехнических щитов IP31.
Установленное электрооборудование, в том числе аппараты защиты и сечения проводов и кабелей для подключения соответствуют требованиям "Правил устройства электроустановок" (ПУЭ).
Производитель оставляет за собой право вносить изменения, не влияющие на работу оборудования.
