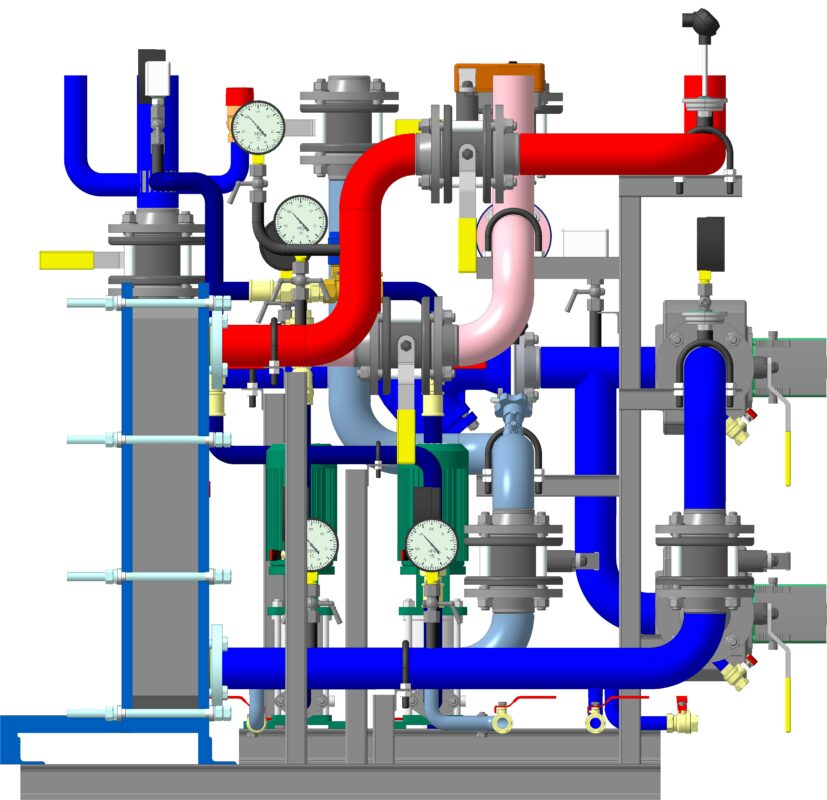

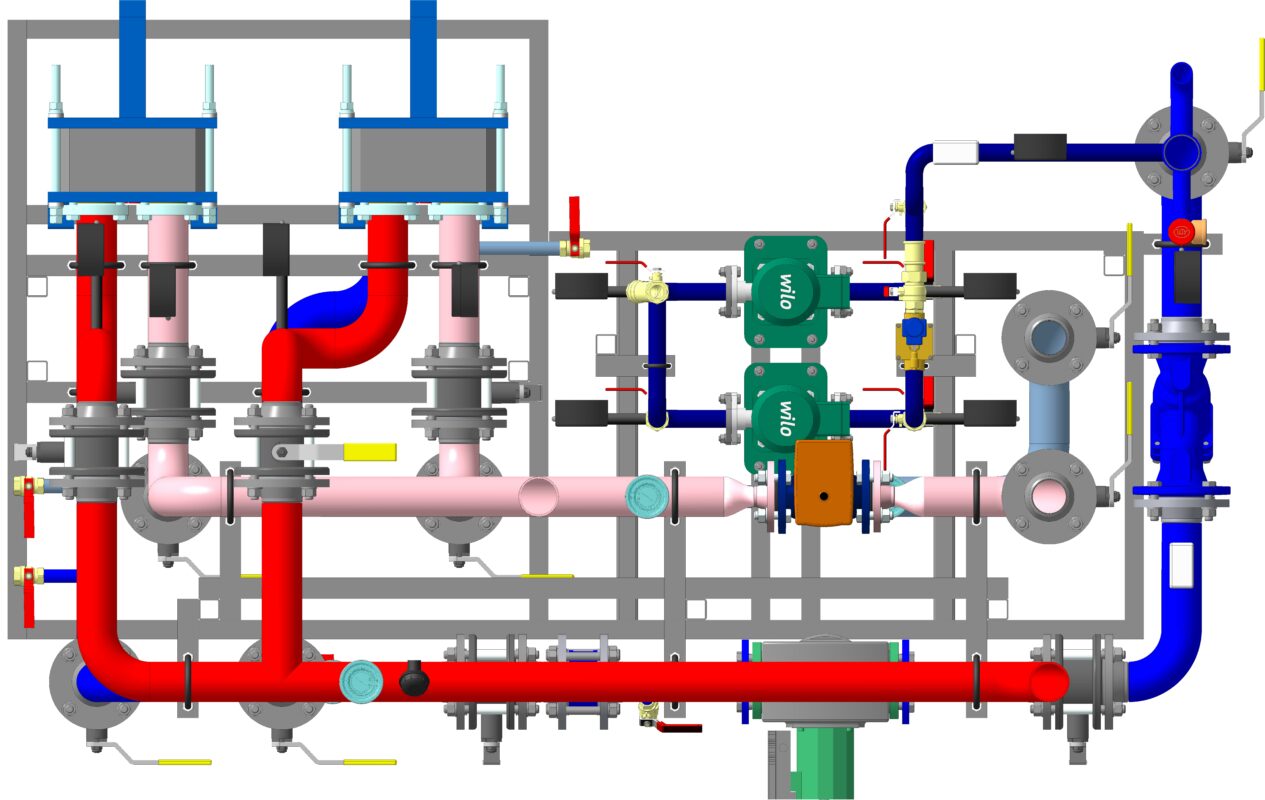

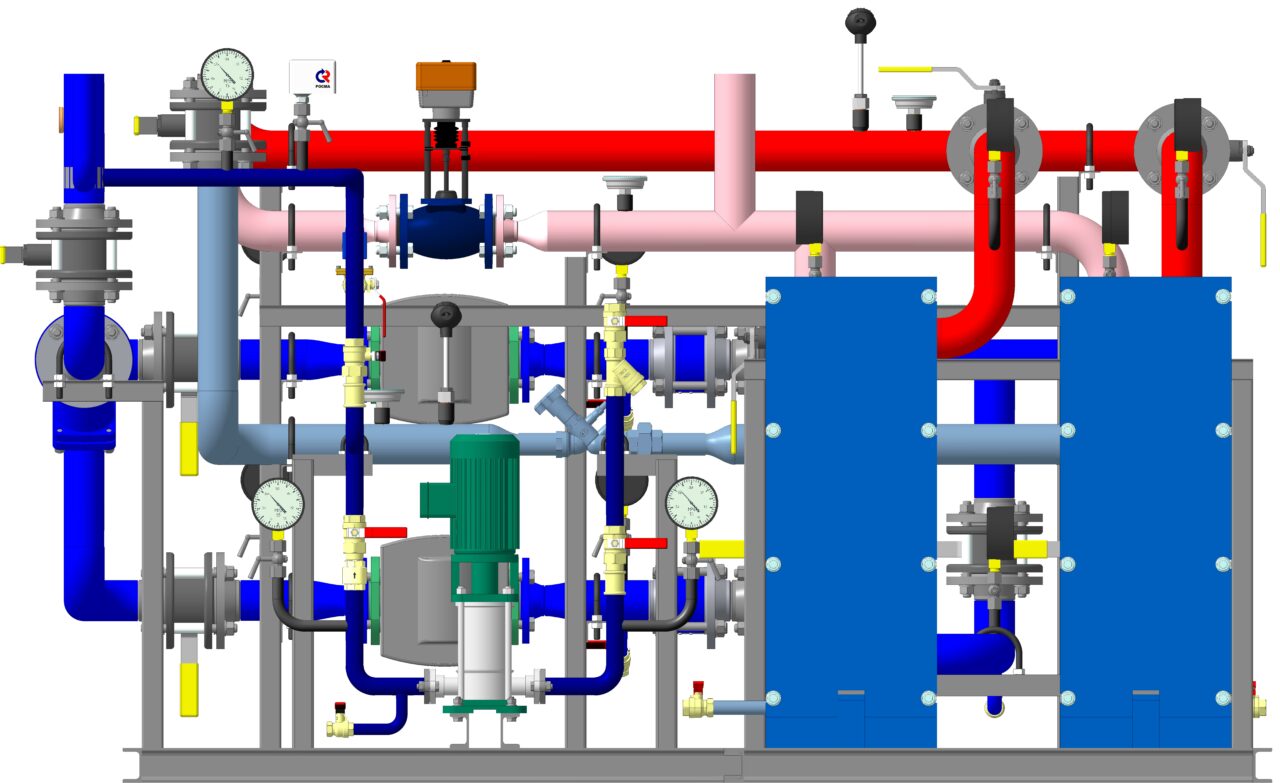

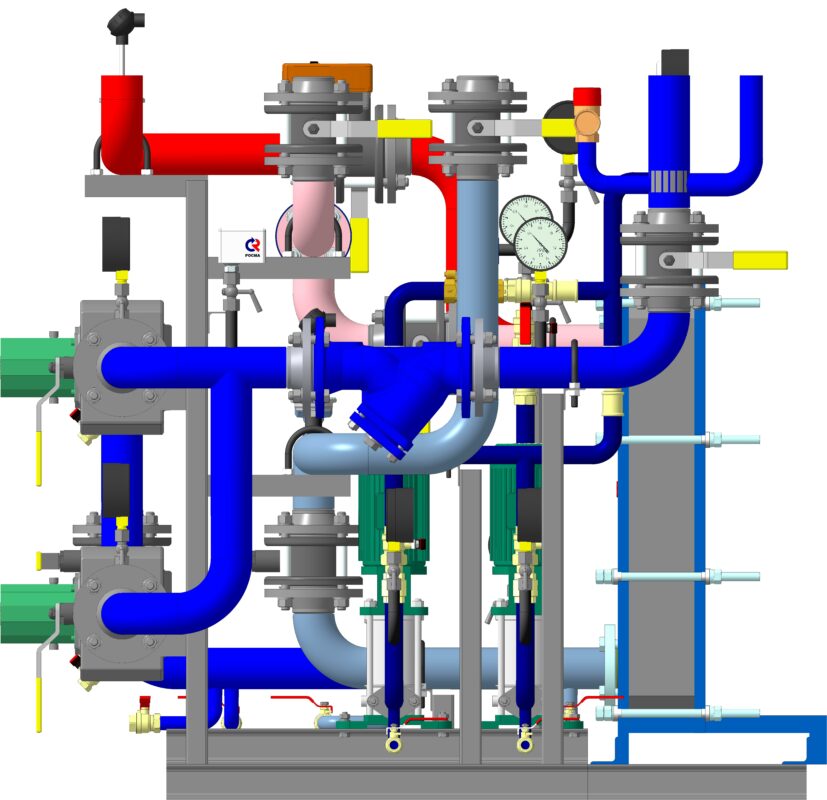

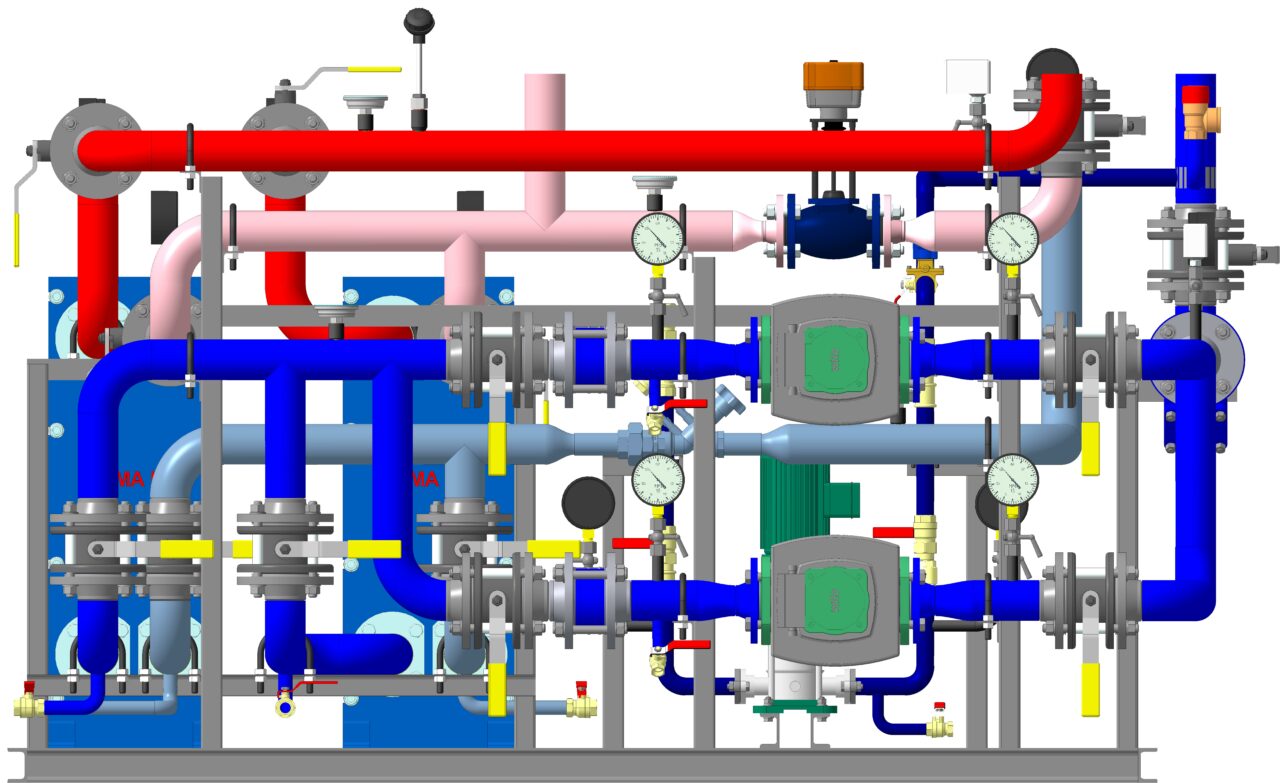

Модуль отопления для ИТП.
Габариты модуля по крайним элементам 1510х2375 мм.
Масса 825 кг.
В состав модуля входят:
1. Теплообменник пластинчатый Q=186000 ккал/ч - 2 шт. каждый из которых обеспечивает сто процентов тепловой нагрузки.
2. Циркуляционные насосы Wilo TOP-S 50-10 DM (рабочий и резервный).
3. Узел подпитки для поддержания статического давления в системе отопления. Осуществляется из обратного трубопровода тепловой сети насосами Wilo MVI 203-3/16/E/3-380-50-2 (рабочий и резервный)

Компенсация температурного расширения воды в системе отопления обеспечивается отдельной установкой закрытых мембранных расширительных баков.

блочный тепловой пункт Индивидуальный тепловой пункт ИТП

Автор

Shadow

Дата

23.07.2026

Язык

Русский

Состав

3D Сборка, чертежи согласно списка файлов

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - - VTr.340.N.0007.a3d
    - Американка Ду40.a3d
    - БП-G1-2-L - Бобышка.m3d
    - Гайка Ду32.m3d
    - Гайка Ду40.m3d
    - Гайка для Ду50.m3d
    - Клапан обратный DN25.m3d
    - Клапан обратный DN32 с полусгоном.a3d
    - Клапан обратный DN32.m3d
    - Корпус Ду32.m3d
    - Корпус Ду40.m3d
    - Корпус Ду50.m3d
    - Кран шаровой DN15 ВР-ВР.m3d
    - Кран шаровой DN25 ВР-ВР.m3d
    - Кран шаровой DN25 с полусгоном.m3d
    - Кран шаровой DN32 ВР-ВР.m3d
    - Кран шаровой DN32 с полусгоном.m3d
    - Кран шаровой LD Pride 47.40.В-В.Р.m3d
    - Кран шаровый Ду15 ВР-НР.a3d
    - Кран шаровый Ду15 с бобышкой.a3d
    - Кран шаровый Ду25 ВР-НР.a3d
    - Кран шаровый Ду25 с американкой ВР-НР.m3d
    - Кран шаровый Ду32 ВР-ВР.a3d
    - Кран шаровый Ду40 ВР-ВР.a3d
    - Кран шаровый Ду50 ВР-ВР.a3d
    - Кран шаровый Ду50 в сборе.a3d
    - Полусгон DN32.m3d
    - Рукоятка.m3d
    - Рукоятка Ду32.m3d
    - Рукоятка для Ду50.m3d
    - Ручка Ду40.m3d
    - Сгон резъемный DN25.m3d
    - Фильтр сетчатый DN25 с полусгоном.a3d
    - Фильтр сетчатый DN25.m3d
    - Фильтр сетчатый DN32 с полусгоном.a3d
    - Фильтр сетчатый DN32.m3d
  - - AFP.a3d
    - AFP.m3d
    - AFP9.m3d
    - Пружина.m3d
    - РА-М-50-25-1-СЧ-1,6.a3d
    - РА-М-50-25-1-СЧ-1,6_OLD.a3d
    - РА-М-50-25-1-СЧ-1,6_OLD.m3d
    - РА-М-50_OLD.m3d
  - - Соединение ввертное.m3d
    - Соединение навертное.m3d
  - - EV220B_25B.a3d
  - - VTr.130.N.0004.a3d
    - VTr.130.N.0004.m3d
    - VTr.581.N.0402.a3d
    - VTr.581.N.0402.m3d
    - VTr.582.N.0004 - Ниппель латунный 15.m3d
    - VTr.582.N.0004.a3d
    - VTr.582.N.0004_1.a3d
    - Кран шаровой DN15 В-В бабочка.a3d
    - Манометр КМ-22 2Р (0-40 кПа) G12-1.5.m3d
    - Соединение ввертное.m3d
    - Узел отбора импульса.a3d
  - - Муфта переходная VTr.240 25_15.m3d
    - Муфта переходная VTr.240 25_20.m3d
    - Муфта переходная VTr.240 32_25.m3d
    - Муфта переходная ГОСТ 25_15.m3d
    - Муфта переходная ГОСТ 25_20.m3d
    - Муфта прямая 15.m3d
    - Муфта прямая 20.m3d
    - Муфта прямая VTr.27_25.m3d
    - Муфта разьемная VTr.340_25.m3d
    - Муфта разьемная VTr.340_32.m3d
    - Муфта разьемная VTr.340_40.m3d
    - Ниппель VTr.582_15.m3d
    - Ниппель VTr.582_25.m3d
    - Ниппель VTr.582_32.m3d
    - Ниппель VTr.582_40.m3d
    - Переходник VTr.592_20_15.m3d
    - Переходник VTr.592_25_20.m3d
    - Футорка VTr.581.N.0604.m3d
    - Футорка VTr.581_20_15.m3d
    - Футорка VTr.581_25_20.m3d
  - 1-25-16 ГОСТ 12820-80 - Фланцевое соединение DN25.a3d
  - 1-32-16 ГОСТ 12820-80 - Фланцевое соединение DN32.a3d
  - 1-40-16 ГОСТ 12820-80 - Фланцевое соединение DN40.a3d
  - 1-50-16 ГОСТ 12820-80 - Фланцевое соединение DN50.a3d
  - 1-65-10 ГОСТ 12820-80 - Фланцевое соединение DN65.a3d
  - 1-65-16 ГОСТ 12820-80 - Фланцевое соединение DN65.a3d
  - 1-80-16 ГОСТ 12820-80 - Фланцевое соединение DN80.a3d
  - RDT, RDT-B DN-50.m3d
  - Гранбаланс КБЛ10 DN32 PN25 в сборе.a3d
  - Гранбаланс КБЛ10 DN32 PN25.m3d
  - Клапан TRV-025-101 DN25 PN16 в сборе.a3d
  - Клапан TRV-025-101 DN25 PN16.m3d
  - Клапан TRV-032-101 DN32 PN16 в сборе.a3d
  - Клапан TRV-032-101 DN32 PN16.m3d
  - Клапан обратный CV16 DN65 в сборе.a3d
  - Клапан обратный CV16 DN65.m3d
  - Клапан предохранительный Prescor 1_1_4x1_1_4.m3d
  - Клапан предохранительный Prescor B 1.m3d
  - Клапан соленоидный EV220B_25B.m3d
  - Кран шаровой DN25 с полусгоном.m3d
  - Кран шаровой LD Pride 47.15.В-В.Р.m3d
  - Кран шаровой LD Pride 47.20.В-В.Р.m3d
  - Кран шаровой LD Pride 47.25.В-ГШ.Р.m3d
  - Кран шаровой LD Pride 47.25.В-ГШ.Р в сборе.a3d
  - Кран шаровой LD КШЦП.015.040.02.m3d
  - Кран шаровой LD КШЦП.025.040.02.m3d
  - Кран шаровой LD Стриж DN65 PN16.m3d
  - Кран шаровой LD Стриж DN65 в сборе.a3d
  - Муфта прямая VTr.270_25.m3d
  - Муфта разьемная VTr.340_32.m3d
  - Ниппель VTr.582_25.m3d
  - Ниппель VTr.582_32.m3d
  - Обратный клапан DN25.m3d
  - Обратный клапан DN32.m3d
  - Обратный клапан DN40.m3d
  - Обратный клапан DN50.m3d
  - Сгон разъемный Ду40.a3d
  - Сгон резъемный VTr.341.N.0006_25.m3d
  - Фильтр IS16 DN65 PN16.m3d
  - Фильтр IS16 DN 65 в сборе.a3d
  - Фильтр IS16 DN80 PN16.m3d
  - Фильтр IS16 DN 80 в сборе.a3d
  - Фильтр муфтовый DN25.m3d
  - Фильтр муфтовый DN40.a3d
  - Фильтр муфтовый DN40.m3d
  - Фильтр муфтовый латунный Ду25.m3d
  - Фильтр муфтовый латунный Ду32 в сборе.a3d
  - Фильтр муфтовый латунный Ду50 в сборе.a3d
  - Фильтр сетчатый DN25 с полусгоном.a3d
  - Электропривод TSL-1600-25-1-230-IP67 .m3d
- - MV25 - Кран трехходовой для манометра.a3d
  - Импульсная трубка прямая.m3d
  - Импульсная трубка угловая.m3d
  - Кран под манометр mv25.a3d
  - Манометр КМ-22 2Р (0-40 кПа) G12-1.5.m3d
  - Манометр ТМ-510 (0-1,6 МПа) G12-1.5.m3d
  - Манометр прямой ТМ-510.a3d
  - Манометр прямой ф80.a3d
  - Манометр прямой ф100.a3d
  - Манометр угловой левый.a3d
  - Манометр угловой левый ТМ-510.a3d
  - Манометр угловой правый ТМ-510.a3d
  - Манометр ф80.m3d
  - Манометр ф100 краном в сборе.a3d
  - манометр угловой левый ф80.a3d
  - манометр угловой правый.a3d
  - манометр угловой правый ф80.a3d
- - Трубка для манометра угловая.m3d
  - Трубка для манометрая прямая.m3d
- - Wilo MVI 203-3-16 в сборе.a3d
  - Wilo MVI 203-3-16.m3d
  - Wilo MVI 205-3-16.m3d
  - Wilo TOP-S 50-10 DM.m3d
  - Wilo TOP-S 50-10 DM в сборе.a3d
  - Фланец овальный DN25 DIN.m3d
- - Болт М16х40.a3d
  - Втулка опорная_ЛТПК.712241.016.001.m3d
  - Втулка опорная М16.m3d
  - Гайка M16.a3d
  - Гровер под M16.a3d
  - Красный треу.m3d
  - Логотип Sigma.m3d
  - Опора передняя.m3d
  - ПТО SIGMA M13.a3d
  - ПТО SIGMA M13.jpg
  - Пакет 016-87.m3d
  - Плита неподвижная 016-10.m3d
  - Плита прижимная 016-10.m3d
  - Сборка-болт стяжной.a3d
  - Сборка-гайка-гровер-втулка М16.a3d
  - Синий тр.m3d
  - Стойка задняя - сборка.a3d
  - Стойка задняя.m3d
  - Фланец Ду50.m3d
  - Шайба под M16.a3d
  - Шпилька М16-300.m3d
  - Эмблема.m3d
  - прокладка Ду50.m3d
- - Импульсная трубка прямая.m3d
  - Импульсная трубка угловая.m3d
  - Кран под манометр mv25.a3d
  - Реле давления РД-2Р-0,3 МПа.m3d
  - Реле давления РД-2Р прямое.a3d
  - Реле давления РД-2Р угловое.a3d
- - БП-М20х1,5-L - Бобышка.m3d
  - Бобышка L=45 мм.m3d
  - ГЗ-6,3-8 - Гильза защитная.m3d
  - ТПТ-100П-80 - Термометр платиновый ТЕРМИКО.a3d
  - ТПТ-100П-80 - Термометр платиновый в сборе.a3d
  - ТПТ-100П-80.001 - Стержень.m3d
  - ТПТ-100П-80.002 - Шайба.m3d
  - ТПТ-100П-80.003 - Упор.m3d
  - ТПТ-100П-80.004 - Гайка.m3d
  - ТПТ-100П-80.005 - Корпус.m3d
  - ТПТ-100П-80.006 - Крышка корпуса.m3d
- - Бобышка №2 БП-БТ-30-G1.2 под термометр БТ.m3d
  - Бобышка №7 БП-БТ-30-М20×1,5 под термометр БТ.m3d
  - Термометр БТ-41.211 46 мм.m3d
  - Термометр БТ-41.211 64 мм.m3d
  - Термометр БТ-41.211 100 мм.m3d
  - Термометр БТ-41.211 с бобышкой.a3d
  - Термометр БТ-41.211 с бобышкой 0-120.a3d
  - Термометр БТ-41.211 с бобышкой 0-160.a3d
- - - Кран шаровой LD Pride 47.25.В-ГШ.Р.m3d
    - Отвод гнутый Ду25.m3d
    - Рукоятка.m3d
    - Сборка.a3d
    - Соленоидный клапан ASCO 238 DN25.a3d
  - - Кран под манометр mv25.a3d
    - Реле давления РД-2Р-0,3 МПа.m3d
    - Реле давления РД-2Р прямое.a3d
    - Реле давления РД-2Р угловое.a3d
    - Трубка для манометра прямая.m3d
    - Трубка для манометра угловая.m3d
  - Насосы подпитки — копия.a3d
- - Хомут 25.m3d
  - Хомут 32.m3d
  - Хомут 36.m3d
  - Хомут 40.m3d
  - Хомут 48.m3d
  - Хомут 50.m3d
  - Хомут 65.m3d
  - Хомут 80.m3d
- 1.jpg
- 2.jpg
- 3.jpg
- 4.jpg
- 5.jpg
- 6.jpg
- VTr.270.N.0006.a3d
- VTr.582.N.0007.a3d
- VTr.582.N.0008.a3d
- РК-01-18-17.01.00.00 - Модуль отопления SIGMA-01-ОТ.a3d
- РК-01-18-17.01.00.00 - Модуль отопления SIGMA-01-ОТ.stp
- РК-01-18-17.01.00.00 СБ - Модуль отопления SIGMA-01-ОТ Сборочный чертеж.cdw
- РК-01-18-17.01.01.00 - Трубопровод теплосети подающий - спецификация.cdw
- РК-01-18-17.01.01.00 - Трубопровод теплосети подающий.a3d
- РК-01-18-17.01.01.00 - Трубопровод теплосети подающий.cdw
- РК-01-18-17.01.01.00 - Трубопровод теплосети подающий.spw
- РК-01-18-17.01.01.01 - Импульсная трубка.cdw
- РК-01-18-17.01.01.02 - Импульсная трубка.cdw
- РК-01-18-17.01.02.00 - Трубопровод теплосети обратный - спецификация.cdw
- РК-01-18-17.01.02.00 - Трубопровод теплосети обратный.a3d
- РК-01-18-17.01.02.00 - Трубопровод теплосети обратный.cdw
- РК-01-18-17.01.02.00 - Трубопровод теплосети обратный.spw
- РК-01-18-17.01.03.00 - Трубопровод отопления подающий - спецификация.cdw
- РК-01-18-17.01.03.00 - Трубопровод отопления подающий.a3d
- РК-01-18-17.01.03.00 - Трубопровод отопления подающий.cdw
- РК-01-18-17.01.03.00 - Трубопровод отопления подающий.spw
- РК-01-18-17.01.04.00 - Трубопровод отопления обратный - спецификация.cdw
- РК-01-18-17.01.04.00 - Трубопровод отопления обратный.a3d
- РК-01-18-17.01.04.00 - Трубопровод отопления обратный.cdw
- РК-01-18-17.01.04.00 - Трубопровод отопления обратный.spw
- РК-01-18-17.01.05.00 - Узел подпитки с насосами Wilo MVI 203-3-16 - спецификация.cdw
- РК-01-18-17.01.05.00 - Узел подпитки с насосами Wilo MVI 203-3-16.a3d
- РК-01-18-17.01.05.00 - Узел подпитки с насосами Wilo MVI 203-3-16.cdw
- РК-01-18-17.01.05.00 - Узел подпитки с насосами Wilo MVI 203-3-16.spw
- РК-01-18-17.01.06.00 - Рама - спецификация.cdw
- РК-01-18-17.01.06.00 - Рама.a3d
- РК-01-18-17.01.06.00 - Рама.cdw
- РК-01-18-17.01.06.00 - Рама .spw

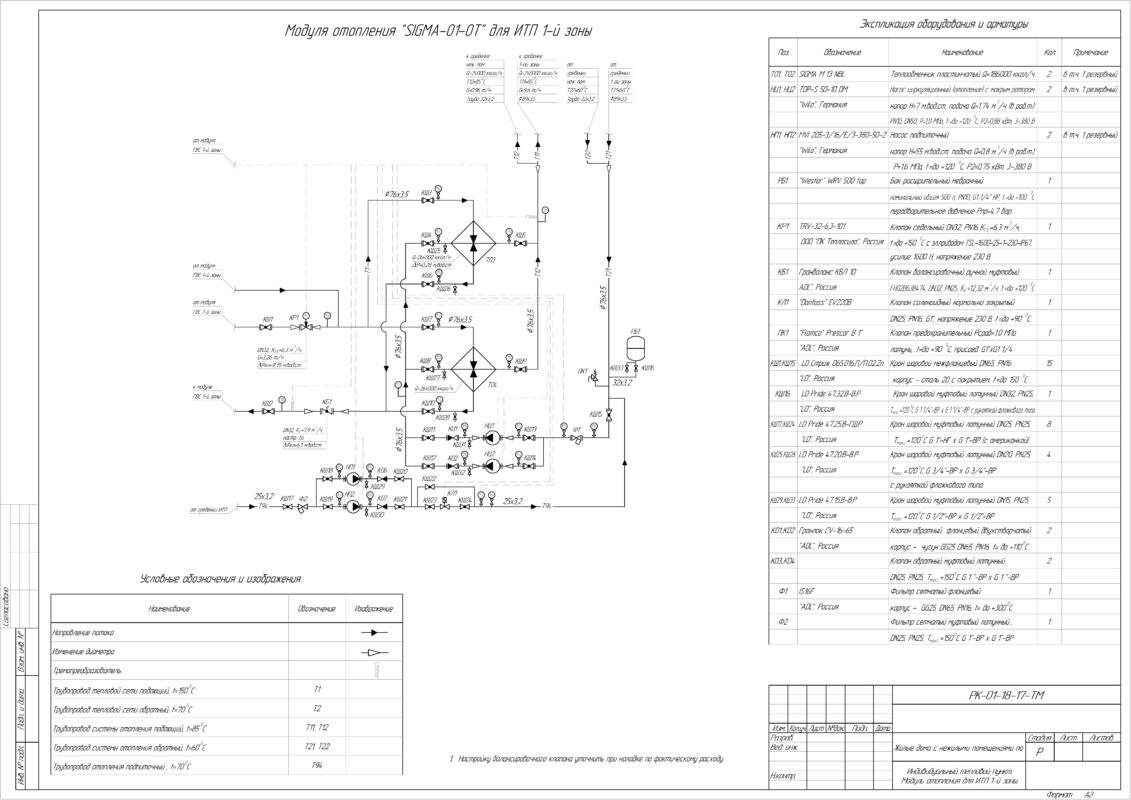

- Тепловая схема ИТП.jpg
