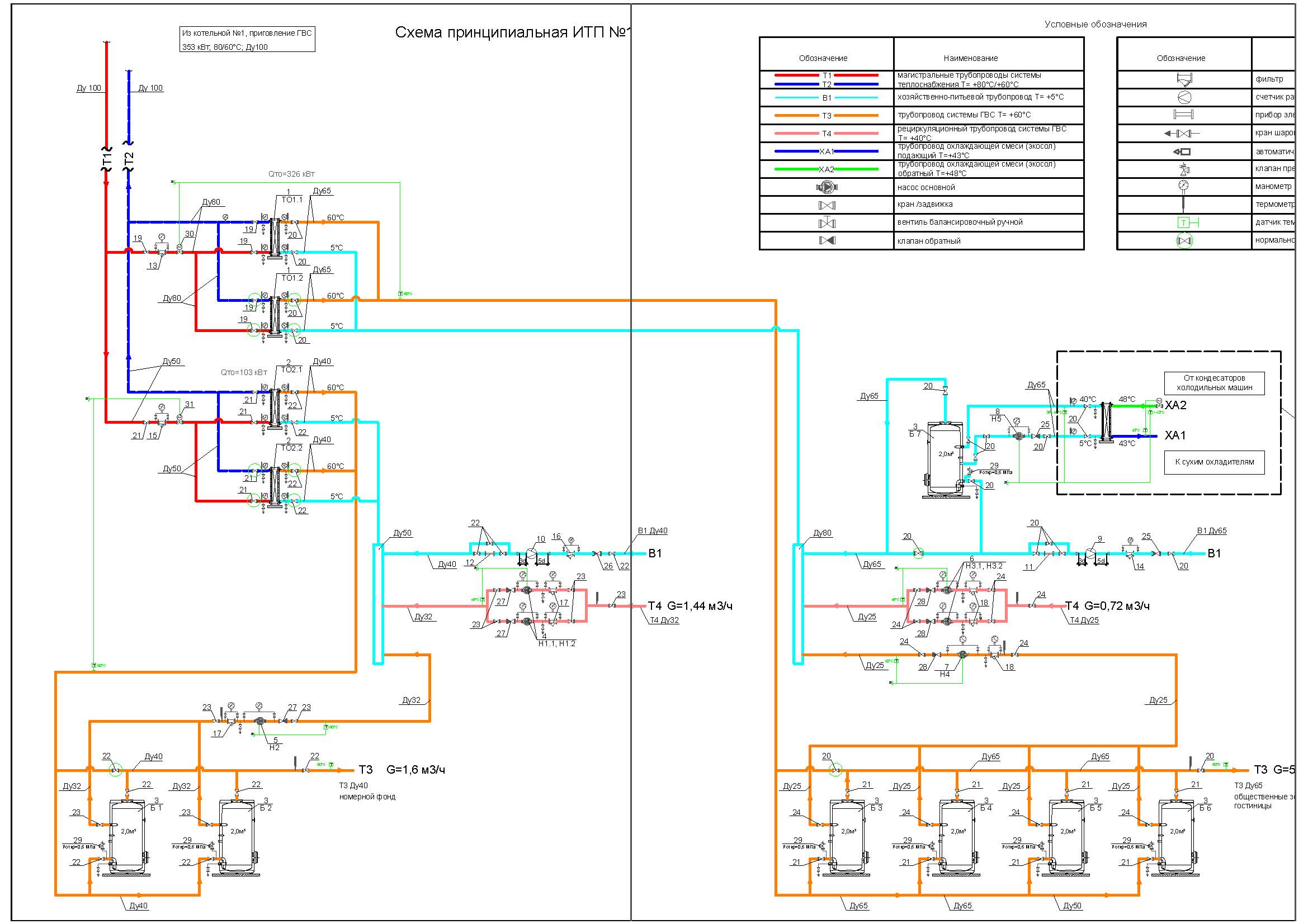

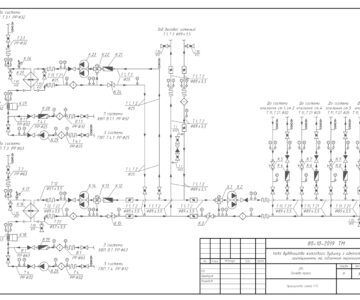

Принципиальная схема ИТП

ИТП предназначен для обеспечения горячего водоснабжения здания гостиницы (номер-ного фонда и встроенных помещений).
В ИТП установлены пластинчатые теплообменники фирмы ALFA-LAVAL мощностью Q=240 кВт – 2 шт. (равочий/резервной)
Система ГВС независимая с циркуляционными насосами(обогрев и циркуляция) и пла-стинчатыми теплообменниками ALFA-LAVAL. Температура теплоносителя в контуре котлов 80/60 оС. Температура воды на горячее водоснабжение 55 оС.
Теплоснабжение ИТП осуществляется от индивидуальной газовой котельной гостинич-ной части на отм.+20,000.
Проектируемое оборудование в ИТП работает в автоматическом режиме без постоянно-го обслуживающего персонала. Система сигнализации позволяет дублировать сигналы про нарушения состояния работы оборудования в помещение с постоянным пребыва-нием дежурного персонала.

Состав: Принципиальная схема ИТП Язык документа

Софт: AutoCAD 13

Файлы:
Принципиальная схема ИТП.dwg
