Модуль подогрева ГВС для ИТП

250

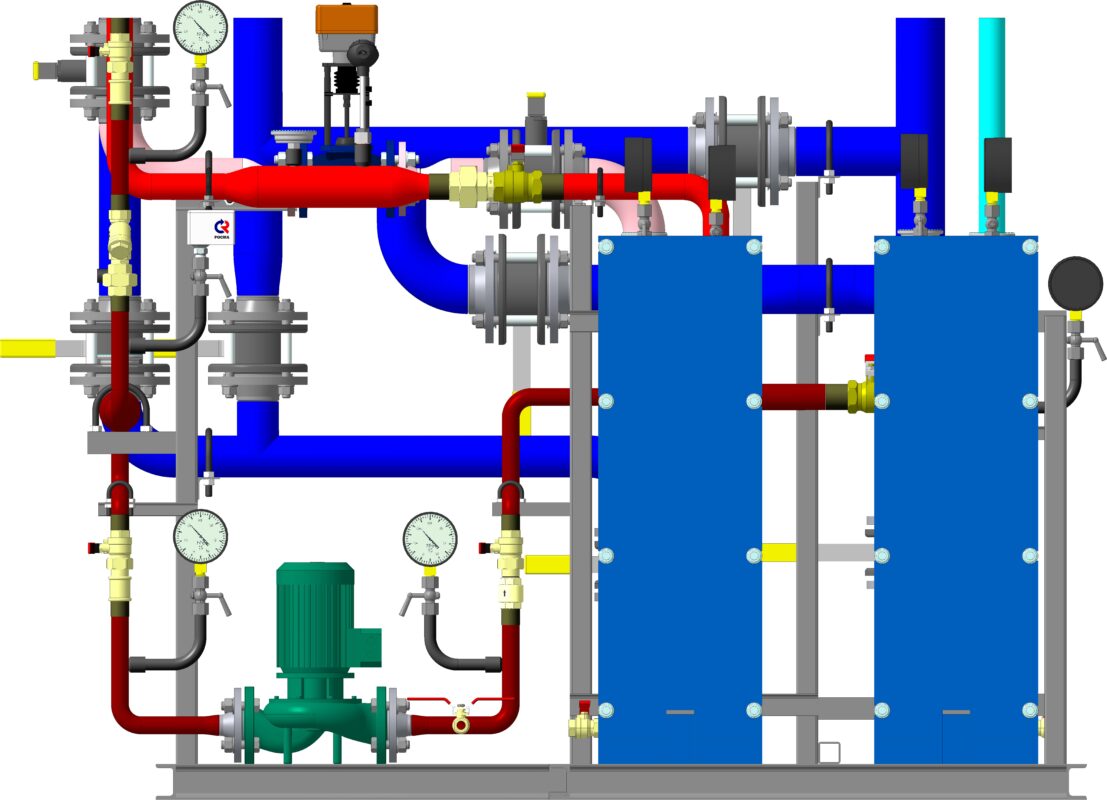

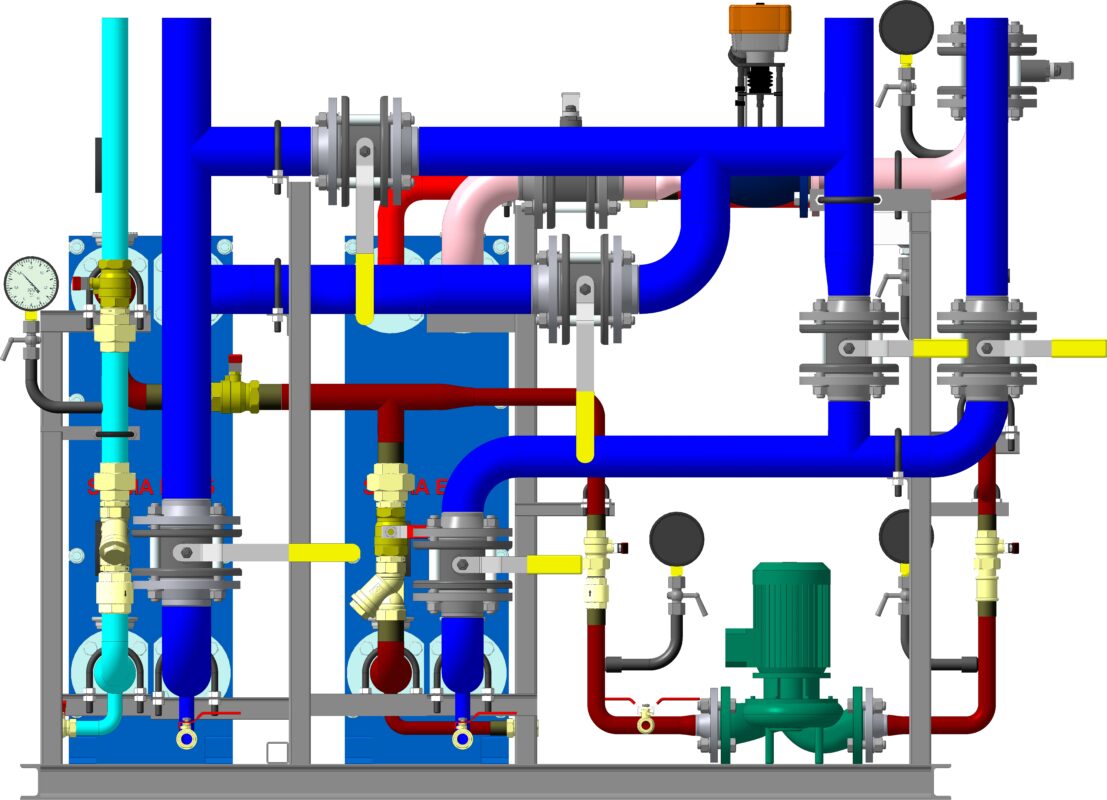

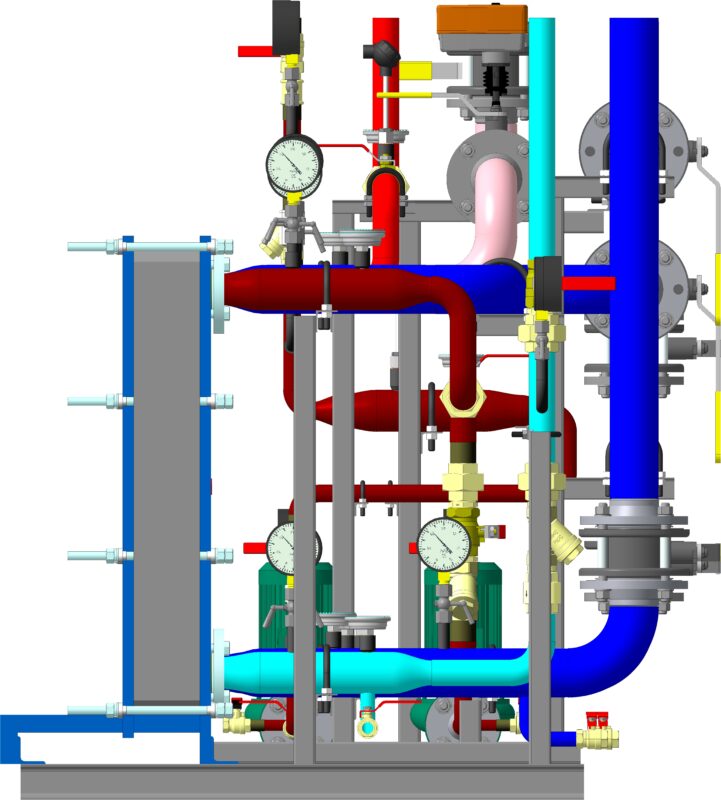

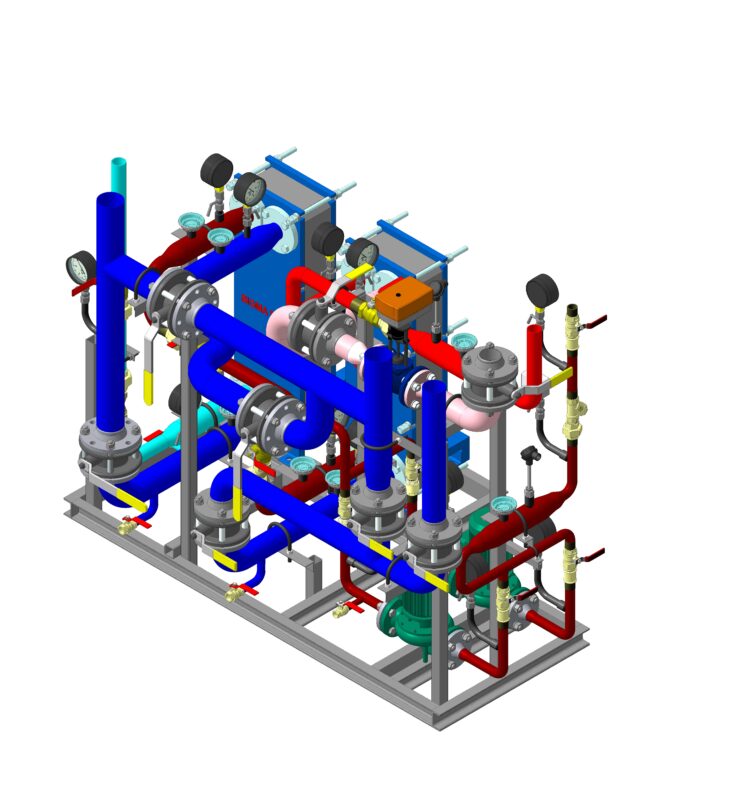

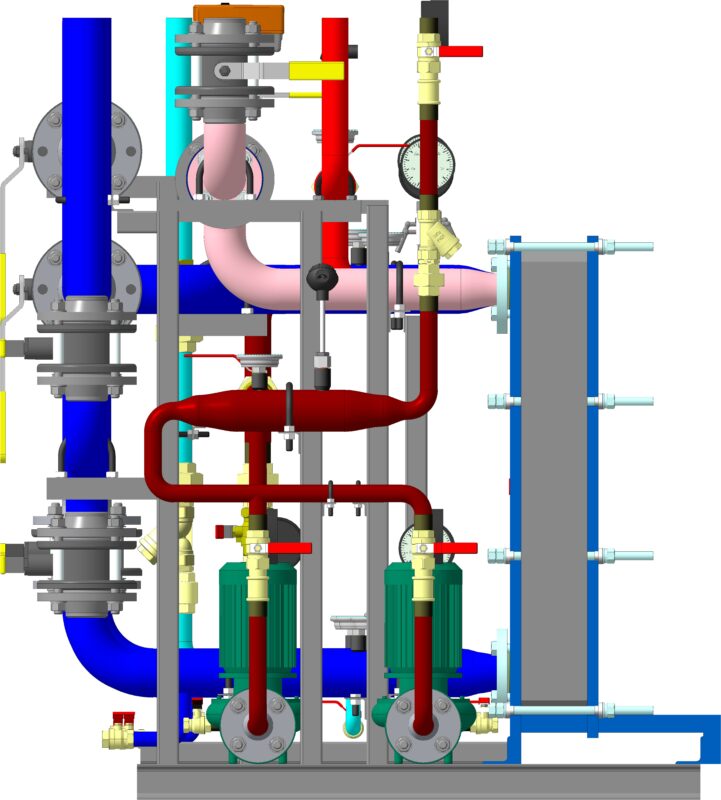

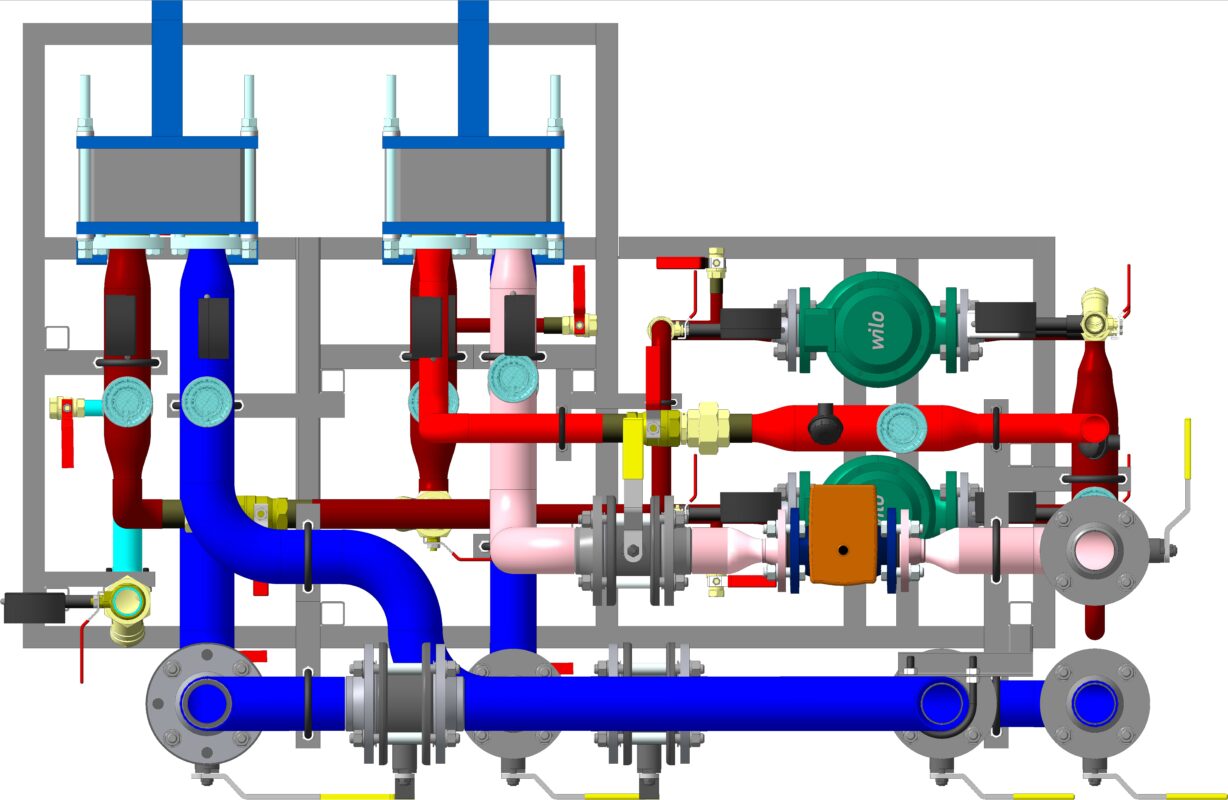

Модуль подогрева ГВС для ИТП жилого многоквартирного дома.
Габариты модуля по раме 672х1686 мм.
Масса 655 кг.
Присоединение подогревателей горячего водоснабжения предусмотрено по двухступенчатой смешанной схеме с возможностью работы подогревателя 2-й ступени по предвключенной схеме.
ГВС I ступень - теплообменник пластинчатый Q=146640 ккал/ч, ГВС II ступень - Теплообменник пластинчатый Q=73330 ккал/ч.

блочный тепловой пункт Индивидуальный тепловой пункт ИТП

Автор

Shadow

Дата

20.07.2026

Язык

Русский

Состав

3D Сборка, чертежи согласно списка файлов

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - - Муфта переходная VTr.240 25_15.m3d
    - Муфта переходная VTr.240 25_20.m3d
    - Муфта переходная VTr.240 32_25.m3d
    - Муфта переходная ГОСТ 25_15.m3d
    - Муфта переходная ГОСТ 25_20.m3d
    - Муфта прямая 15.m3d
    - Муфта прямая 20.m3d
    - Муфта прямая VTr.27_25.m3d
    - Муфта разьемная VTr.340_25.m3d
    - Муфта разьемная VTr.340_32.m3d
    - Муфта разьемная VTr.340_40.m3d
    - Ниппель VTr.582_15.m3d
    - Ниппель VTr.582_25.m3d
    - Ниппель VTr.582_32.a3d
    - Ниппель VTr.582_32.m3d
    - Переходник VTr.592_20_15.m3d
    - Переходник VTr.592_25_20.m3d
    - Футорка VTr.581.N.0604.m3d
    - Футорка VTr.581_20_15.m3d
    - Футорка VTr.581_25_20.m3d
  - 1-65-10 ГОСТ 12820-80 - Фланцевое соединение DN65.a3d
  - 1-80-10 ГОСТ 12820-80 - Фланцевое соединение DN80.a3d
  - 1-80-16 ГОСТ 12820-80 - Фланцевое соединение DN80.a3d
  - VT.227.N.07.stp
  - Гранбаланс КБЛ10 DN32 PN25 в сборе.a3d
  - Гранбаланс КБЛ10 DN32 PN25.m3d
  - Клапан TRV-032-101 DN32 PN16 в сборе.a3d
  - Клапан TRV-032-101 DN32 PN16.m3d
  - Кран шаровой DN25 с полусгоном.m3d
  - Кран шаровой DN32 ВР-ВР.m3d
  - Кран шаровой DN32 с полусгоном.m3d
  - Кран шаровой LD Pride 47.15.В-В.Р.m3d
  - Кран шаровой LD Pride 47.20.В-В.Р.m3d
  - Кран шаровой LD Pride 47.25.В-ГШ.Р.m3d
  - Кран шаровой LD Pride 47.25.В-ГШ.Р в сборе с клапаном.a3d
  - Кран шаровой LD Pride 47.25.В-ГШ.Р в сборе с ниппелями.a3d
  - Кран шаровой LD Pride 47.32.В-ГШ.Р.m3d
  - Кран шаровой LD Pride 47.40.В-В.Р.m3d
  - Кран шаровой LD Pride 47.40.В-В.Р в сборе.a3d
  - Кран шаровой LD Pride 47.40.В-В.Р с разъемной муфтой.a3d
  - Кран шаровой LD Pride 47.40.В-В.Р с фильтром DN40.a3d
  - Кран шаровой LD КШЦП.015.040.02.m3d
  - Кран шаровой LD КШЦП.025.040.02.m3d
  - Кран шаровой LD Стриж DN50 PN16.m3d
  - Кран шаровой LD Стриж DN50 в сборе.a3d
  - Кран шаровой LD Стриж DN65 PN16.m3d
  - Кран шаровой LD Стриж DN65 в сборе.a3d
  - Кран шаровой LD Стриж DN80 PN16.m3d
  - Кран шаровой LD Стриж DN80 в сборе.a3d
  - Муфта прямая VTr.27_25.m3d
  - Муфта разьемная VTr.340_25.m3d
  - Муфта разьемная VTr.340_32.m3d
  - Муфта разьемная VTr.340_40.m3d
  - Ниппель VTr.582_25.m3d
  - Ниппель VTr.582_32.m3d
  - Ниппель VTr.582_40.m3d
  - Ниппель приварной 15.m3d
  - Ниппель приварной 20.m3d
  - Ниппель приварной 25.m3d
  - Ниппель приварной 32.m3d
  - Ниппель приварной 40.m3d
  - Обратный клапан DN25.m3d
  - Обратный клапан DN40.m3d
  - Фильтр муфтовый DN25 в сборе с муфтой и ниппелями.a3d
  - Фильтр муфтовый DN25.m3d
  - Фильтр муфтовый DN40 с обратным клапаном DN40.a3d
  - Фильтр муфтовый DN40.m3d
- - - Кран под манометр.a3d
    - Кран под манометр с датчиком давления.a3d
    - Ниппель DN15нр_DN15нр.a3d
    - Преобразователь давления.a3d
    - Преобразователь давления в сборе.a3d
    - СДВ-И - Преобразователь давления 0-1,6 МПа.m3d
  - - Кран под манометр mv25.a3d
    - Реле давления РД-2Р-0,3 МПа.m3d
    - Реле давления РД-2Р прямое.a3d
    - Реле давления РД-2Р угловое.a3d
    - Трубка для манометра прямая.m3d
    - Трубка для манометра угловая.m3d
  - - Бобышка L=45 мм.m3d
    - Винт корпуса.m3d
    - Винт крышки.m3d
    - Гайка.m3d
    - Гайка контактов.m3d
    - Заглушка.m3d
    - Корпус.m3d
    - Крепеж шайбы.m3d
    - Крышка.m3d
    - Площадка контактная.m3d
    - Сборка Элемер ТС-1088 100П.jpg
    - Стержень.m3d
    - ТС-1088 100П.a3d
    - ТС-1088 100П с бобышкой.a3d
    - Шайба.m3d
    - Шайба контактов.m3d
  - - - БП-БТ-30-G0,5 - Бобышка L=30 мм.m3d
      - Термоманометр ТМТБ-31Р1-46.m3d
      - Термоманометр ТМТБ-41Р1-46.m3d
      - Термоманометр ТМТБ-41Р1-64 мм с бобышкой.a3d
      - Термоманометр ТМТБ-41Р1-64.m3d
    - - БП-БТ-30-G0,5 - Бобышка L=30 мм.m3d
      - БП-БТ-55-G0,5 - Бобышка L=55 мм.m3d
      - Клапан для ТМТБ-41Т.m3d
      - Термоманометр ТМТБ-41Т1-64 с бобышкой 30.a3d
      - Термоманометр ТМТБ-41Т1-64 с бобышкой 55.a3d
      - Термоманометр ТМТБ-41Т1-64.a3d
      - Термоманометр ТМТБ-41Т1.m3d
    - БП-БТ-55-G0,5 - Бобышка L=55 мм.m3d
    - Бобышка L=40 мм.m3d
    - Клапан для ТМТБ-41Т.m3d
    - Термоманометр ТМТБ-41Т1-64.a3d
    - Термоманометр ТМТБ-41Т1.m3d
    - Термометр манометрический ТМТБ-31Р1.SLDPRT
    - Термометр манометрический ТМТБ-31Р1.STEP
    - Термометр манометрический ТМТБ-41Р1.SLDPRT
    - Термометр манометрический ТМТБ-41Р1.STEP
  - - БП-М20х1,5-L - Бобышка.m3d
    - ГЗ-6,3-8 - Гильза защитная.m3d
    - ТПТ-100П-60 - Термометр платиновый ТЕРМИКО.a3d
    - ТПТ-100П-60 - Термометр платиновый в сборе.a3d
    - ТПТ-100П-60.001 - Стержень.m3d
    - ТПТ-100П-60.002 - Шайба.m3d
    - ТПТ-100П-60.003 - Упор.m3d
    - ТПТ-100П-60.004 - Гайка.m3d
    - ТПТ-100П-60.005 - Корпус.m3d
    - ТПТ-100П-60.006 - Крышка корпуса.m3d
  - Трубка для манометра угловая.m3d
  - Трубка для манометрая прямая.m3d
  - манометр угловой левый ф100.a3d
- - MV25 - Кран трехходовой для манометра.a3d
  - Бобышка №5 БП-ТМ-30-G1.2 под манометр.m3d
  - Импульсная трубка прямая.m3d
  - Импульсная трубка прямая для нерж.m3d
  - Импульсная трубка угловая.m3d
  - Импульсная трубка угловая для ф32 нерж.m3d
  - Кран под манометр mv25.a3d
  - Манометр КМ-22 2Р (0-40 кПа) G12-1.5.m3d
  - Манометр ТМ-510 (0-1,6 МПа) G12-1.5.m3d
  - Манометр прямой ТМ-510 для трубы ф48 нерж.a3d
  - Манометр прямой ТМ-510.a3d
  - Манометр прямой ф80.a3d
  - Манометр прямой ф100.a3d
  - Манометр угловой левый.a3d
  - Манометр угловой левый ТМ-510 для нерж.a3d
  - Манометр угловой левый ТМ-510.a3d
  - Манометр угловой правый ТМ-510 для нерж.a3d
  - Манометр угловой правый ТМ-510.a3d
  - Манометр ф80.m3d
  - Манометр ф100 краном в сборе.a3d
  - манометр угловой левый ф80.a3d
  - манометр угловой правый.a3d
  - манометр угловой правый ф80.a3d
- - Болт М16х40.a3d
  - Втулка опорная_ЛТПК.712241.016.001.m3d
  - Втулка опорная М16.m3d
  - Гайка M16.a3d
  - Гровер под M16.a3d
  - Красный треу.m3d
  - Логотип Sigma.m3d
  - Опора передняя.m3d
  - ПТО SIGMA EP 15 - II ступень.a3d
  - ПТО SIGMA EP 15 - I ступень.a3d
  - ПТО SIGMA EP15.cdw
  - ПТО SIGMA EP15.jpg
  - Пакет 016-87.m3d
  - Плита неподвижная 016-10.m3d
  - Плита прижимная 016-10.m3d
  - Сборка-болт стяжной.a3d
  - Сборка-гайка-гровер-втулка М16.a3d
  - Синий тр.m3d
  - Стойка задняя - сборка.a3d
  - Стойка задняя.m3d
  - Фланец Ду50.m3d
  - Шайба под M16.a3d
  - Шпилька М16-300.m3d
  - Эмблема.m3d
  - пластина ЭТ-016.cdw
  - прокладка Ду50.m3d
- - Импульсная трубка прямая.m3d
  - Импульсная трубка угловая.m3d
  - Кран под манометр mv25.a3d
  - Реле давления РД-2Р-0,3 МПа.m3d
  - Реле давления РД-2Р прямое.a3d
  - Реле давления РД-2Р угловое.a3d
- - БП-М20х1,5-L - Бобышка.m3d
  - Бобышка L=45 мм.m3d
  - ГЗ-6,3-8 - Гильза защитная.m3d
  - ТПТ-100П-60 - Термометр платиновый ТЕРМИКО.a3d
  - ТПТ-100П-60 - Термометр платиновый в сборе.a3d
  - ТПТ-100П-60.001 - Стержень.m3d
  - ТПТ-100П-60.002 - Шайба.m3d
  - ТПТ-100П-60.003 - Упор.m3d
  - ТПТ-100П-60.004 - Гайка.m3d
  - ТПТ-100П-60.005 - Корпус.m3d
  - ТПТ-100П-60.006 - Крышка корпуса.m3d
- - БП-М20х1,5-L - Бобышка.m3d
  - Бобышка L=45 мм.m3d
  - ГЗ-6,3-8 - Гильза защитная.m3d
  - ТПТ-100П-80 - Термометр платиновый ТЕРМИКО.a3d
  - ТПТ-100П-80 - Термометр платиновый в сборе.a3d
  - ТПТ-100П-80.001 - Стержень.m3d
  - ТПТ-100П-80.002 - Шайба.m3d
  - ТПТ-100П-80.003 - Упор.m3d
  - ТПТ-100П-80.004 - Гайка.m3d
  - ТПТ-100П-80.005 - Корпус.m3d
  - ТПТ-100П-80.006 - Крышка корпуса.m3d
- - Бобышка №2 БП-БТ-30-G1.2 под термометр БТ.m3d
  - Бобышка №7 БП-БТ-30-М20×1,5 под термометр БТ.m3d
  - Термометр БТ-41.211 46 мм.m3d
  - Термометр БТ-41.211 64 мм.m3d
  - Термометр БТ-41.211 100 мм.m3d
  - Термометр БТ-41.211 с бобышкой 0-60.a3d
  - Термометр БТ-41.211 с бобышкой 0-120.a3d
  - Термометр БТ-41.211 с бобышкой 0-160.a3d
  - Термометр БТ-41.211 с бобышкой нерж 0-120.a3d
- 1.jpg
- 2.jpg
- 3.jpg
- 4.jpg
- 5.jpg
- 6.jpg
- 7.jpg
- Wilo IPL 32-135-0,25-4 в сборе.a3d
- Wilo IPL 32-135-0,25-4.m3d
- Отвод 90-25x3-12Х18Н10Т ГОСТ 17375-2001.m3d
- Отвод 90-32x3,5-12Х18Н10Т ГОСТ 17375-2001.m3d
- Отвод 90-48,3x3,6-12Х18Н10Т ГОСТ 17375-2001.m3d
- Переход К-38x3-32x3-12Х18Н10Т ГОСТ 17378-2001.m3d
- Переход К-48,3x2,6-33,7x2,3-12Х18Н10Т ГОСТ 17378-2001.m3d
- Переход К-57x5-32x3 12Х18Н10Т ГОСТ 17378-2001.m3d
- Переход К-57x5-45x4-12Х18Н10Т ГОСТ 17378-2001.m3d
- Переход К-76x3,5-45x2,5-12Х18Н10Т ГОСТ 17378-2001.m3d
- Переход К-76x3,5-57x3 12Х18Н10Т ГОСТ 17378-2001.m3d
- РК-01-18-17.03.00.00 - Модуль ГВС SIGMA-01-Г.a3d
- РК-01-18-17.03.00.00 - Модуль ГВС SIGMA-01-Г.stp
- РК-01-18-17.03.00.00 СБ - Модуль ГВС SIGMA-01-Г Сборочный чертеж.cdw
- РК-01-18-17.03.01.00 - Трубопровод теплосети подающий II ступени - спецификация.cdw
- РК-01-18-17.03.01.00 - Трубопровод теплосети подающий II ступени.a3d
- РК-01-18-17.03.01.00 - Трубопровод теплосети подающий II ступени.cdw
- РК-01-18-17.03.01.00 - Трубопровод теплосети подающий II ступени.spw
- РК-01-18-17.03.02.00 - Трубопровод теплосети обратный II ступени - спецификация.cdw
- РК-01-18-17.03.02.00 - Трубопровод теплосети обратный II ступени.a3d
- РК-01-18-17.03.02.00 - Трубопровод теплосети обратный II ступени.cdw
- РК-01-18-17.03.02.00 - Трубопровод теплосети обратный II ступени.spw
- РК-01-18-17.03.03.00 - Трубопровод теплосети подающий I ступени - спецификация.cdw
- РК-01-18-17.03.03.00 - Трубопровод теплосети подающий I ступени.a3d
- РК-01-18-17.03.03.00 - Трубопровод теплосети подающий I ступени.cdw
- РК-01-18-17.03.03.00 - Трубопровод теплосети подающий I ступени.spw
- РК-01-18-17.03.04.00 - Трубопровод теплосети обратный I ступени - спецификация.cdw
- РК-01-18-17.03.04.00 - Трубопровод теплосети обратный I ступени.a3d
- РК-01-18-17.03.04.00 - Трубопровод теплосети обратный I ступени.cdw
- РК-01-18-17.03.04.00 - Трубопровод теплосети обратный I ступени.spw
- РК-01-18-17.03.05.00 - Трубопровод холодной воды - спецификация.cdw
- РК-01-18-17.03.05.00 - Трубопровод холодной воды.a3d
- РК-01-18-17.03.05.00 - Трубопровод холодной воды.cdw
- РК-01-18-17.03.05.00 - Трубопровод холодной воды.spw
- РК-01-18-17.03.06.00 - Трубопровод горячей воды - спецификация.cdw
- РК-01-18-17.03.06.00 - Трубопровод горячей воды.a3d
- РК-01-18-17.03.06.00 - Трубопровод горячей воды.cdw
- РК-01-18-17.03.06.00 - Трубопровод горячей воды.spw
- РК-01-18-17.03.06.01 - Импульсная трубка.cdw
- РК-01-18-17.03.07.00 - Трубопровод циркуляции горячей воды - спецификация.cdw
- РК-01-18-17.03.07.00 - Трубопровод циркуляции горячей воды.a3d
- РК-01-18-17.03.07.00 - Трубопровод циркуляции горячей воды.cdw
- РК-01-18-17.03.07.00 - Трубопровод циркуляции горячей воды.spw
- РК-01-18-17.03.08.00 - Узел циркуляционных насосов - спецификация.cdw
- РК-01-18-17.03.08.00 - Узел циркуляционных насосов.a3d
- РК-01-18-17.03.08.00 - Узел циркуляционных насосов.cdw
- РК-01-18-17.03.08.00 - Узел циркуляционных насосов.spw
- РК-01-18-17.03.08.01 - Импульсная трубка.cdw
- РК-01-18-17.03.09.00 - Рама - спецификация.cdw
- РК-01-18-17.03.09.00 - Рама.a3d
- РК-01-18-17.03.09.00 - Рама.cdw
- РК-01-18-17.03.09.00 - Рама.spw
- Хомут 25.m3d
- Хомут 50.m3d
- Хомут 65.m3d
- Хомут 80.m3d

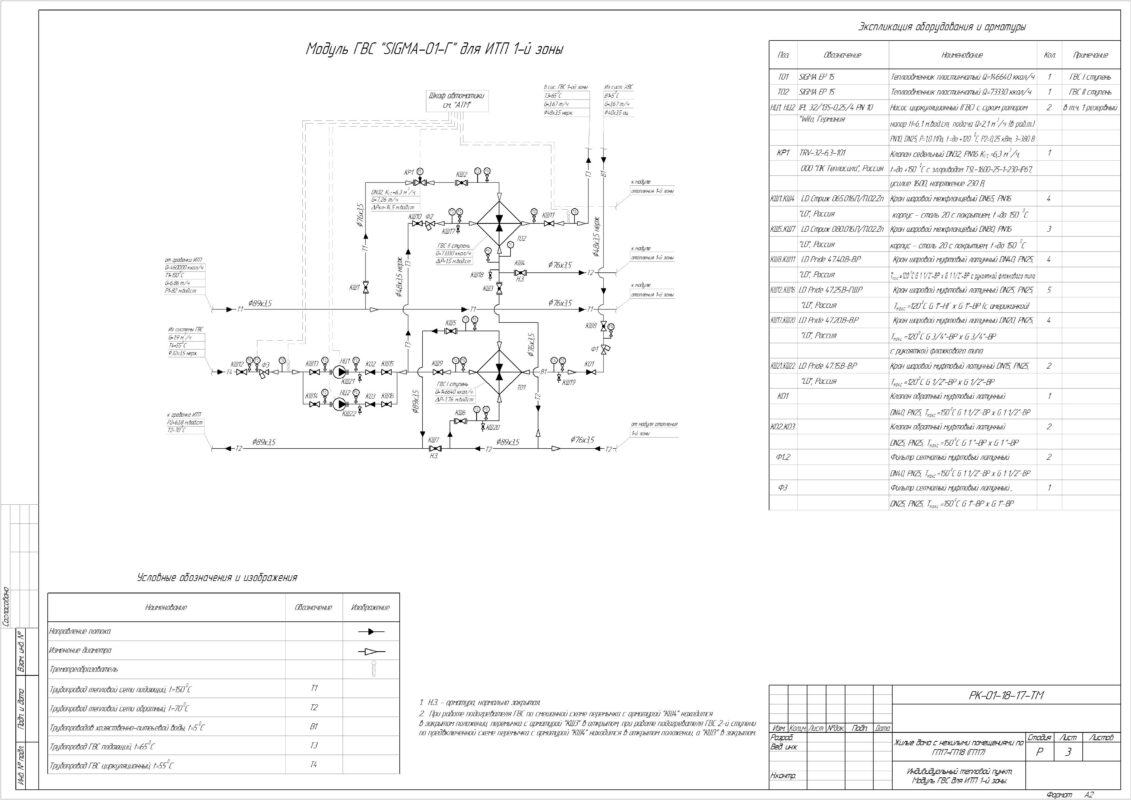

- л.3-7 Тепловая схема ИТП.cdw
